进口水泵控制阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口水泵控制阀产品详情

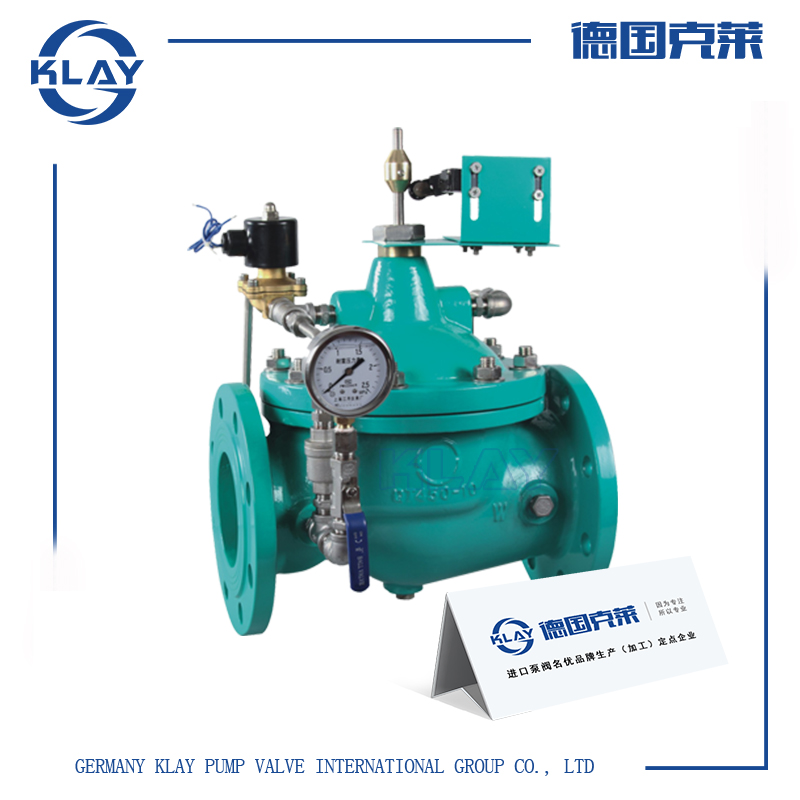

由主阀，电磁阀，针阀，球阀，单向阀，行程开关，压力表组成水力控制接管系统，当水泵即将停止供水前，阀门先行缓慢关闭90%左右，防止突然停泵而产生的水锤和水击声;当水泵完全停止后，剩余10%由回水关闭，可防止水锤现象发生。防止泵出的水回流，有效地保护水泵，免受回流的冲击而产生反转。

二、进口水泵控制阀技术参数

公称通径：DN50-DN500	阀体材质：球墨铸铁、铸钢、不锈钢、铜
公称压力：1.0Mpa-2.5Mpa	阀盖材质：球墨铸铁、铸钢、不锈钢、铜
适用温度：0℃-95℃	弹簧材质：不锈钢304
连接方式：法兰连接	膜片材质：三元乙丙EPDM
适用介质：水、非腐蚀性液体	导阀配件：不锈钢、黄铜
最小压差：0.1Mpa	表面处理：环氧树脂涂层

三、进口水泵控制阀工作原理

利用电磁阀控制，不需要其它装置和能源，节约能源，保养简便，停平稳，当水泵工作阀门向下游供水时，电磁导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水经单向阀进入主阀控制室，控制室压力升高，主阀被关闭。进口水泵控制阀是一种安装在高层建筑以及其他给水系统工程的水泵出口处，防止介质倒流的。

四、进口水泵控制阀性能特点

1、水泵需停止工作时，先由进口压使主阀关闭90%后，水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。

2、本产品利用电磁导阀控制，不需要其它装置和能源。节约能源，保养简便，停泵平稳。

3、是水泵出口的保护装置。阀门呈流线型设计。通过电磁阀的导控实现准确的启闭。使用安全可靠，有效地防止水锤和水击声，使用寿命长，安装、维修方便。

4、本系列水泵控制阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。及城市供水工程。

五、进口水泵控制阀外形尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500
L/大	230	290	310	350	350	480	600	730	850	850	1100	1100	1250
L/小	203	216	241	292	330	356	495	622	698	914	914	978	978
H	139	159	179	214	214	333	407	476	526	526	624	624	720
H1	85	95	102	112	127	145	172	205	232	262	292	325	360
