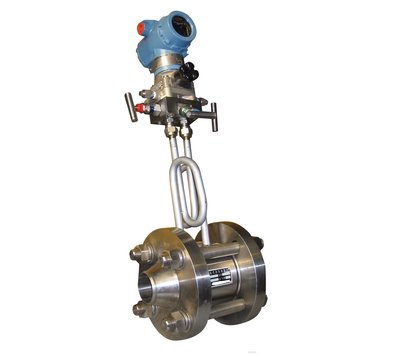

进口孔板流量计在安装时，我们应该注意什么事项

对于仪表而言，如果仪表不够标准化，将导致测量不准确、故障率高、维护成本增加等问题。最重要的是，它可能导致计划意外停车，甚至导致安全事故。接下来，德国克莱泵阀KLAY为您解决进口孔板流量计安装中的各种问题和注意事项，希望对您有所帮助。


常见进口孔板流量计安装错误

1.孔板前后直管段不符合要求:

孔板前后直管段的作用就是为了保证管道内流体的流动稳定，但由于工艺管道上常有拐弯、分叉、汇合等阻力件出现，使流体稳定变为扰动，从而导致测量误差。消除方法是按照前后管道要求，合理设计节流装置的安装位置。

2.孔板上下游面受损或孔板法兰垫片凸出管道内

在运输孔板或施工人员安装孔板过程中，容易造成上下游面受损或法兰垫片凸出管道内，从而导致测量误差。消除方法是提高施工人员的技术素质和责任心。施工人员在安装孔板前应仔细检查孔板片，若发现孔板上下游面受损，应及时更换;在安装孔板过程中应避免损坏孔板片;安装法兰垫片时，要使法兰垫片中心线和管道中心线一致。

3.孔板上下游面反装:

安装前，应正确辨认管道内介质流向及孔板方向，否则将导致测量值偏低。这是因为施工人员的粗心所致，消除方法就是在安装孔板时，使孔板上标有“+”的面处在流向的上游侧。

4、不同孔板装错位置:

这种情况一般在试车阶段特别容易出现。在试车阶段，各工艺管道需要多次吹扫，频繁拆装孔板。若孔板尺寸一样，稍不注意就会出现差错，调换孔板即可恢复正常。

由此可见为了让仪表发挥最大功能和作用，正确选型是首要条件，正确安装是决定性因素。


进口孔板流量计安装前注意事项

1.仪表安装前，工艺管道应进行吹扫，防止管道中滞留的铁磁性物质附着在仪表里，影响仪表的性能，甚至会损坏仪表。如果不可避免，应在仪表的入口安装磁过滤器。仪表本身不参加投产前的气扫，以免损坏仪表。

2.仪表在安装到工艺管道之前，应检查其有无损坏。

3.仪表的安装形式分为垂直安装和水平安装，如果是垂直安装形式，应保证仪表的中心垂线与铅垂线夹角小于2°;如果是水平安装，应保证仪表的水平中心线与水平线夹角小于2°。

4.仪表的上下游管道应与仪表的口径相同，连接法兰或螺纹应与仪表的法兰和螺纹匹配，仪表上游直管段长度应保证至少是仪表公称口径的5倍，下游直管段长度大于等于250mm。

5.由于仪表是通过磁耦合传递信号的，所以为了保证仪表的性能，安装周围至少250px处，不允许有铁磁性物质存在。

6.测量气体的仪表，是在特定压力下校准的，如果气体在仪表的出口直接排放到大气，将会在 浮子处产生气压降，并引起数据失真。如果是这样的工况条件，应在仪表的出口安装一个阀门。

7.安装在管道中的仪表不应受到应力的作用，仪表的出入口应有合适的管道支撑，可以使仪表处于最小应力状态。

8.安装PTFE(聚四氟乙烯)衬里的仪表时，要特别小心。由于在压力的作用下，PTFE会变形，所以法兰螺母不要随意拧得过紧。

9.带有液晶显示的仪表，安装时要尽量避免阳光直射显示器，降低液晶使用寿命。

10.低温介质测量时，需选夹套型。
