进口三片式法兰球阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

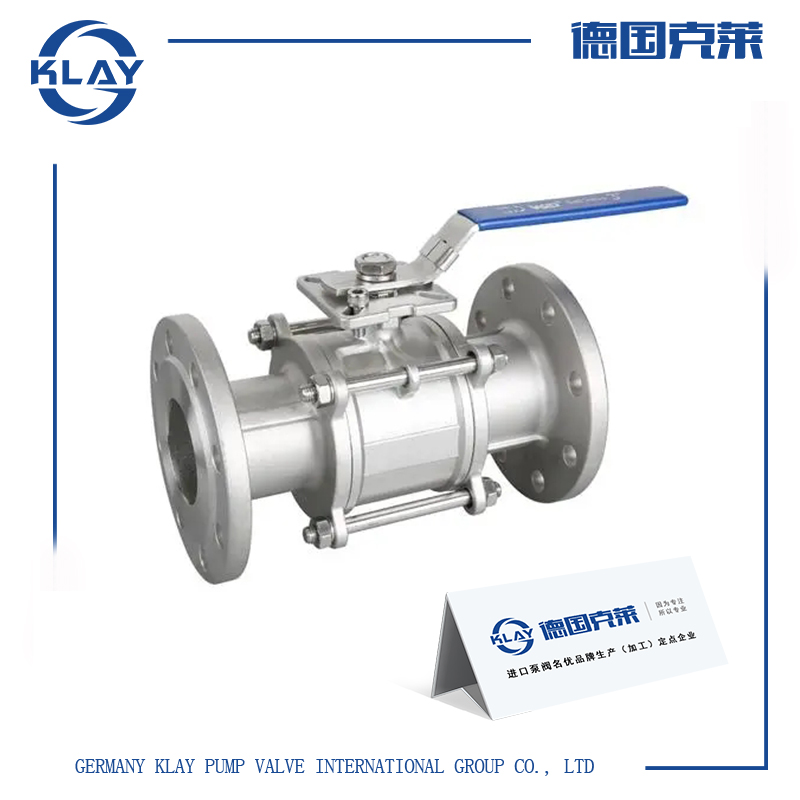

一、进口三片式法兰球阀产品详情

进口三片式法兰球阀结构，对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本; 三片式球阀楔形密封结构,阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。三片式法兰球阀单阀座设计,消除了阀门中腔介质因异常升压而影响使用的问题;三片式美标球阀低扭矩设计，结构设计的阀杆，只需配一个小手把阀门就能轻松启闭;启闭无摩擦，这一功能解决了传统阀门因密封面之间相互摩擦而影响密封的问题。

二、进口三片式法兰球阀技术参数

产品名称：进口三片式法兰球阀

公称通径：DN6～DN100

结构形式：球形

公称压力：1.6Mpa～6.4Mpa(W.O.G)

连接方式：法兰

适用温度：-20～232℃～350℃

驱动方式：手动、电动、气动

阀体材质：铸钢、不锈钢

制造标准：国标GB、德国DIN、美国API、ANSI

适用介质：水、油、气及某些腐蚀性液体

生产厂家：德国克莱KLAY

三、进口三片式法兰球阀结构尺寸

SIZE	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
d	15	20	25	32	38	50	65	76	100
L	130	150	160	180	200	230	290	310	350
D	95	105	115	135	145	160	180	195	230
D1	65	75	85	100	110	125	145	160	190
D2	45	55	65	78	85	100	120	135	160
b	14	16	16	18	18	20	22	24	24
f	2	2	2	3	3	3	3	3	3
H	75	95	90	110	130	140	170	180	250
w	130	140	140	170	200	220	350	350	550
n-do	4-14	4-14	4-14	4-18	4-18	8-18	8-18	8-18	8-22
