插入式进口涡街流量计的安装要求有哪些?
- 来源:
- 作者:德国克莱
- 发布时间:2019-09-04 11:39:05
- 点击:

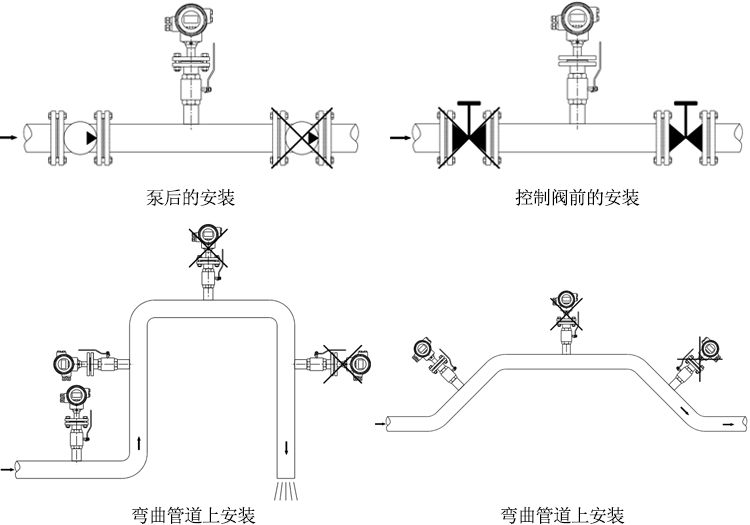

插入式进口涡街流量计的安装要求
插入式进口涡街流量计是涡街流量计的一种,是相对于法兰式涡街流量计而言的,主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量,插入式涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
比较常用的插入式进口涡街流量计的品牌有德国克莱,日本横滨,英国卡麦隆我们结合这两个品牌的说明书,介绍下安装说明和要求
1.在安装传感器的位置上,用气割开一个孔径为Φ107的圆孔,并使其轴线与管道轴线正交90℃,以保证法兰短管准确焊接。
2.在圆孔处焊接相应直径的法兰,焊接后要保证法兰短管的中心轴线与管道中心轴线正交。
3.将检测头插入管道,深度为管径的0.5倍,测量介质的性质,流量计上的法兰盘与法兰短管的法兰盘之间,必须加装相应的密封垫,然后将法兰坚固好。
4.手柄旋转丝杠,调整检测头与流向一致。
5.压紧填料压盖锁紧丝杠。
