进口波纹管截止阀与波纹管截止阀的区别
- 来源:
- 作者:德国克莱
- 发布时间:2019-09-04 11:39:05
- 点击:

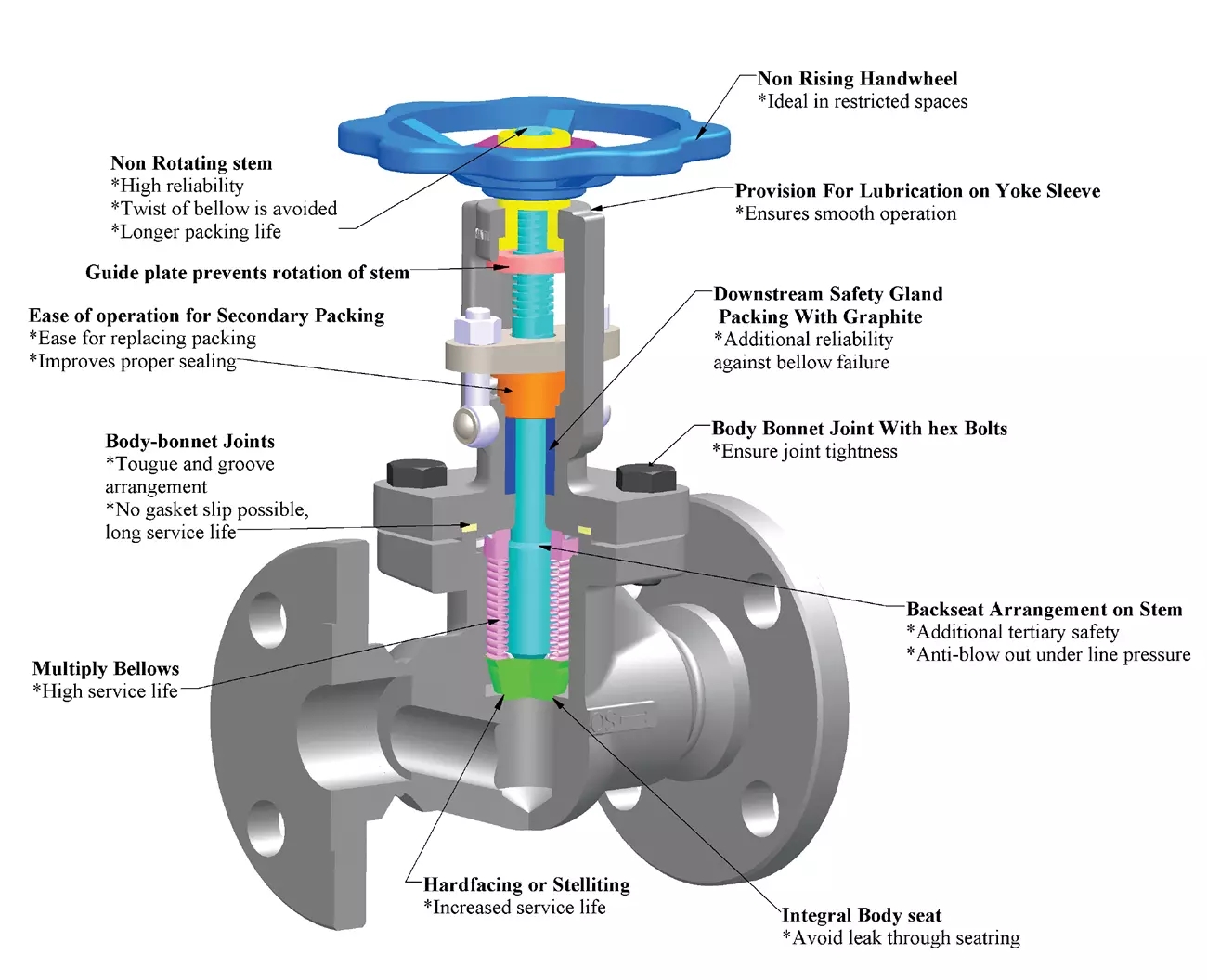

进口波纹管截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。波纹管截止阀只适用于全开和全关,不允许作调节和节流。
进口波纹管截止阀优势:
1.将阀杆螺母结构改进为在支架上部孔内直接浇注铝青铜金然后在其上直接加工梯形螺纹,不仅改善了同轴度,提高了操作灵活性,而且也大大降低了铜合金的消耗量。
2.填料压板采用开口式压板,方便操作;开口上部端侧带有小凸台,以保证节螺栓上部不会因意外撞击而滑脱,提高了安全可靠性;加大了填料,压板与填料压套上部球面配合的锥面角度,使得在两端活节螺栓珠螺母旋紧不同步、不均衡时,压板锥面真正能够在压配套球面上滑动、自动定心,以保证压套始终能够垂直、均衡地压紧填料,并避免产生因压套歪斜而卡伤阀杆表面现象。
3.阀体与支架的连接采用螺纹冷滚压,柔性磨削,多件多位多刀具钻削、铣削,粉末冶金强力嵌辗,体、盖等零件采用新型成品方法等先进工艺,以提高加工效率,改善加工质量,与常规产品相比,在提高产品性能和寿命的同时,大大降低产品制造成本和产品价格。
4.双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免,结构合理、密封可靠、性能优良、造型美观。
5.没有流体损失,降低能源损失,提高工厂设备安全。
6.密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长,减少维修次数,降低经营成本。
7.坚固耐用的波纹管密封设计,保证阀杆的零泄漏,提供无需维护的条件。
8.截止阀阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能。
9.阀杆升降位置指示更直观。
NO. | Part Name | Material |
1 | Body | Cast Iron/Ductile Iron |
2 | Body Seat Ring | Cast Bronze |
3 | Reaction Member | Brass |
4 | Disc | Cast Bronze |
5 | Gasket | Brass |
6 | Swivel Nut | Cast Brass |
7 | Boll | Steel |
8 | Body Gasket | Graphite |
9 | Bonnet | Cast Iron |
10 | Packing | Graphite |
11 | Packing Gland | Cast Brass |
12 | Gland Follower | Ductile Iron |
13 | Gland Follower Bolts | Steel |
14 | Gland Follower Nuts | Steel |
15 | Stem | Brass |
16 | Yoke Busing | Cast Bronze |
17 | Screw | Steel |
18 | Handwheel | Cast Iron |
19 | Identification | Steel |
20 | Handwheel nut | Ductile Iron |
