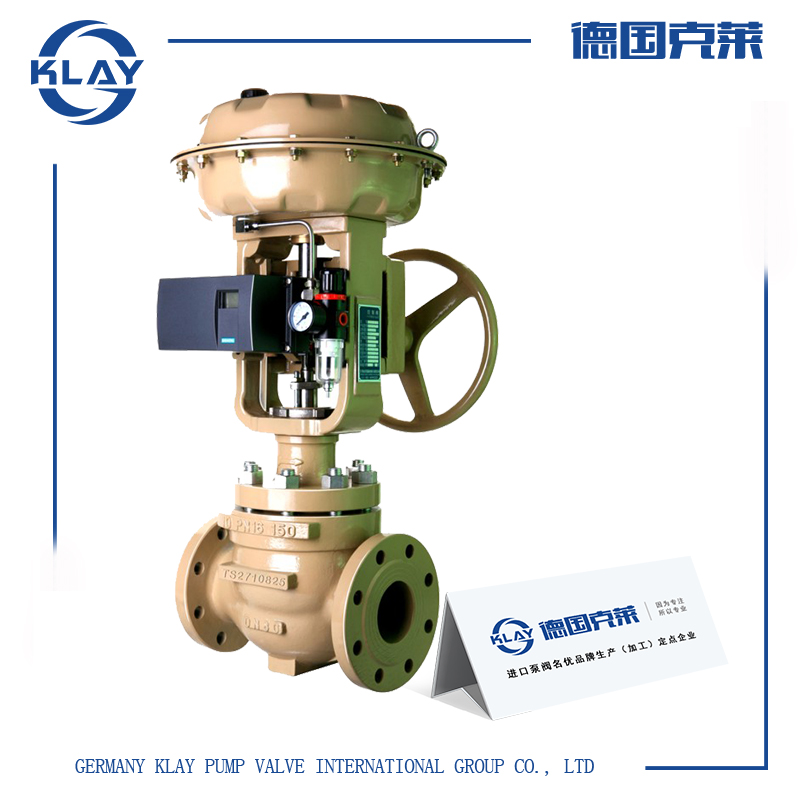

进口气动薄膜调节阀工作原理

进口气动薄膜调节阀就是指以气源作为动力，以气缸为执行器，4~20mA信号作为驱动信号，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，使阀门呈线性或等百分流量特性做调节动作，从而达到对管道介质的流量、压力、温度等各种工艺参数开关量或比例式调节。


进口气动薄膜调节阀工作原理

气动调节阀通常由气动执行机构和调节阀连接安装调试组成，气动执行机构可分为单作用式和双作用式两种，单作用执行器内有复位弹簧，而双作用执行器内没有复位弹簧。其中单作用执行器，可在失去气源或发生故障时，自动归位到阀门初始所设置的开启或关闭状态。

进口气动薄膜调节阀结构

进口气动薄膜调节阀主要由气动执行机构、阀体和附件三部分组成。执行机构以洁净压缩空气为动力，接收4~20毫安电信号或20~100KPa气信号，驱动阀体运动，改变阀芯与阀座间的流通面积，从而达到调节流量的作用。为了改善阀门的线性度，克服阀杆的摩擦力和被调介质工况(温度、压力)变化引起的影响，使用阀门定位器与调节阀配套，从而使阀门位置能按调节信号精准定位。

执行机构由隔膜/活塞、弹簧、手轮、气动杆、连轴器等主要部件构成;阀体的主要部件有阀笼、阀瓣、阀座、阀杆、阀笼压环等;其他附件如电磁阀、减压阀、过滤器、电流/气压转换器、定位器、流量放大器等。

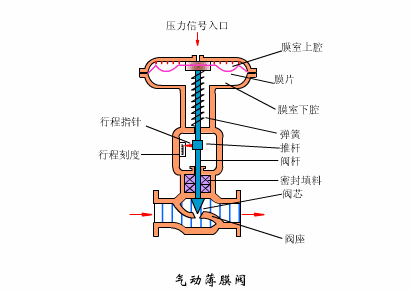

进口气动薄膜调节阀结构图

为了机组安全运行，一些重要的阀门设计有电磁阀、保位阀、快速泄压阀等附件，确保调节阀在失电、失信号或失气情况下实现快开(关)或保卫功能(三断自锁保护功能)，满足工艺系统安全运行要求。
