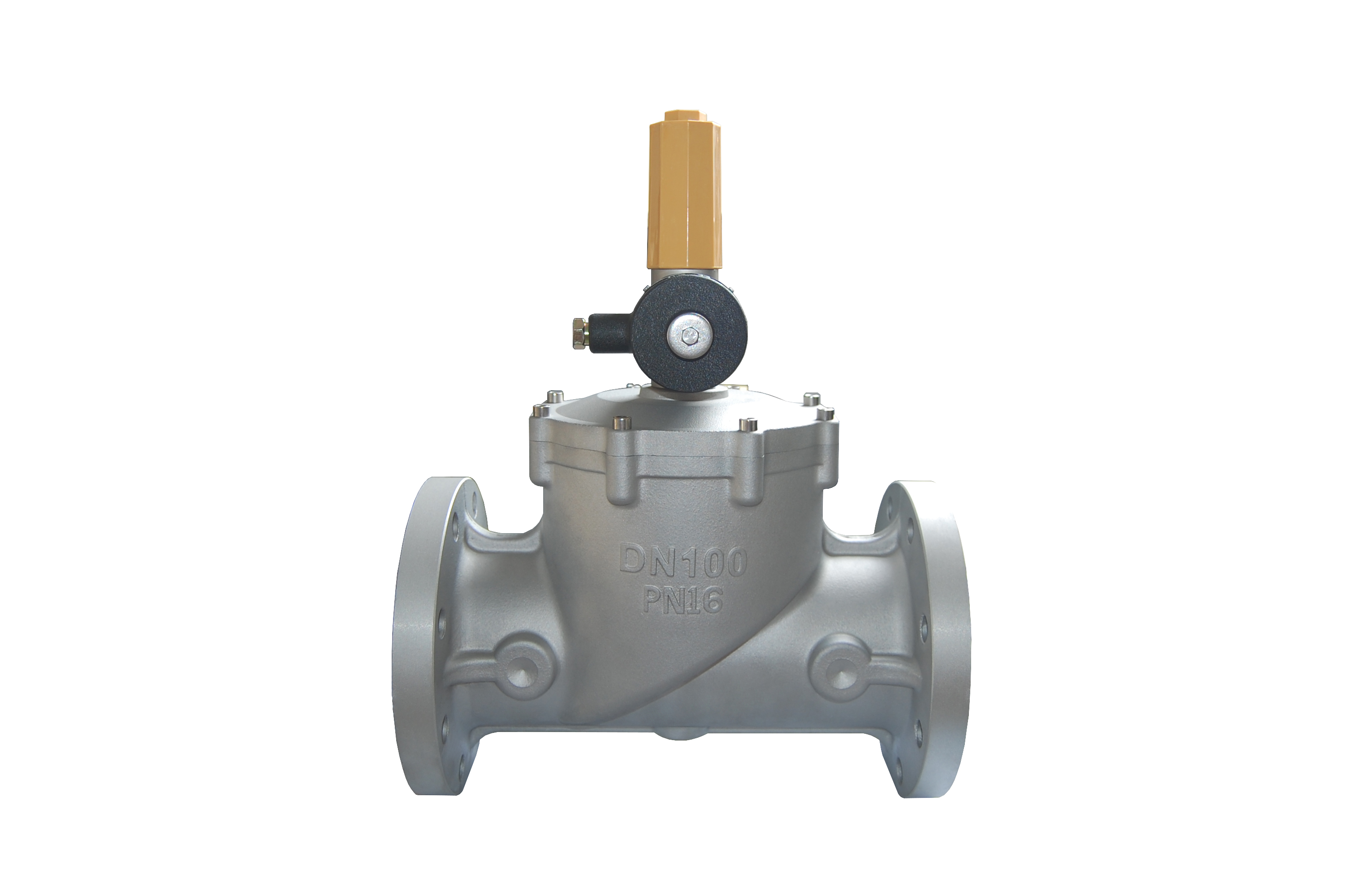

进口燃气电磁阀操作安装及原理区分

进口燃气紧急切断电磁阀操作说明

1. 阀门的关闭方式：

由与进口燃气电磁阀连接的燃气泄漏报警系统、消防及其它智能报警控制终端模块发出关闭信号，阀门快速关闭;如遇紧急情况，操作人员可人工拧开防尘罩，手动按下阀杆(约50N)，阀门亦可关闭。

2. 阀门的开启方式：

在排除故障后手动用力向上拉起手柄，即可开阀，阀门可保持开启状态。

注意

开阀时，如手柄向上提拉困难，则用一字螺丝刀按逆时针拧松泄压杆，使阀门进、出口压力平衡，平衡后再拉起阀杆，随后必须将泄压杆按顺时针方向拧紧。切忌野蛮操作，以免损坏开阀执行机构。当阀门切断后，须人工现场确认，排除事故隐患后方能手动开启阀门，恢复通电通气。

防爆注意事项

1. 电缆线预留长度1M，

2.电缆自由端应置于与环境相适应的设备里。

安装要求

1. 阀门安装单位应具备相应资质并按相关的燃气管道施工规范安装。

2. 建议在本电磁阀前段安装手动球阀，以便检修。

3. 本电磁阀应安装在清洁及操作方便的地方。

4. 应按阀体标明的气流方向安装，DN100及以下允许水平和垂直安装，DN100以上必须水平安装。

5. 电磁阀控制线应正确可靠连接。

6. 管道吹扫时，建议将电磁阀隔离，以免管内杂物损坏阀门密封材料。

7. 管道在进行试压检测密封性能前，应先使电磁阀处于开阀状态。

8. 手动开阀时，宜在阀门进出口压力平衡时操作。

9. 严禁带电开盖。

10. 电磁阀的自由端在危险场所连接时，应有符合GB3836.1规定的防爆类型保护。

电磁阀接线要求

工业型电磁阀接线按下图所示，接线必须保证正确且牢固可靠，做好接线的防护措施。

用户注意事项

1. 燃气电磁阀在安装之前应检查包装是否完好无损，是否受湿的迹象，用500兆欧表测绝缘电阻，其阻值不应低于20MΩ.

2. 本电磁阀只对电磁阀以后的通路起切断作用，对电磁阀以前的通路不起切断作用，请用户和单位在安装时注意。

3. 如发现泄漏，燃气开关迅速自动切断气源，待故障排除后，再开启电磁阀。

4. 用户使用中不得随意拆卸电磁阀，不得随意敲打、碰撞电磁阀。

5. 使用中应按月擦净表面的油污、保持清洁。

6. 任何因保管不善、违章施工造成阀门损坏、部件丢失，不属于本公司免费保修范围。

7. 安装时阀门与管路或法兰应平衡，不能有较大差异，否则会导致漏气或者损坏阀门。

8. 接线应参照接线示意图中所示，不可错误接线，否则将导致模块损坏或功能失效，出线应作相应保护。

9. 阀门调试完成后需做相应的保护措施，如防雨、防冻等。

10. 现场应有相关的警示标语，如：严禁踩踏，确保故障排除后方可开启等。

11. 阀门维修时请先关闭前后阀门，同时切断电磁阀电源。

进口燃气电磁阀原理及区分

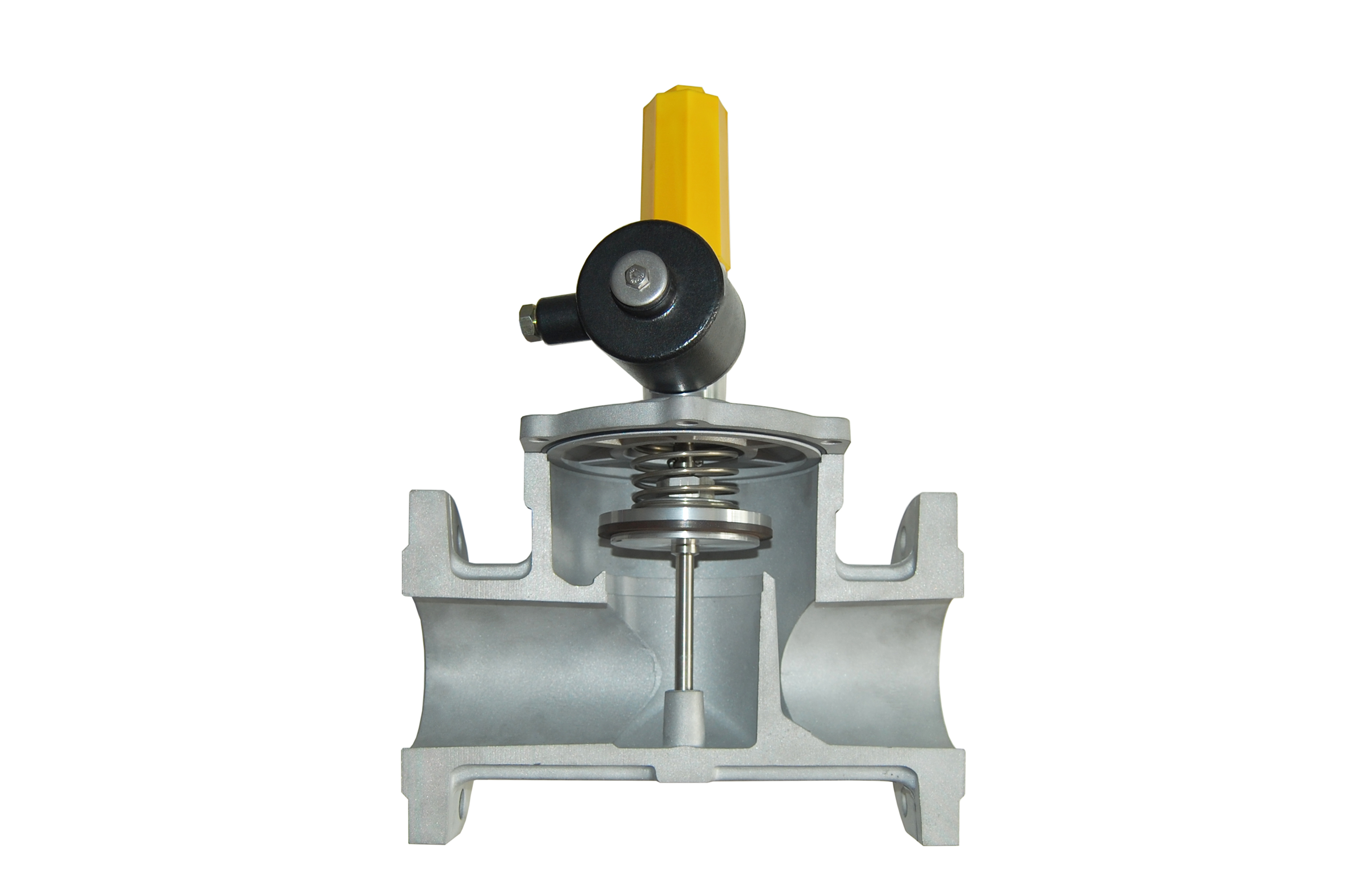

进口电磁阀的工作原理，使用直接操纵阀芯关阀(或开阀)，当线圈通电时产生电磁力，使内部的铁芯带动阀芯关闭阀门，从而切断燃气输送。

进口电磁阀通常分为常开型和常闭型两种。

特殊的有自保持式电磁阀，也叫常开 常闭型电磁阀。

常开型电磁阀 指线圈断电时，电磁阀打开;线圈通电时，电磁阀关闭.

常闭型电磁阀 指线圈断电时，电磁阀关闭;线圈通电时，电磁阀打开.

家用电磁阀和常见燃气电磁阀都是常开电磁阀。该类电磁阀作为受控设备，与控制端(如家用报警器，控制器)连接时，应连接到脉冲信号输出端。常闭电磁阀常应用于电开电关的场合。该类电磁阀作为受控设备，与控制端(如控制器)连接时，应连接到保持信号输出端。

根据持续工作时间的长短来选择常闭型或常开型.

1、当电磁阀需要长时间关闭时，并且关闭的时间多于开启的时间。而且持续开启的时间并不是很久时，可以选择常闭型。

2、需要长时间开启的同时又要长时间关闭时，要选自保持式电磁阀，也就是常开常闭型电磁阀。

3、当电磁阀需要长时间开启时，并且开启的时间多于关闭的时间，而且持续开启的时间并不是很久时，可以选择常开型。

4、或用于燃气警报系统，要选用常开型的燃气紧急切断电磁阀，带手动开启。

5、但是有些需要应用于安全保护的工况，如炉、窑火监测,则不能选常开的，应选用可以长期通电型的。
