进口气动角座阀说明书及工作原理

一、产品应用

进口气动角座阀可用广泛应用于多种行业的流体控制，包括啤酒饮料、制药及医疗设备、食品加工、橡胶机械、有机和无机化工，清洗消毒高温灭菌、纺织印染和漂白、发泡机械、水处理装置、水处理等行业，适用介质为水、液体、中性气体、水蒸汽、轻微腐蚀气体及液体。

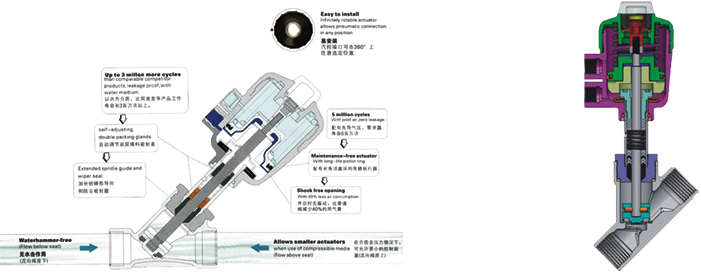

二、产品特点

1、可视位置指示：可接限位开关或紧急手动装置。

2、容易安装：气控头可以作360°旋转，甚至限位开关也可以 360°旋转。可方便地安装一到二个限位开关。

3、先进的气动控制器：加厚工程塑料外壳，安全可靠。低磨损的活塞结构，容易大而低耗气量。内部无件自润滑，免维护。

4、具有多种控制方式：常开、常闭、双动。

5、要求更小的气动执行器：流体从阀杆上方流入时，可选更小的控制头。

6、容易连接：MAMUR标准连接，嵌入式金属接头。

7、长寿命导杆：阀杆契形特氟隆(PTEE)密封，避免脏物导入。自润滑，免维护。阀杆经特别处理以确保最佳固定，并能自动校正位置。

8、无水锤作用：流体从阀杆下方流入时，水锤(水冲击力)被吸收。

9、先进的阀体机构：流量比普通角座大30%，体积更小，流体流态更优。不锈钢316阀体，特氟隆密封，耐高温，耐腐蚀。

三、工作原理

1.单作用工作原理： 在未输入压缩空气给气缸时，由于弹簧力的作用，阀门处于常闭或(常开)位置;当压缩空气进入气缸内，气源压力推动活塞并且克服弹簧力后运动从而使阀门开启(关闭)。

2.双作用工作原理：当压缩空气进入气缸内从下向上推动活塞运动，使阀门开启;反之压缩空气从上向下推动活塞运动，使阀门关闭。

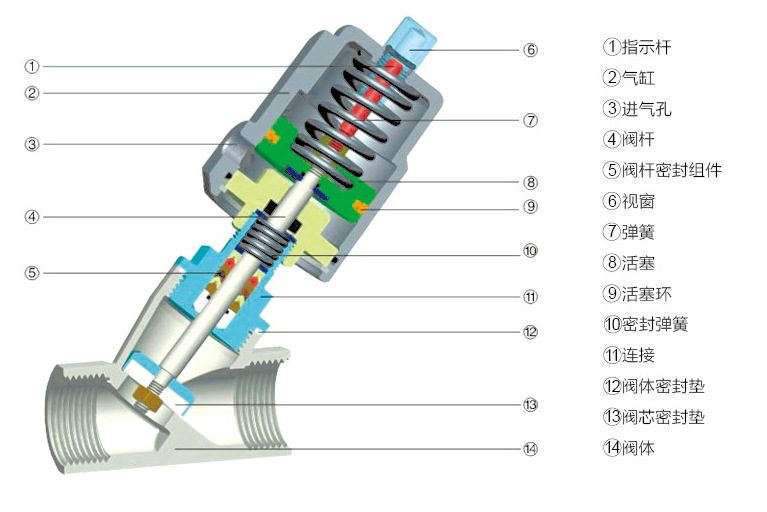

四、产品结构图

五、技术参数

规格：螺纹式、快装、焊接：G1/2"-2"

法兰式：DN15-DN100

阀体材质：螺纹式、快装、焊接：不锈钢304、316

法兰式：不锈钢304、316执行器材质：PA、不锈钢

密封材质：PTFE

粘度：max.600mm2/s

介质温度：-10℃~+180℃环境温度：(PTFE-20 ℃～180 ℃)(PPL-20 ℃～220 ℃)

控制介质：中性气体、空气

安装：可根据需要安装，最好使执行机构朝上

适用介质：水、气体、液体、酒精、油、燃料、盐溶液、碱溶液、有机溶液，蒸汽。

六、安装须知

1.检查气动阀门的型号，参数是否符合现场安装需要和技术要求。

2.检查气动阀门的气缸、位置指示器，确保无损伤。

3.必须把气动阀的管道清洗、吹扫干净;如介质内有杂质，在阀前管道上应加装过滤阀。

4.按气动阀阀体上箭头指示的方向安装(顺流安装)把气动阀门的接口与管道连接上，并确保连接处良好的密封。

5.如加装电磁阀，注意连接处确保密封良好。

6.需要焊接连接时，避免高温传到气动阀的填料等处。

安装过程：

→连接图门到管道，确保阀体所附箭头与流体方一致。

→焊接式闵门安装:惕接时请先将执行器卸离阀体.。

→螺纹式闵门安装:可按照用户要求提前卸离或不需卸离执行器。

拆卸:

拆卸前首先确保对阁门的气压作用已经解除。

安装前需要卸下阀体时，避免用力过大，轻卸。拆卸后，保护好螺纹、密封面及密封垫。

安装好图体后，装执行器部分时，注意别漏装密封垫。

安装后，检测阀体与执行器常封是否完好。确保无泄露，方可使用。
