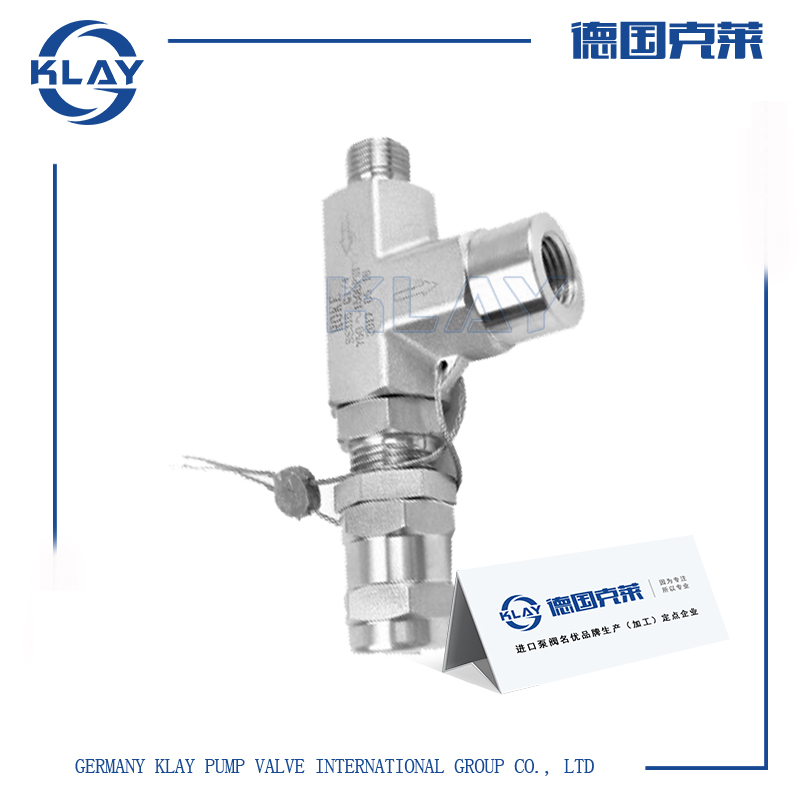

进口安全溢流阀
- 订购说明:
- ·克莱产品:如有指定型号标准,请直拨销售热线咨询价格,了解详情!
- ·技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
- ·产品订货参数:通径(DN),公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等)。
- ·产品驱动方式:手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
一、进口安全溢流阀产品详情
适用于工作温度≤200℃的石油、化工以及其它液压输送管路中。
二、进口安全溢流阀技术参数
压力:PN16~PN600
温度:200°C
介质:水、油品
阀体:碳钢
阀座:不锈钢
阀瓣:不锈钢
阀盖:焊接件
弹簧:50CrVA
三、进口安全溢流阀工作原理
安全溢流阀在系统中起安全保护作用。当系统压力超过规定值时,安全阀汀开,将系统中的一部分气体排入大气,使系统压力不超过允许值,从而保证系统不因压力过高而发生事故。安全溢流阀的主要参数是排量,这个排量决定于阀座的口径和阀瓣的开启高度,由开启高度不同,又分为微启式和全启式两种。微启式是指阀瓣的开启高度为阀座喉径的1/40~l/20。全启式是指阀瓣的开启高度为阀座喉径的1/4。
四、进口安全溢流阀性能特点
可用于高压注水泵的管路上,作为超压保护装置。五、进口安全溢流阀外形尺寸
公称通径 |
尺寸 |
|||||||||
D |
D1 |
K |
M |
Z-d |
b |
L |
L1 |
Rc |
≈H |
|
15 |
135 |
95 |
25 |
M48×2 |
4-22 |
25 |
65 |
140 |
1/2" |
329 |
25 |
165 |
115 |
30 |
M52×2 |
6-26 |
28 |
80 |
150 |
1" |
447 |
25 |
200 |
145 |
38 |
M80×3 |
6-29 |
40 |
90 |
180 |
11/2" |
485 |
32 |
225 |
170 |
42 |
M100×3 |
6-33 |
50 |
100 |
200 |
21/2" |
570 |
温馨提示:
本文中所述文字、数据、品牌、图片仅用于参考,如需查看更多的进口安全溢流阀性能参数、结构尺寸、价格等详情请联系我们。
