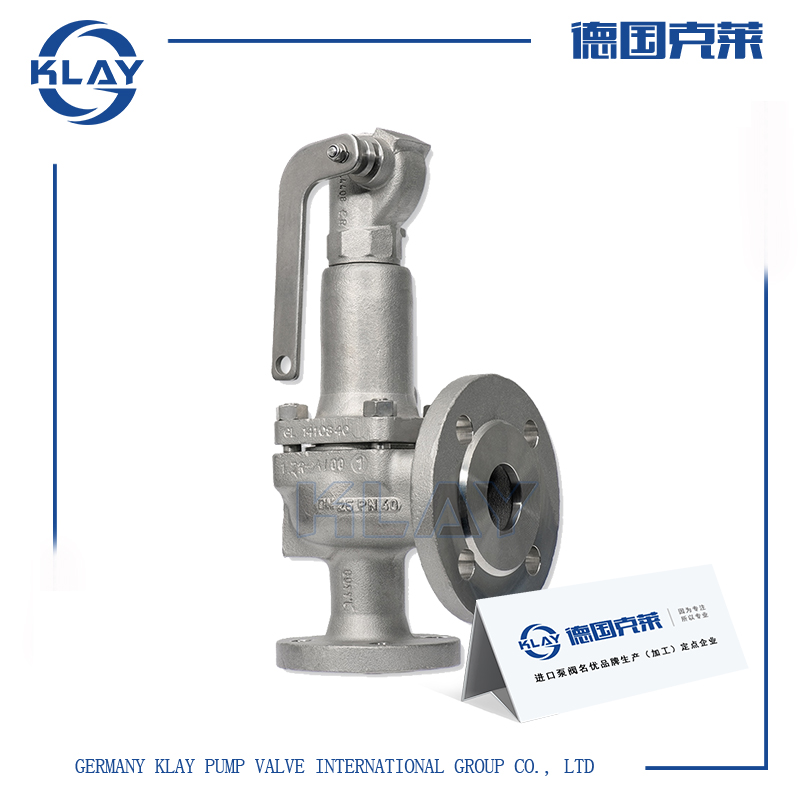

进口波纹管安全阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
产品介绍一、进口波纹管安全阀产品详情
适用于工作温度≤200℃存在不稳定背压,广泛用于气体、液体、有腐蚀性介质的设备或管路上，作为超压保护装置。
二、进口波纹管安全阀技术参数
阀体：WCB、ZG1Cr18Ni8Ti、304、CF8M
阀座：2Cr13、1Cr18Ni8Ti、316
口径：DN15~DN200
压力：1.6Mpa~100Mpa
三、进口波纹管安全阀工作原理
当容器内压力超过某一定值时，依靠介质自身的压力自动开启阀门，迅速排出一定数量的介质。当容器内的压力降到允许值时,阀又自动关闭，使容器内压力始终低于允许压力的上限，自动防止因超压而可能出现的事故,所以波纹管安全阀又被称为压力容器的最终保护装置。
四、进口波纹管安全阀性能特点
1、阀座与阀体为可分离式，维修方便、经济;
2、伞形反冲盘能够有效地提高升力，阀瓣在较小超压下就能够迅速地全开启，排放介质，从而达到保护设备的目的;
3、调节圈能够调整满愈的启闭压差;
4、对反冲盘和导向套、阀杆和调整螺钉的材料进行合理的选择以及间隙的适当选取，保证阀瓣运动灵活;
5、阀瓣、阀座密封面堆焊硬质合金，表面精研后保证高密封性和使用寿命长;
6、平衡波纹管式安全阀中的波纹管能够消除背压波动对阀门性能的影响，还能保护弹簧和其它内件免受介质的腐蚀。
五、进口波纹管安全阀外形尺寸
| 公称通径 | do | D | K | g1 | b | f | Z-ød | L | L1 | ≈H |
| 25 | 16 | 115 | 85 | 65 | 16 | 2 | 4-14 | 110 | 95 | 378 |
| 32 | 20 | 140 | 100 | 78 | 18 | 2 | 4-18 | 115 | 100 | 378 |
| 40 | 25 | 150 | 110 | 85 | 18 | 3 | 4-18 | 120 | 110 | 406 |
| 50 | 32 | 165 | 125 | 100 | 20 | 3 | 4-18 | 135 | 120 | 450 |
| 65 | 40 | 185 | 145 | 120 | 20 | 3 | 4-18 | 160 | 140 | 520 |
| 80 | 50 | 200 | 160 | 135 | 20 | 3 | 8-18 | 170 | 135 | 525 |
| 100 | 65 | 220 | 180 | 155 | 22 | 3 | 8-18 | 195 | 175 | 690 |
| 125 | 80 | 250 | 210 | 185 | 22 | 3 | 8-18 | 210 | 190 | 857 |
| 150 | 100 | 285 | 240 | 210 | 24 | 3 | 8-23 | 255 | 230 | 838 |
| 200 | 125 | 340 | 295 | 265 | 26 | 3 | 12-23 | 300 | 260 | 992 |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口波纹管安全阀性能参数、结构尺寸、价格等详情请联系我们。
