进口卧式管道泵
- 订购说明:
- ·克莱产品:如有指定型号标准,请直拨销售热线咨询价格,了解详情!
- ·技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
- ·产品订货参数:通径(DN),公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等)。
- ·产品驱动方式:手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

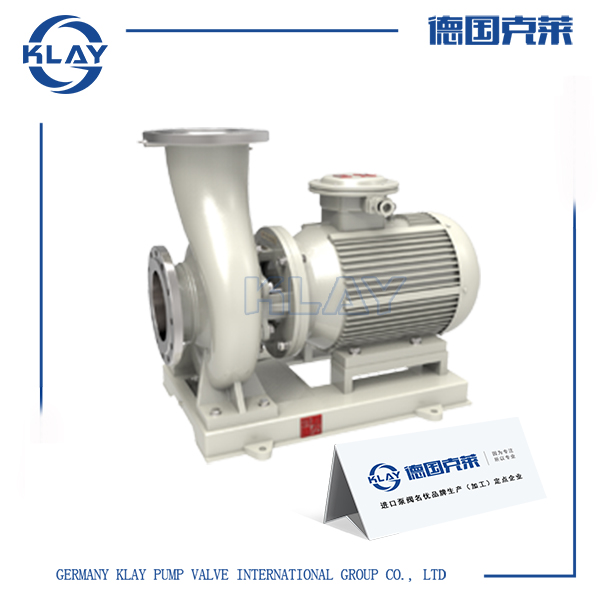

一、进口卧式管道泵产品详情
进口卧式管道泵产品执行GB5656-1994《离心泵技术条件(II)类》标准。采用KLFD计算流体动力学,分析计算出泵内压力分布和速度分布关系、优化泵的流道设计,确保泵有高效的水力形线,提高了泵的效率,采用先进的双节流环平衡法,轴向力平衡效果好,有效减少电机故障率,提高运行可靠性;平衡精度高,广泛适用于石油、化工、纺织印染、制药、食品、冶金、电站等输送腐蚀性介质及有特殊要求的介质。
二、进口卧式管道泵技术参数
流量:400 M3/H
扬程:20 M
功率: 30 KW
转速:1450r/min
必须汽蚀余量:4 米
三、进口卧式管道泵产品用途
1、卧式清水泵,供输送清水及物理化学性质类似于清水的其它液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度t≤80℃;
2、卧式热水泵广泛适用于:冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统,使用温度t≤120℃;
3、卧式化工泵,供输送不含固体颗粒,具有腐蚀性、粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃~+120℃;
4、卧式管道油泵,供输送汽油、煤油、柴油等油类产品或易燃、易爆液体,被输送介质温度为-20~ +120℃。
四、进口卧式管道泵优势特点
1、泵的过流部件如泵体、叶轮、泵盖、密封环等,采用硅融胶精密铸造,流道尺寸稳定,铸件成型后采用酸洗工艺去处铸件表面残留的附着物,保留金属本质,不会因铸造附着物而影响输送的介质;
2、采用普通型和硬质合金耐腐耐磨型优质机械密封,出厂时作严格的密封试验,保证了密封的可靠性;
3、轴联后拉式设计,进出口口径相同且在一条直线上,无需拆卸管道,维修方便;
4、无需独立润滑和冷却水,降低了能耗;
5、卧、立式安装,结构紧凑、占地面积小,振动小,噪音低,运行平稳;
6、采用先进的双节流环平衡法,轴向力平衡效果好,有效减少电机故障率,提高运行可靠性;平衡精度高,叶轮部件动平衡精度为G1.0级。
五、进口卧式管道泵型号尺寸
型 号 | 流 量(m3/h) |
流 量 (L/S) |
扬 程 (m) |
效 率 (%) |
转 速 (r/min) |
电机功率 (kw) |
汽蚀余量 (m) |
15-80 |
1.1 1.5 2.0 |
0.30 0.42 0.55 |
8.5 8 7 |
26 34 34 |
2800 | 0.18 | 2.5 |
20-110 |
1.8 2.5 3.3 |
0.5 0.69 0.91 |
16 15 13.5 |
19 34 35 |
2800 | 0.37 | 2.5 |
20-160 |
1.8 2.5 3.3 |
0.5 0.69 0.91 |
33 32 30 |
19 25 23 |
2800 | 0.75 | 2.5 |
25-110 |
2.8 4 5.2 |
0.78 1.11 1.44 |
16 15 13.5 |
34 42 41 |
2900 | 0.55 | 2.5 |
25-125 |
2.8 4 5.2 |
0.78 1.11 1.44 |
20.6 20 18 |
28 36 35 |
2900 | 0.75 | 2.5 |
25-125A |
2.5 3.5 4.5 |
0.69 0.97 1.25 |
17 16 14 |
35 | 2900 | 0.75 | 2.5 |
25-160 |
2.8 4 5.2 |
0.78 1.11 1.44 |
33 32 30 |
24 32 33 |
2900 | 1.5 | 2.5 |
25-160A3 |
2.5 3.5 4.5 |
0.69 0.97 1.25 |
29 28 26 |
31 |
2900 | 1.1 | 2.5 |
32-125 |
4.5 4 6.5 |
1.25 1.39 1.58 |
20.5 20 18 |
29 38 38 |
2900 | 0.75 | 2.5 |
32-125A |
3.3 4.5 5.7 |
1.22 1.75 2.31 |
17 16 14 |
37 |
2900 | 0.75 | 2.5 |
40-100 |
4.4 6.3 8.3 |
1.11 1.53 1.94 |
13.2 12.5 11.3 |
48 54 53 |
2900 | 0.55 | 2.5 |
40-100A |
4 5.5 7 |
1.22 1.75 2.31 |
10.6 10 9 |
47 52.6 54 |
2900 | 0.37 | 2.5 |
40-125 |
4.4 6.3 8.3 |
1.11 1.53 1.94 |
20.5 20 18.5 |
36 46 43 |
2900 | 1.1 | 2.5 |
40-125A |
4 5.5 7 |
1.22 1.75 1.94 |
16.3 16 15.5 |
40 44 42.5 |
2900 | 0.75 | 2.5 |
40-160 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
33.2 32 30.2 |
34 40 42 |
2900 | 2.2 | 2.5 |
40-160A |
4 5.5 7 |
1.11 1.53 1.94 |
29 28 26.6 |
33 38 39 |
2900 | 1.5 | 2.5 |
40-160B |
3.5 5 6.5 |
0.97 1.39 1.80 |
25 24 22.5 |
31.5 37 39 |
2900 | 1.1 | 2.5 |
40-200 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
50.5 50 48 |
26 33 35 |
2900 | 4.0 | 2.5 |
40-200A |
4 5.5 7 |
1.11 1.53 1.94 |
44.6 44 42.7 |
26 31 32 |
2900 | 3.0 | 2.5 |
40-200B |
3.5 5 6.5 |
0.97 1.39 1.80 |
39 38 36 |
29 | 2900 | 2.2 | 2.5 |
40-250 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
82 80 74 |
24 27.5 28 |
2900 | 7.5 | 2.5 |
40-250A |
4 5.5 7 |
1.11 1.53 1.94 |
72.5 70 65 |
24 26 24.5 |
2900 | 5.5 | 2.5 |
40-250B |
3.5 5 6.5 |
0.097 1.39 1.80 |
63 60 55 |
25 | 2900 | 4.0 | 2.5 |
40-100(I) |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
13.6 12.5 11.3 |
55 62 60 |
2900 | 1.1 | 2.5 |
40-100(I)A |
8 11 14 |
2.22 3.05 3.89 |
10.5 10 9 |
60 | 2900 | 0.75 | 2.5 |
40-125(I) |
8.8 12.5 16.3 |
2.44 3.05 3.89 |
21.5 20 17.8 |
49 58 58 |
2900 | 1.5 | 2.5 |
40-125(I)A |
8 11 14 |
2.22 3.05 3.89 |
17.0 16 14.3 |
56 | 2900 | 1.1 | 2.5 |
40-160(I) |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
33.3 32 29.8 |
45 52 53 |
2900 | 3.0 | 2.5 |
40-160(I)A |
8 11 14 |
2.22 3.05 3.89 |
29 28 26.2 |
43 48 47 |
2900 | 2.2 | 2.5 |
温馨提示:
本文中所述文字、数据、品牌、图片仅用于参考,如需查看更多的进口卧式管道泵型号参数、结构原理、价格等详情请联系我们。
