进口KL-DR系列柱塞式计量泵
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

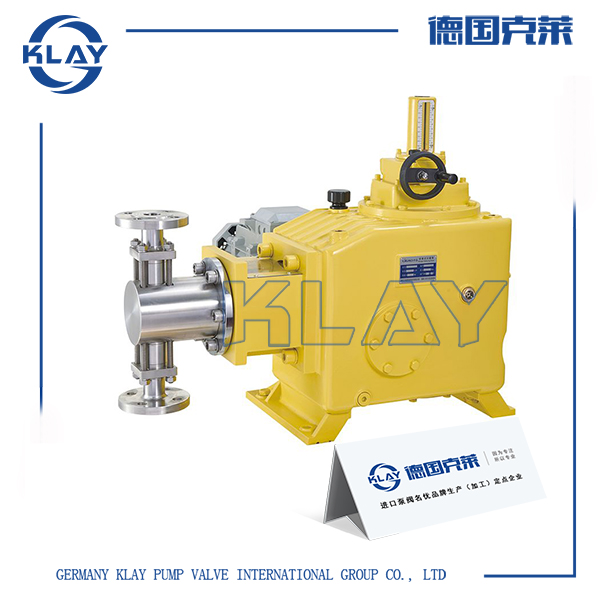

产品介绍一、进口KL-DR系列柱塞式计量泵产品详情
是一种具有高承载的整体式结构的计量泵行程任意调节机构。相比传统的N曲轴、斜槽扁轴、凸轮轴、抛物线转盘结构，主传动轴与调节机构采用整机设计，传动更平行，调节机构的同心度更高，具有高承载、高重复性精度等特点，且主传动轴结构精密、紧凑，传动效率更高，具有一定的成本、节能和经济效益。
二、进口KL-DR系列柱塞式计量泵技术参数
流量范围: 0-4900 L/H
压力范围: 0-50MPA
功率：7.5KW ,5.5KW, 380V /400V,50Hz / 60Hz
驱动系统: 三相标准电机或防爆电机
流量控制: 手动控制或自动控制
防护等级: IP55,IP54
泵头: SUS304, SUS316, 304+PTFE, 316+PTFE
隔膜: PTFE
单向阀: SUS304, SUS316
阀球: ZrO2, SUS304, SUS316, 陶瓷
环境温度:-15℃-常温
三、进口KL-DR系列柱塞式计量泵工作原理
通过柱塞的往复运动直接将工作介质(黄色)吸入和排出。由于柱塞和密封都接触介质的情况下,选择合适的柱塞材质和密封形式可保证泵在运转过程中具有理想的性能。柱塞计量泵包括有阀泵和无阀泵两种。柱塞式计量泵因其结构简单和耐高温高压等优点而被广泛应用于石油化工领域。
四、进口KL-DR系列柱塞式计量泵优势特点
1、无动密封，无泄漏，维修简便;
2、工作压力可达30MPa，计量精度可达±1%;
3、计量精度优于机械隔膜泵，密封性能优于柱塞泵;
4、流量大小控制通过调节冲程长度和变频器调速来实现，可远程自动控制;
5、介质的使用温度不宜超过100℃，不宜低于-20℃，否则影响隔膜的使用寿命;
6、应用先进过载、限位、补油三阀机构，既保证液压腔内液压油的满足，又避免补油过量，防止液压冲击，从而使隔膜两侧受力平衡，提高隔膜的使用寿命，隔膜寿命可提高到8000h以上;
7、在输送特殊介质时，可采用双隔膜带隔膜破裂报警装置，防止隔膜破裂时，介质与液压油混合引起事故;
8、可配计量泵数字控制器，实现数字化，实现就地和远程控制。

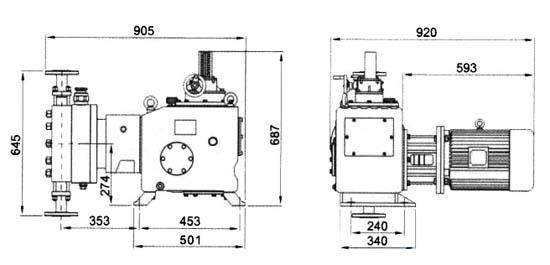

五、进口KL-DR系列柱塞式计量泵结构尺寸
| 型 号 | 流 量 L/h | 压力 MPa | 柱塞直径 mm | 行程 mm | 泵速 min-1 | 电机功率 kw | 进出口径 | 联接方式 |
| KL-DR/40 | 90 / 140 | 40 | 20 | 60 | 96 / 144 | 5.5 | DN 15 | WN 法兰 |
| KL-DR220 / 32 | 220 | 32 | 25 | 144 | ||||
| KL-DR315 / 22 | 315 | 22 | 30 | |||||
| KL-DR360 / 20 | 360 | 20 | 32 | 60 | 144 | 5.5 | DN20 | WN 法兰 |
| KL-DR480 / 15 | 480 | 15 | 36 | |||||
| KL-DR600 / 12 | 600 | 12 | 40 | |||||
| KL-DR750 / 10 | 750 | 10 | 45 | |||||
| KL-DR960 / 8.0 | 960 | 8.0 | 50 | 60 | 144 | 5.5 | DN25 | RF 法兰 |
| KL-DR1200 / 6.5 | 1200 | 6.5 | 55 | |||||
| KL-DR1450 / 5.5 | 1450 | 5.5 | 60 | |||||
| KL-DR1550 / 5.0 | 1550 | 5.0 | 63 | |||||
| KL-DR1650 / 4.6 | 1650 | 4.6 | 65 | |||||
| KL-DR1920 / 4.0 | 1920 | 4.0 | 70 | 60 | 144 | 5.5 | DN32 | RF 法兰 |
| KL-DR2240 / 3.5 | 2240 | 3.5 | 75 | |||||
| KL-DR2550 / 3.0 | 2550 | 3.0 | 80 | |||||
| KL-DR2880 / 2.8 | 2880 | 2.8 | 85 | |||||
| KL-DR3250 / 2.4 | 3250 | 2.4 | 90 | 60 | 144 | 5.5 | DN40 | RF 法兰 |
| KL-DR3600 / 2.2 | 3600 | 2.2 | 95 | |||||
| KL-DR4000 / 2.0 | 4000 | 2.0 | 100 | |||||
| KL-DR4900 / 1.6 | 4900 | 1.6 | 110 |
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口KL-DR系列柱塞式计量泵型号参数、结构原理、价格等详情请联系我们。
