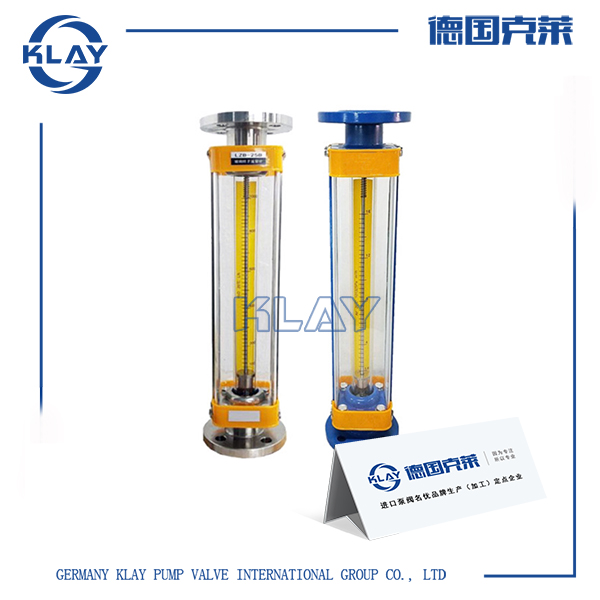

进口玻璃转子流量计

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

在线订购

产品介绍

一、进口玻璃转子流量计产品详情

是用来测量非混浊液体、气体等单相介质流量的仪表之一。该仪表具有结构简单、维修和使用方便、价格便宜等优点。主要用于化工、石油、轻工、医药、化肥、化纤、电力、冶金、食品、制糖、燃料、造纸、环保及科研部门。

二、进口玻璃转子流量计技术参数

公称通径：DN4～100

测量范围：水 (20℃) 1L/h～100m3/h、气 (101325Pa，20℃) 16L/h～3000m3/h

量程比：10∶1

准确度等级：1.5级，2.5级，4级，6级

公称压力：DN4~10 1.0MPa、DN15~50 0.6MPa、DN80~100 0.4MPa

工作温度：≤120℃

连接方式：软管、金属管、法兰(GB/T9119-2000)

三、进口玻璃转子流量计工作原理

仪表测量部分为一根垂直安装的玻璃锥管和管内的浮子所组成。锥管的大端向上，浮子随流量大小沿锥管轴线方向上下移动。当流体自下而上通过锥管时，由于流体的作用，浮子上下端面产生一差压，浮子在此差压作用下上升。当作用在浮子上的上升力与浮子所受的重力、浮力及粘性力三者的合力相等时，浮子便稳定在某一高度上。这时浮子在锥管中的高度与所通过的流量有对应关系。该高度就是流量大小的量度。

四、进口玻璃转子流量计优势特点

1、结构简洁性能可靠;

2、压力损失小;

3、流量调节性能优越;

4、特型设计方便改善性能。

五、进口玻璃转子流量计结构尺寸

通径DN	A	B	C	D	E	连接形式
4	178	204	230	Φ10	38.5×33(正面)	软管
6	178	204	230	Φ10	42×33(正面)	软管
10	178	208	244	Φ12	45×40(正面)	软管
15	Φ95	Φ65	470	Φ15	4-Φ14	法兰
25	Φ115	Φ85	470	Φ25	4-Φ14	法兰
40	Φ145	Φ110	570	Φ40	4-Φ18	法兰
50	Φ160	Φ125	570	Φ50	4-Φ18	法兰
80	Φ185	Φ150	660	Φ80	4-Φ18	法兰
100	Φ205	Φ170	660	Φ100	4-Φ18	法兰
125	Φ245	Φ210	660	Φ125	8-Φ18	法兰
150	Φ280	Φ240	660	Φ150	8-Φ22	法兰
