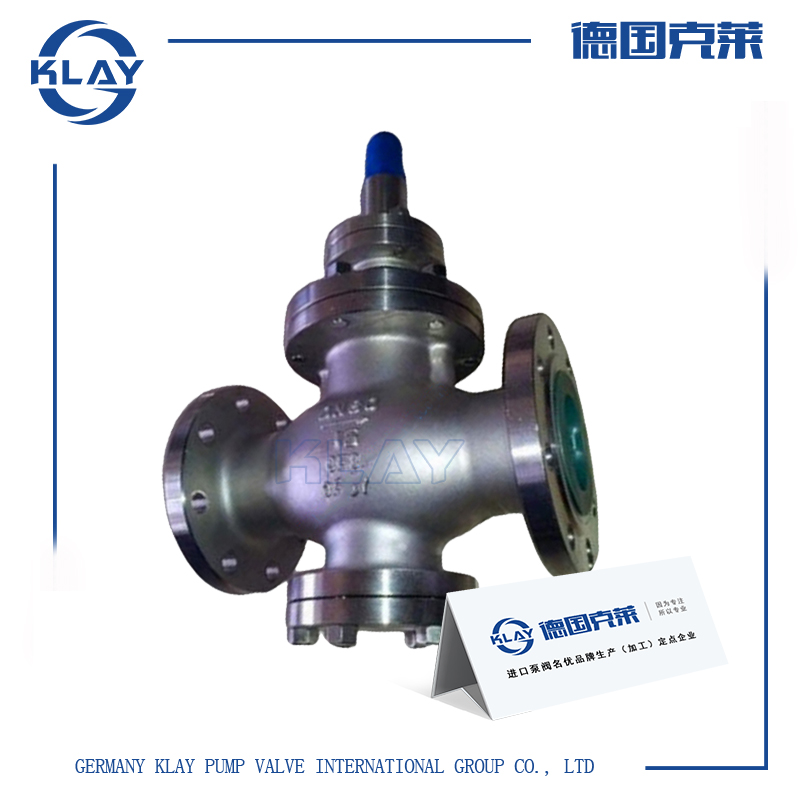

进口弹簧活塞式减压阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
产品介绍一、进口弹簧活塞式减压阀产品详情
本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
二、进口弹簧活塞式减压阀技术参数
公称压力(Mpa)：1.01.62.5
壳体试验压力(Mpa)：1.52.43.75
密封试验压力(Mpa)：1.01.62.5
最高进口压力(Mpa)：1.01.62.5
出口压力范围(Mpa)：0.2-0.80.2-1.00.4-1.6
压力特性偏差(Mpa)△P2P：GB12244-1989
流量特性偏差(Mpa)P2G：GB12244-1989
渗漏量：0
工作温度：0℃-80℃
三、进口弹簧活塞式减压阀工作原理
属于进口先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
四、进口弹簧活塞式减压阀性能特点
本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
五、进口弹簧活塞式减压阀外形尺寸
|
公称通径 |
外形尺寸 |
||
|
DN
|
L |
H |
Hl |
|
15 |
160 |
225 |
90 |
|
20 |
160 |
265 |
98 |
|
25 |
180 |
265 |
110 |
|
32 |
200 |
265 |
110 |
|
40 |
220 |
320 |
125 |
|
50 |
250 |
320 |
125 |
|
65 |
280 |
325 |
130 |
|
80 |
310 |
385 |
160 |
|
100 |
350 |
385 |
170 |
|
125 |
400 |
430 |
200 |
|
150 |
450 |
430 |
210 |
|
200 |
500 |
560 |
240 |
|
250 |
650 |
690 |
290 |
|
300 |
800 |
800 |
335 |
|
350 |
850 |
880 |
375 |
|
400 |
900 |
980 |
405 |
|
450 |
900 |
1100 |
455 |
|
500 |
950 |
1130 |
465 |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口弹簧活塞式减压阀性能参数、结构尺寸、价格等详情请联系我们。
