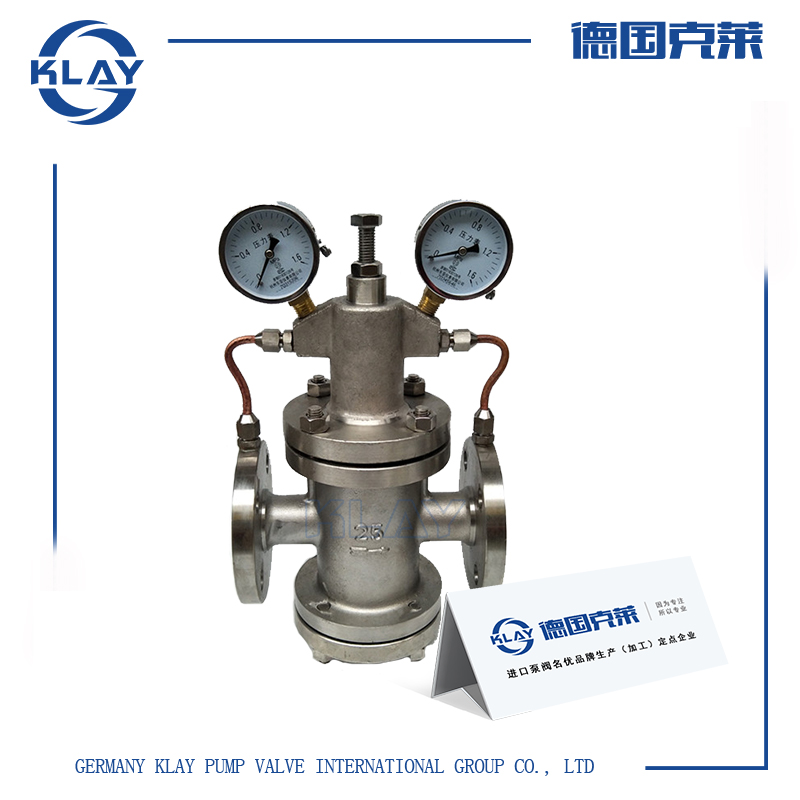

进口气体减压阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口气体减压阀产品详情

主要用于气体管路，同样适用于如空气、氮气、氧气、氢气、煤气、液化气、天然气等气体。液化气减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

二、进口气体减压阀技术参数

公称压力（MPa）	1.6	2.5	4.0	6.4		10.0		16.0
壳化试验压力（MPa）	2.4	3.75	6.0	9.6		15.0		24
密封试验压力（MPa）	1.6	2.5	4.0	6.4		10.0		16.0
最高进口压力（MPa）	1.6	2.5	4.0	6.4		10.0		16.0
出口压力范围（MPa）	1.0-1.0	0.1-1.6	0.1-2.5	0.5-3.5		0.5-35		0.5-45
压力特性偏差（MPa）△P2P	GB12246-1989
流量特性偏差（MPa）△P2G	GB12246-1989
最小压差（MPa）	0.15	0.15	0.2	0.4	0.8		1.0
渗漏量	GB12245-1989

三、进口气体减压阀工作原理

当输出压力低于设定值时，活塞下侧的力大于上边的力，活塞向上移动，阀盖向上推上，调节阀口增加，从调压阀口进入输出腔的压缩空气流量增大，输出腔的压力增大。当输出腔压力达到设定值时，活塞上下两面受力平衡，活塞停止向上运动，压力调节阀的开度保持不变。出口压缩空气的压力和流量保持稳定。

四、进口气体减压阀性能特点

1、当输出压力大于设定压力时，活塞上侧的力大于下侧的力，阀盖和活塞一起向下移动，从而减小调压阀口的开度，减小通过调压阀口进入输出腔的气体流量，从而减小输出腔内气体的压力。如果此时输出腔的压力仍高于设定值，则活塞继续向下移动，直到压力调节阀口完全关闭为止。此时，阀盖上弹簧的力不再通过阀芯作用于活塞上，而阀盖底部的橡胶垫被紧紧地压在调节阀端口上，并且将输入腔与输出腔之间的路径分离。此时，如果输出压力等于设定的压力值，活塞就停止运动。此时，当调压阀口和溢流阀口同时关闭时，设定压力为出口压力，阀门处于静态平衡状态；

2、如果输出压力仍高于设定压力值，则活塞继续向下移动，阀芯的上端面与阀盖底部分离，输出腔与溢流腔连接，输出腔中的气体通过溢流阀口排出。随着输出腔内压力的减小，活塞下部的压力大于上部的压力，使得活塞和阀芯沿轴向上移动，并逐渐关闭溢流阀口的开度。当输出压力达到设定值时，溢流阀口完全安装在阀盖的底部，并分离出输出腔与溢流腔之间的通道，并停止溢流。此时，溢流阀口和调压阀口同时关闭，阀门处于静态平衡状态，气体停止流动。由于阀门阀盖上下两侧的压力处于平衡状态，无论进口压力如何波动，都不会影响阀门的压力平衡，从而保证出口压力在设定值时始终保持稳定，从而使阀门具有良好的压力特性。

五、进口气体减压阀外形尺寸

公称通径 DN	外形尺寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa	H	Hl
15	160	180	295	90
20	160	180	330	98
25	180	200	330	110
32	200	220	330	110
40	220	240	345	125
50	250	270	345	125
65	280	300	350	130
80	310	330	385	160
100	350	380	385	170
125	400	450	400	200
150	450	500	415	210
200	500	550	475	240
250	650		525	290
300	800		580	335
350	850		620	375
400	900		660	405
450	900		730	455
500	950		750	465
