进口高灵敏度蒸汽减压阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

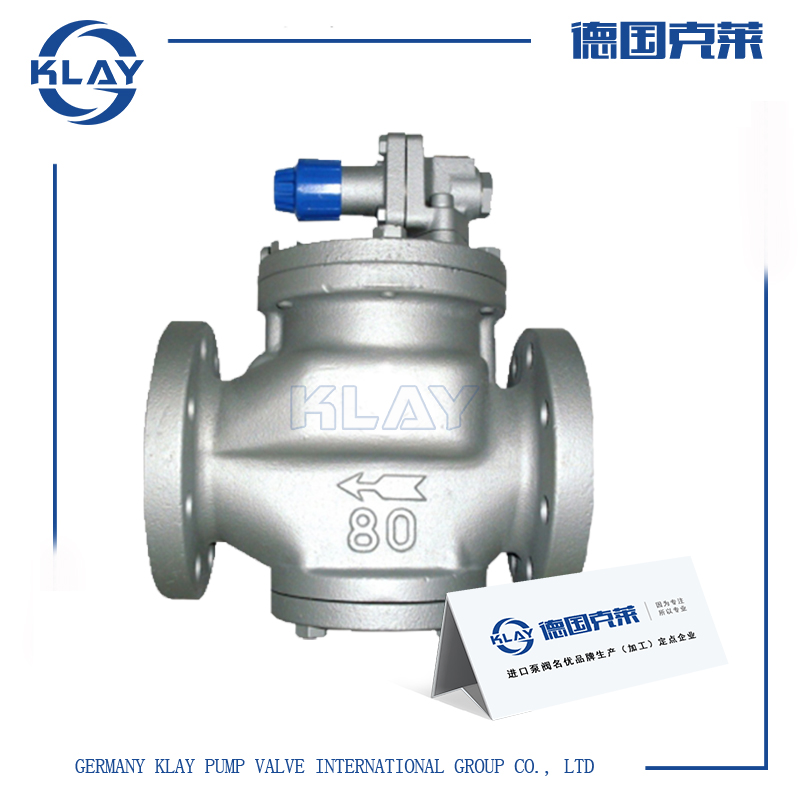

一、进口高灵敏度蒸汽减压阀产品详情

主产品主要用于蒸汽管路，起减压稳压作用从而在提高灵敏度、流量、寿命等方面大大改善了性能。适用于流量大流量变化大，进口压力变化大的蒸汽管路。减压阀在这种类型的减压阀中，双膜片代替了内导式减压阀中的活塞。这个增大的膜片面积能够打开更大的主阀，并且在相同的管道尺寸下，其容量比内导式活塞减压阀更大。另外，膜片对压力变化更为敏感，度可达+/-1%。性更高是由于下游传感线的定位(阀的外部)，其所在位置气体或液体动荡更少。

二、进口高灵敏度蒸汽减压阀技术参数

公称通径：DN15-50mm

使用压力：1.6MPA-2.5MPA

连接方式：法兰连接

形式：弹簧式

主要功能：起减压保护作用

使用介质：蒸汽

材质：铸钢、不锈钢

标准：机械部标准或定做非标

DN	15	20	25	32	40	50
Cv	1	2.5	4	6.5	9	16

三、进口高灵敏度蒸汽减压阀工作原理

启动前导阀弹簧处于自由状态时，主阀和导阀处于关闭状态。导阀有弹簧力作用打开，蒸汽经由导阀进入主隔膜室，一部分蒸汽则经由控制孔流出，当导阀流入的蒸汽大于由控制孔流出的蒸汽，主隔膜阀中的控制压力增大，打开主阀。随着蒸汽流过主阀，下游压力的增量经由感应管反馈，作用在导阀隔膜下，平衡隔膜上部的弹簧压力，使导阀组建关闭节流，维持主隔膜中的压力，控制主阀开度输送适量的蒸汽。调节导阀隔膜上的弹簧即可改变下游压力。
