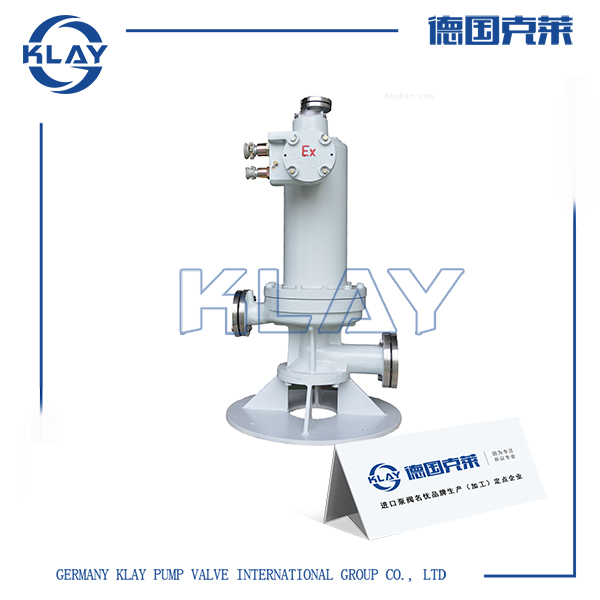

进口立式屏蔽泵

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口立式屏蔽泵产品详情

进口立式屏蔽泵采用同一根轴将电机的转子和柱塞计量泵的叶轮固定在一起，然后用屏蔽套将这一组转子屏蔽住。而电机的定子围绕在屏蔽套的四周，屏蔽套是由金属制成的，因此动力可以通过磁力场传递给转子。而整个转子都在被泵送液体中运转。屏蔽的端部靠法兰或焊接的结构实现静密封。屏蔽套实际上是一个压力容器。定子的内表面和转子的外表面装有耐腐蚀金属薄板制造的定子屏蔽套和转子屏蔽套。各自端面用耐腐蚀金属薄板与它们焊接，与被输送液体分隔，使定子绕组铁芯和转子铁芯不受浸蚀。除了屏蔽套之外，还有一个部件是循环管，利用泵送液体对轴承润滑与冷却，有时也对电机冷却。屏蔽泵的轴向力平衡方式，通常采用自动推力平衡装置，有时也选用叶轮背面装有径向叶片，即背叶轮推力平衡机构。

二、进口立式屏蔽泵技术参数

流量范围：4.4-860m3/h

扬程范围：9.5-80m

配套功率范围：0.55-132KW

出水口径范围：φ40∽φ300mm

介质温度：-15∽160℃

环境温度:<40℃

系统高工作压力：≤1.6MPa

三、进口立式屏蔽泵工作原理

是一种无密封泵，泵和驱动电机都被密封在一个被泵送介质充满的压力容器内，此压力容器只有静密封，并由一个电线组来提供旋转磁场并驱动转子。这种结构取消了传统离心泵具有的旋转轴密封装置，故能做到完全无泄漏。屏蔽泵把泵和电机连在一起，电动机的转子和泵的叶轮固定在同一根轴上，利用屏蔽套将电机的转子和定子隔开，转子在被输送的介质中运转，其动力通过定子磁场传给转子。
