进口动态流量平衡阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

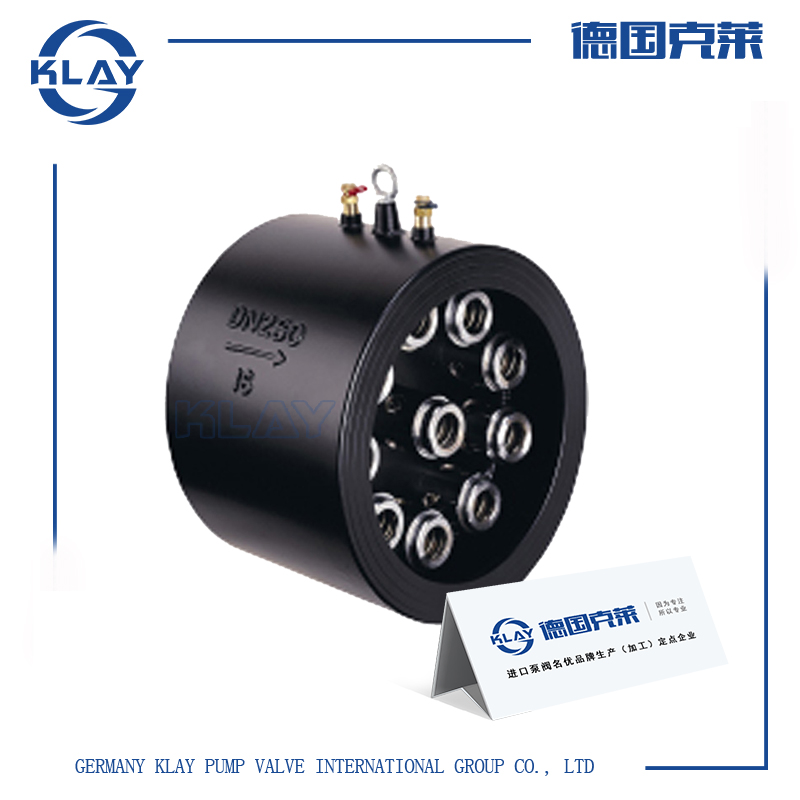

一、进口动态流量平衡阀产品详情

是根据系统工况(压差)变动而自动变化阻力系数,在一定的压差范围内,可以有效地通过流量保持一个常值,即当动态流量平衡阀前后的压差增大时,通过阀门的自动关小的动作能够保持流量不增大,反之,当压差减小时,阀门自动开大,流量仍旧保持恒定,但是,当压差小于或大于阀门正常工作范围时,它毕竟不能提供额外的压头,此时阀门达到全开或全关位置流量仍然比设定流量低或高不能控制。

每一个对夹式动态流量平衡阀出厂时设定流量;其中的阀芯决定流量。阀体内安装多个阀芯,流量范围广(2-730立方米/小时)。阀上可安装压力检测孔,便于检验工作状况。需配对夹式法兰和垫围。

二、进口动态流量平衡阀技术参数

阀体：铸铁、铸钢、不锈钢

阀芯：不锈钢

工作压力：1.6MPa,2.5Mpa

水流温度：110℃

误差：±5%

压差范围：14—220KPa,35—410KPa

法兰连接：DN65~350

三、进口动态流量平衡阀工作原理

当平衡阀前后压差小于最小启动压差是弹簧未被压缩，流通面积最大。当阀门前后压差在工作范围时阀胆压缩弹簧，进入工作状态，水流通过阀胆两边的圆孔和几何型的通道流过;由于阀胆在运动，两边几何流型的通道也因此变化—阀体的流通面积不断变化，在这一压差范围内水流流量基本保持恒定。当平衡阀前后压差超越工作范围是，阀胆完全压缩弹簧，水流只从阀胆两边的圆孔流过，此时阀胆变成了固定的调节器，流量与压差成正比，随压差的增大而增大。
