进口多功能水泵控制阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

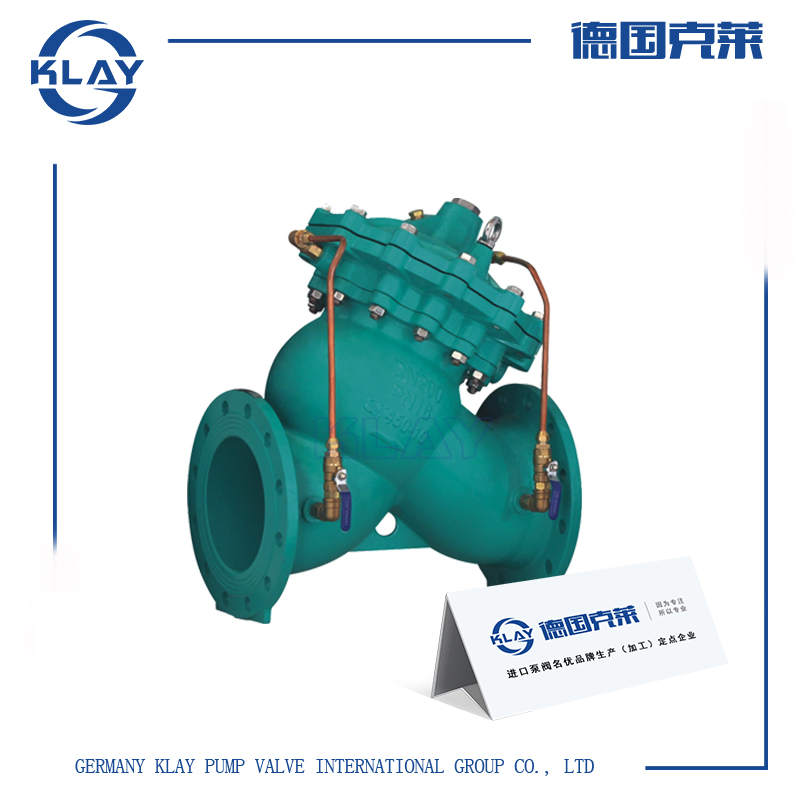

产品介绍一、进口多功能水泵控制阀产品详情
是安装在高层建筑给水系统以及其他给水系统的水泵出口处、防止介质倒流、水锤及水击现象的智能型阀门。该阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效的提高供水系统的安全可靠性。并将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。只需操作水泵电机启闭按扭，阀门即可按照水泵操作规程自动实现启闭，流量大、压力损失小。
二、进口多功能水泵控制阀技术参数
| 公称通径：DN40-DN1200 | 阀体材质：球墨铸铁、铸钢、不锈钢、铜 |
| 公称压力：1.0Mpa-6.4Mpa | 阀盖材质：球墨铸铁、铸钢、不锈钢、铜 |
| 适用温度：0℃-95℃ | 弹簧材质：不锈钢304 |
| 连接方式：法兰连接 | 膜片材质：三元乙丙EPDM |
| 适用介质：水、非腐蚀性液体 | 导阀配件：不锈钢、黄铜 |
| 最小压差：0.1Mpa | 表面处理：环氧树脂涂层 |
| 产品喷涂：GB15607-2008 | 法兰标准：GB/T17241.6 |
| 设计制造：CJ/T219 ；JB/T 10674-2006 | EN1092-2 (BS4504) |
| 结构长度：GB/T12221 | ISO 7005-2 |
| 检验测试：CJ/T219 | DIN 2501 |
三、进口多功能水泵控制阀工作原理
同时具有闸阀、逆止阀、水锤器三种阀件。 这三种阀件在水泵的运行过程中分别起着不同的作用。
1、停泵状态，阀板在出口端及隔膜上腔静压作用下全部关闭;
2、水泵启动时，水压从旁通管传人下腔，主阀板及缓闭阀板在端及下腔水压作用下缓慢开启;。
3、在进水端压力作用下，阀板上升到 大开口状态，开口高度由流量决定;
4、停泵瞬间，流量及压力突然降低，主阀板在重力作用下开始向下滑蒋;
5、当流量接近于零时，主阀被关闭，主阀板上留有泄流孔以减弱水锤冲击力;主阀板上、下形成压力差，阀门出口水压从旁通管进入上腔推动膜片压板，使下腔水排人阀门，缓闭阀板开始缓闭;
6、缓闭阀板 关闭泄流孔，阀门回到停泵初始状态。
四、进口多功能水泵控制阀性能特点
1、超低水损、节能显著：在经济流速时(流速2米/秒)，水头损失小于4mH20;
2、空气隔断、自动排水：主阀关闭时，排水器自动开启、中间腔泄压为零，主阀的上下游之间实现空气隔断或零压隔断，隔断性能安全可靠;
3、节地节材、安装灵活:外形小、自重轻，结构长度仅为现有同类产品的30%;可以水平或垂直安装。
五、进口多功能水泵控制阀外形尺寸
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
L
|
205
|
220
|
245
|
290
|
400
|
425
|
457
|
535
|
610
|
660
|
692
|
750
|
865
|
|
H
|
300
|
330
|
467
|
520
|
550
|
580
|
640
|
778
|
889
|
1010
|
1037
|
1264
|
1294
|
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口多功能水泵控制阀性能参数、结构尺寸、价格等详情请联系我们。
