进口多功能泄压持压阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

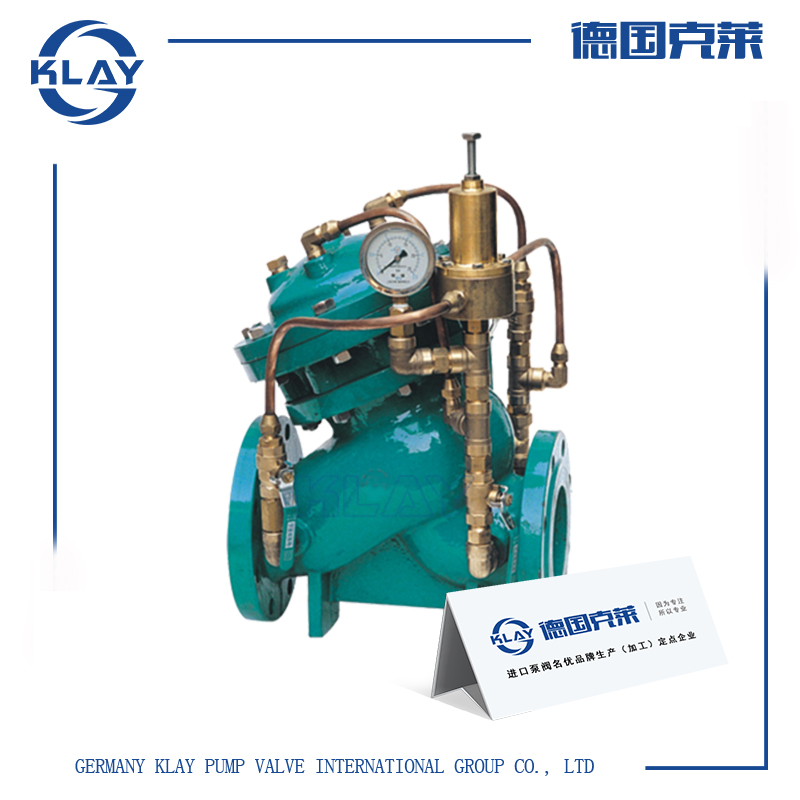

产品介绍一、进口多功能泄压持压阀产品详情
主要用于消防或其他供水系统中，属于消防水力控制阀，以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统，确保系统循环畅通无阻，使阀门能安全可靠地运行。
二、进口多功能泄压持压阀技术参数
| 公称通径：DN40-DN1200 | 阀体材质：球墨铸铁、铸钢、不锈钢、铜 |
| 公称压力：1.0Mpa-6.4Mpa | 阀盖材质：球墨铸铁、铸钢、不锈钢、铜 |
| 适用温度：0℃-95℃ | 弹簧材质：不锈钢304 |
| 连接方式：法兰连接 | 膜片材质：三元乙丙EPDM |
| 适用介质：水、非腐蚀性液体 | 导阀配件：不锈钢、黄铜 |
| 最小压差：0.1Mpa | 表面处理：环氧树脂涂层 |
| 产品喷涂：GB15607-2008 | 法兰标准：GB/T17241.6 |
| 设计制造：CJ/T219 ；JB/T 10674-2006 | EN1092-2 (BS4504) |
| 结构长度：GB/T12221 | ISO 7005-2 |
| 检验测试：CJ/T219 | DIN 2501 |
三、进口多功能泄压持压阀工作原理
1、利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力，并通过接管系统和控制室的反馈作用来稳定出口压力。多功能泄压/持压阀利用针型调节阀、导阀进行水压自力控制，不需要附加其它装置和能源，维护保养简便，受进口压力和流量影响小，压力控制准确度高，减压稳压可靠;
2、当管道从进水端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上，当出口压力高于导阀设定值时，导阀关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高;
3、当出口压力降到导阀设定压力时导阀开启，控制室向下游排水。由于导阀的排水量大于针阀的进水量，主阀控制室压力下降，进口压力使主阀开启。稳定状态下，控制室进水、排水相同，开度不变，出口压力不变。调节导阀弹簧即可设定出口压力。
四、进口多功能泄压持压阀性能特点
1、作泄压阀：当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开;
2、作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。
五、进口多功能泄压持压阀外形尺寸
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
L
|
205
|
220
|
245
|
290
|
400
|
425
|
457
|
535
|
610
|
660
|
692
|
750
|
865
|
|
H
|
300
|
330
|
467
|
520
|
550
|
580
|
640
|
778
|
889
|
1010
|
1037
|
1264
|
1294
|
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口多功能泄压持压阀性能参数、结构尺寸、价格等详情请联系我们。
