进口衬氟旋塞阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

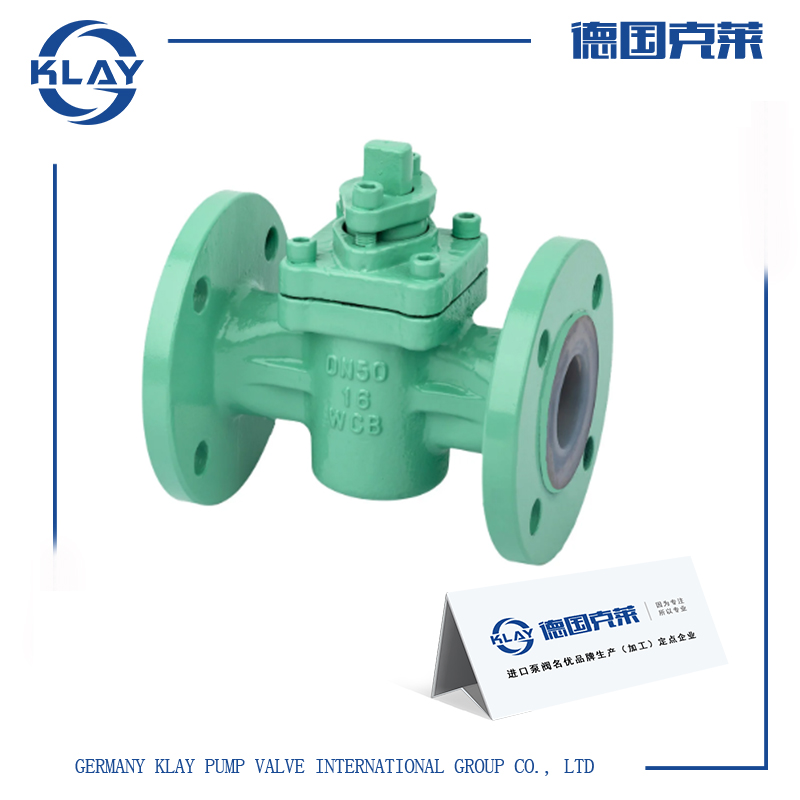

产品介绍一、进口衬氟旋塞阀产品详情
进口衬氟旋塞阀是用带通孔的塞体作启闭件，塞体随阀杆转动，以实现启闭动作的阀门。旋塞阀启闭迅速、流体阻力小。本系列有衬里旋塞阀(全衬型)和衬套旋塞阀(半衬型)。旋塞阀多用于截断介质流动。
二、进口衬氟旋塞阀技术参数
产品品牌：德国克莱KLAY
产品口径：DN20-DN250
产品压力：1.0Mpa
产品材质：铸铁，铸钢
产品应用：有机酸,强酸,强碱
三、进口衬氟旋塞阀应用范围
适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
四、进口衬氟旋塞阀优势特点
1、旋塞与衬里阀体带有理想的锥度设计，当在使用过程中由于磨损而不能密封时，可通过调整阀盖上的调节螺钉使旋塞向下移动，补偿加在密封面的密封力。
2、顶密封组件组成二道外密封，在密封面失效的情况下，阻止介质从阀杆向外泄漏。
3、把上阀盖上的四个螺栓打开后，就可以取出阀内所有部件，进行直接更换阀门零件而不需要从管道上取下阀门。
4、具有进出口端同时密封的优点，在整个工作过程当中密封 面摩擦系数小，塞体运转灵活，不需要润滑。
5、密封性能好，使用寿命长。
6、更换零件衬里材料可适用各种介质。
五、进口衬氟旋塞阀结构尺寸
| DN | L | D | D1 | D2 | Z-d | f | b | H | W | H0 |
| 15 | 110 | 95 | 65 | 45 | 4-14 | 2 | 14 | 85 | 180 | |
| 20 | 117 | 105 | 75 | 55 | 4-14 | 2 | 14 | 88 | 180 | |
| 25 | 127 | 115 | 85 | 65 | 4-14 | 2 | 14 | 98 | 260 | |
| 32 | 140 | 140 | 100 | 78 | 4-18 | 3 | 16 | 101 | 260 | |
| 40 | 165 | 150 | 110 | 85 | 4-18 | 3 | 16 | 128 | 320 | |
| 50 | 178 | 165 | 125 | 100 | 4-18 | 3 | 16 | 128 | 320 | |
| 65 | 190 | 185 | 145 | 120 | 4-18 | 3 | 18 | 135 | 320 | |
| 80 | 203 | 200 | 160 | 135 | 8-18 | 3 | 20 | 164 | 400 | 322 |
| 100 | 229 | 220 | 180 | 155 | 8-18 | 3 | 20 | 178 | 400 | 332 |
| 125 | 254 | 250 | 210 | 185 | 8-18 | 3 | 22 | 205 | 385 | |
| 150 | 267 | 285 | 240 | 210 | 8-23 | 3 | 24 | 220 | 405 | |
| 200 | 292 | 340 | 295 | 265 | 8-23 | 3 | 26 | 455 | ||
| 250 | 330 | 395 | 350 | 320 | 12-23 | 4 | 28 | 490 |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口衬氟旋塞阀型号参数、结构原理、价格等详情请联系我们。
