进口内螺纹旋塞阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

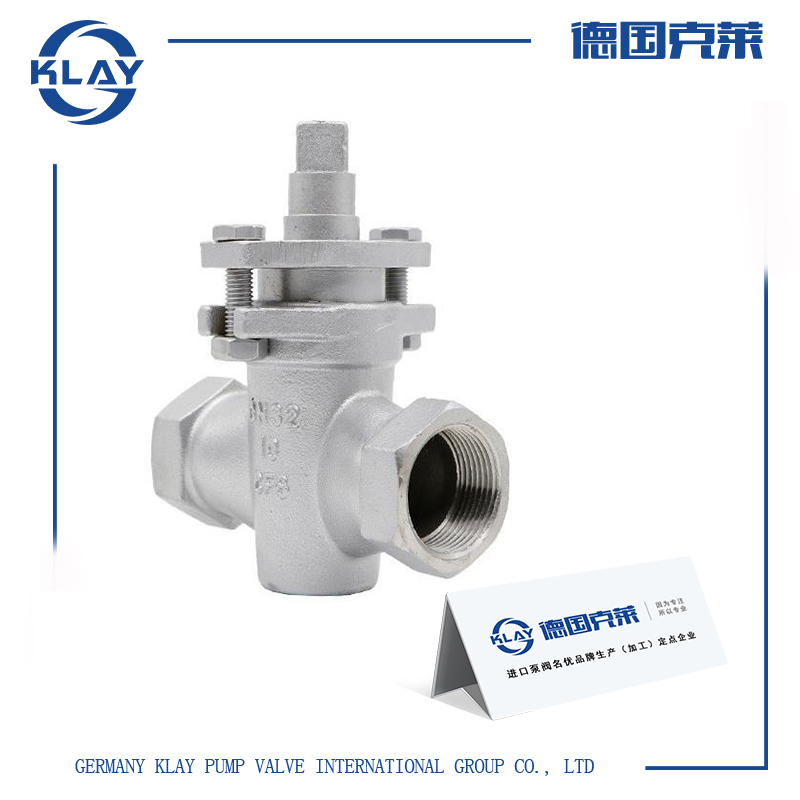

产品介绍一、进口内螺纹旋塞阀产品详情
进口内螺纹二通旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。进口旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形;而在锥形阀塞中，通道成梯形。
二、进口内螺纹旋塞阀技术参数
口径：DN15-DN100
阀体：铸铁，铸钢，不锈钢
压力：1.0Mpa
塞子：铸铁，铸钢，不锈钢
压盖：铸铁，铸钢，不锈钢
填料：油浸石棉盘根，柔性石墨
应用：水，蒸汽，油品
三、进口内螺纹旋塞阀优势特点
适用于经常操作，启闭迅速、轻便。流体阻力小。结构简单，相对体积小，重量轻，便于维修。密封性能好，不受安装方向的限制，介质的流向可任意。无振动，噪声小。
四、进口内螺纹旋塞阀结构尺寸
公称压力 PN（MPa） | 公称通径 DN（mm） | 尺寸（mm） | |||||||
L | D | D1 | D2 | z-фd | □s | h | H | ||
1.0 | 25 | 145 | 115 | 85 | 56 | 4╳ф14 | 17 | 38 | 133 |
32 | 170 | 135 | 100 | 78 | 4╳ф18 | 18 | 45 | 152 | |
40 | 180 | 145 | 110 | 85 | 4╳ф18 | 24 | 55 | 212 | |
50 | 200 | 160 | 125 | 100 | 4╳ф18 | 28 | 74 | 260 | |
65 | 220 | 180 | 145 | 120 | 4╳ф18 | 32 | 82 | 295 | |
80 | 250 | 195 | 160 | 135 | 4╳ф18 | 40 | 95 | 327 | |
100 | 300 | 215 | 180 | 155 | 8╳ф18 | 45 | 135 | 425 | |
125 | 350 | 245 | 210 | 185 | 8╳ф18 | 54 | 154 | 482 | |
150 | 400 | 280 | 240 | 210 | 8╳ф23 | 62 | 172 | 512 | |
200 | 450 | 335 | 295 | 265 | 8╳ф23 | 75 | 195 | 605 | |
250 | 530 | 390 | 350 | 320 | 8╳ф23 | 85 | 230 | 660 | |
300 | 580 | 440 | 400 | 368 | 8╳ф23 | 100 | 263 | 760 | |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口内螺纹旋塞阀型号参数、结构原理、价格等详情请联系我们。
