进口保温闸阀

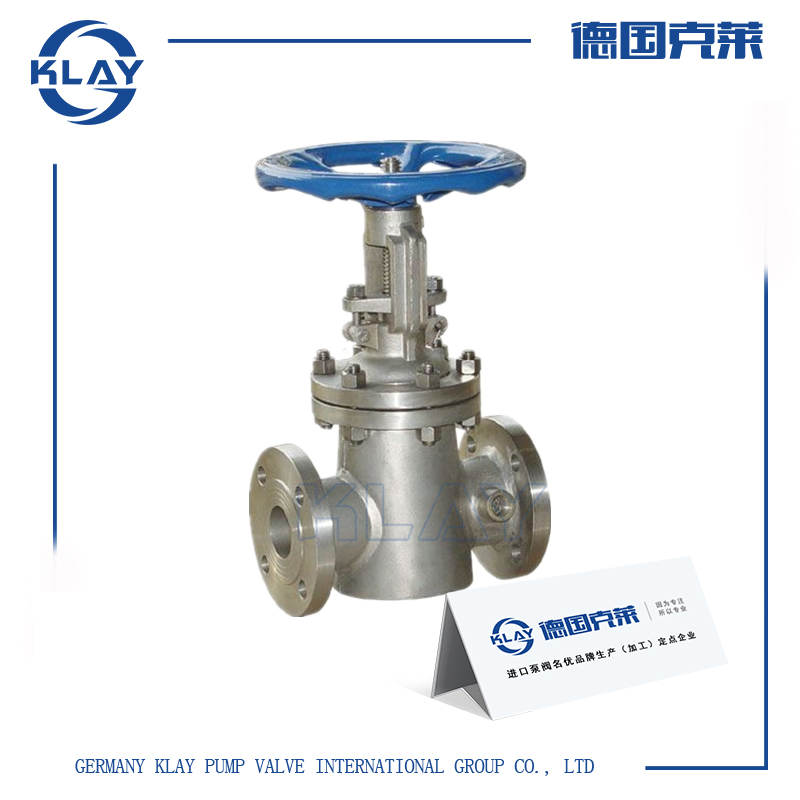

一、进口保温闸阀产品详情

作用是用于一些保温介质的控制阀门，采用保温设计能够防止导热油、蒸汽等介质在常温下凝固或者结晶。此产品是在普通的闸阀的基础上焊接保温夹套，在有的地方也称之为夹套闸阀，在阀体两侧都装有接口根据需要采用法兰或者螺纹的形式连接。保温闸阀是保温阀门当中最常的产品，能够广泛的应用在石油、冶金、沥青、化工等项目当中。

二、进口保温闸阀技术参数

公称压力	试验压力(MPa)			工作温度℃	适用介质
	强度(水)(MPa)	密封(水)(MPa)	低压密封(空气)(MPa)
1.6	2.4	1.8	0.6	≤425	酸、碱、滤清类
2.5	3.8	2.8	0.6	≤550	酸、碱、滤清类
4.0	6.0	4.4	0.6	≤450	酸、碱、滤清类
6.4	9.6	7.0	0.6	≤300	酸、碱、滤清类

三、进口保温闸阀工作原理

进口保温闸阀的闸板有两个密封面，常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为5°C，介质温度不高时为250°C。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板;也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

四、进口保温闸阀性能特点

可根据现场工况，使用弹簧填料技术防止泄漏，使用安全性更高。使用优质柔性石墨或PTFE及其他填料材料。

五、进口保温闸阀外形尺寸

压力	公称通径 DN	尺寸（mm）
		L	D	D1	D2	b	z-d	H	D0
1.6	40	200	160	125	100	18-3	4-18	310	200
	50	250	180	145	120	18-3	4-18	358	240
	65	265	195	160	135	20-3	8-18	373	240
	80	280	215	180	155	20-3	8-18	435	280
	100	300	245	210	185	22-3	8-18	500	300
	125	325	280	240	210	24-3	8-23	614	320
	150	350	335	295	265	26-3	12-23	674	360
	200	400	405	355	320	30-3	12-25	818	400
	250	450	460	410	375	30-4	12-25	969	450
	300	500	520	470	435	34-4	16-25	1145	560
2.5	40	200	160	125	100	20-3	4-18	358	240
	50	250	180	145	120	22-3	8-18	373	240
	65	265	195	160	135	22-3	8-18	435	280
	80	280	230	190	160	24-3	8-18	500	300
	100	300	270	220	188	28-3	8-15	614	320
	125	325	300	250	218	30-3	8-25	674	360
	150	350	360	310	278	34-3	12-25	818	400
	200	400	425	370	332	36-3	12-30	969	450
	250	450	485	430	390	40-4	12-30	1145	560
	300	500	550	490	448	40-4	16-34	1145	640

温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口保温闸阀性能参数、结构尺寸、价格等详情请联系我们。
