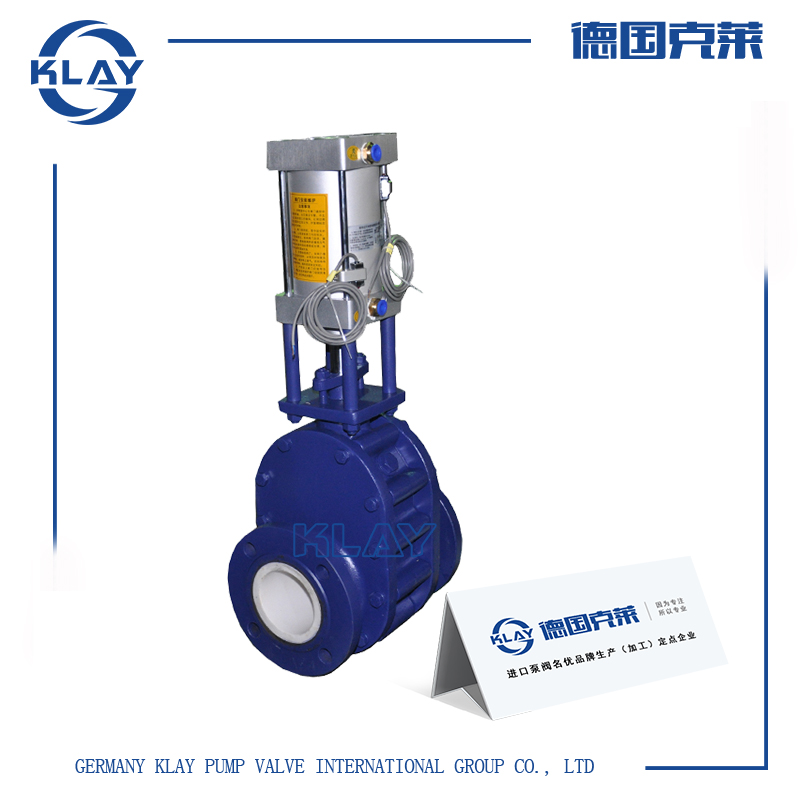

进口气动闸阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口气动闸阀产品详情

由于采用双层气缸结构，其与单气缸式气动闸阀相比，提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且，由于气动闸阀具备缓冲机构，能有效地减速轻了关闭闸阀时，由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损。通过变化执行器和阀体可演变成气动切断闸阀、气动高温高压闸阀等产品。

二、进口气动闸阀技术参数

公称通径：DN50-DN1200

适用温度：-40℃～425℃接近开关

阀体材质：铸铁、铸钢、不锈钢电/气阀门定位器(调节型用)

公称压力：1.6Mpa-6.4Mpa

气源压力：0.4～0.6MPa

作用方式：气动(带手动)

产品形式：单作用、双作用

三、进口气动闸阀工作原理

工作借助压缩空气驱动阀门做起闭运动，在管线上用于节流介质，作为开关阀使用，一般闸阀不适合用于调节型阀门使用。台臣牌气动闸阀闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。该气动闸阀流体阻力小、结构紧凑、适用于高温高压场合，广泛应用于石油、化工、电厂、钢厂等行业作为远程开关阀门使用。

四、进口气动闸阀性能特点

1、主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞、活塞杆、隔板连同缓冲机构、手动机构、气动-手动转换装置和阀盖填料装置等部分组成；

2、上活塞行至行程上端可顶上上回讯器，使之发讯;下活塞行之行程下端可顶下下回讯器，使之发讯，以作为闸阀开闭信息在中央操作室的模拟仪表盘上进行显示；

3、闸板是处于提升状态还是下降状态。闸阀关闭时，外伸指示杆位于最低位置;反之，闸阀全开时，外伸指示杆位于最高位置。此即为本阀启闭状态的现场指示；
