进口高压高温闸阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

在线订购

产品介绍

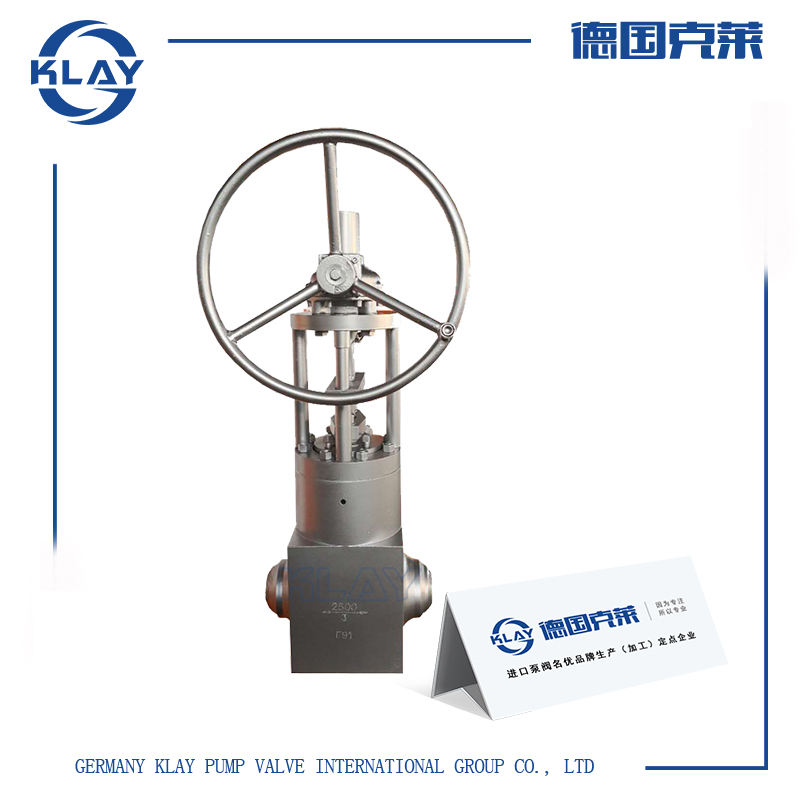

一、进口高压高温闸阀产品详情

该阀门适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。

二、进口高压高温闸阀技术参数

压力环境 : 1500LB,2500LB，3500LB

阀体材质: 整体锻造A105，F11,F22,F91等特殊材质

连接形式: 焊接

公称通径: 2"-8"

适用介质:水，油品，蒸汽-碳钢+铬钼钢

硝酸，醋酸类等-不锈钢

丙烷，乙烯等-低温钢

三、进口高压高温闸阀工作原理

有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准型,另一种是按JB3595标准型.其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝(网)。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。

四、进口高压高温闸阀性能特点

1、中部无阀盖压力自紧式连结;

2、闸板为要楔式弹性单闸板或楔式双闸板结构;

3、闸板/阀座双面堆焊钻基硬质合金;

4、抗高温蠕变设计;

5、阀杆采用渗氮型沉淀硬化不锈钢;

6、有手动、齿轮(伞形齿轮和正齿轮)传动、电动。

五、进口高压高温闸阀外形尺寸

公称通径 DN （ mm ）	主要尺寸（ mm ）
公称通径 DN （ mm ）	L	D1	D2
150	650	164	200
175	750	186	223
200	800	200	262
225	850	233	282
250	950	275	325
300	1200	312	380
150	700	150	200
175	750	175	223
200	800	200	262
225	850	220	282
250	950	265	325
300	1194	305	380
150	700	150	200
175	750	170	225
200	800	200	262
225	850	207	283
250	950	250	325
300	1245	265	377
