解析进口化工泵正确压力计算方式

进口化工泵是欧美联合设计的节能泵，泵的性能，技术要求，根据国际标准ISO2858所规定的性能和尺寸设计的，可分为不锈钢进口化工泵，塑料进口化工泵，氟塑料进口化工泵，电动进口化工泵，气动进口化工泵等优质品牌。


很多客户购买后进口化工泵经常出现问题，经过德国克莱KLAY工程师走访许多工厂发现是由于计算方法计算错误造成选型偏差，下面分享正确进口化工泵的压力计算方式：

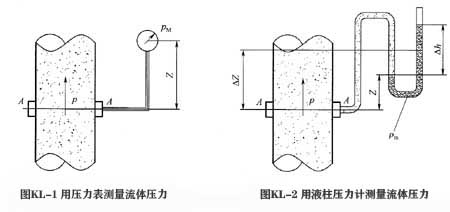

1、用压力表计算截面A-A处的压力，图KL-1如图所示

P/ρg=PM/ρg+Z

式中PM-表压力;

Z-表位高差。

压力表位置越高，测得的压力越低，压力表位置越低，测得的压力越高。对计算截面(基准面)的压力而言，表位在基准面上方加上Z，在下方应减去Z，即上加下减。如果压力表连接管路内充满气体，则Z=0。

2、用液柱压力计计算截面A-A处的压力，图KL-2如图所示

p=ρmgΔh+ρgZ

p/ρg=ρmgΔh/ρ+Z

液拄压力计和进口化工泵压力表一样也是位置越高，测得的压力越低，位置越低，测得的压力越高对计算截面(基准面)的压力而言，液位计0位在基准面上方应加上Z，在下方应减去Z.即上加下减。Z为连接测压点侧测压液体平面至基准面的高度，如果压力计连接管路内充满气体，则Z=0。可以看出，在计算压力时，每计算一次压力，Z都要改变，很不便于计算。因此，可以把Z算到△h液柱中间，即两侧液柱水平位置，水平位置到基准面的高度用△Z表示，计算公式变为

p/ρg=ρmgΔh/ρ-0.5Δh=Δh(ρm-0.5ρ)/ ρ+△Z

如果是水银液柱计(ρm=13.6×103 kg/m3)，计算液体介质为清水(ρ=1×103

Kg/m3)，则上式变为p/ρg=13.1Δh+ΔZ
