进口弹簧式安全阀
- 订购说明:
- ·克莱产品:如有指定型号标准,请直拨销售热线咨询价格,了解详情!
- ·技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
- ·产品订货参数:通径(DN),公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等)。
- ·产品驱动方式:手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
产品介绍

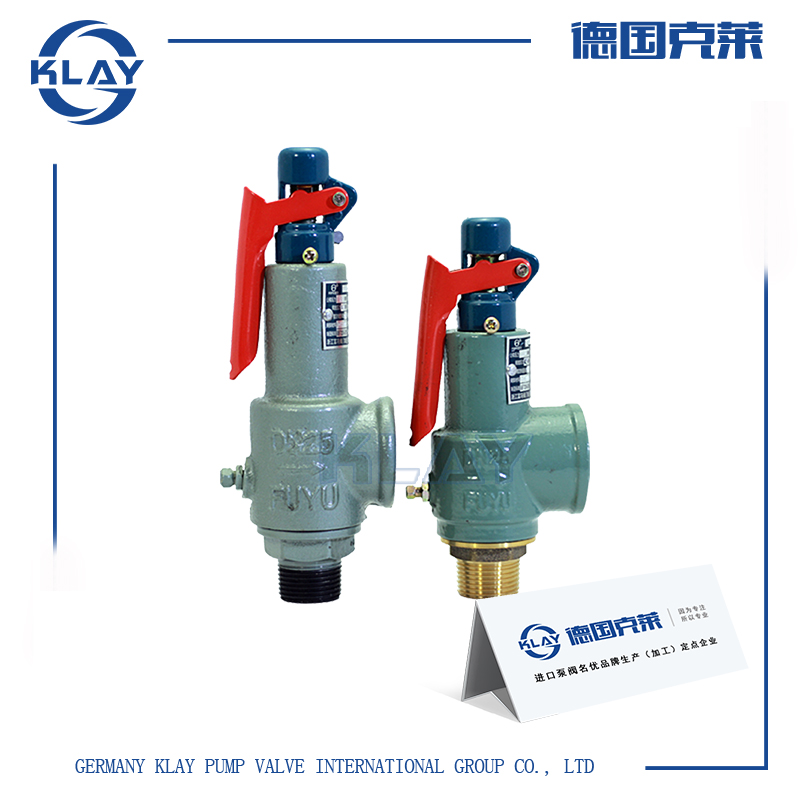

一、进口弹簧式安全阀产品详情
适用于工作温度≤200℃的水、空气、蒸气等介质的设备或管路上。A27Y适用于工作温度≤200℃有腐蚀性介质的设备或管路上,作为超压保护装置。
二、进口弹簧式安全阀技术参数
连接方式:法兰连接、焊接连接、丝扣、螺纹
工作压力:0.1MPA-64MPA
阀门口径:DN2~DN600
工作温度:-20度至500度
阀体材质:铸钢、不锈钢、铬钼钢、铬钼钒钢、双相不锈钢、黄铜等
三、进口弹簧式安全阀工作原理
是指阀瓣开启高度以及泄放量相对较小的安全阀。具体指阀瓣的规定开启高度h在d1/40~d2/20之间(d1为阀座喉部直径)。阀瓣密封面有平面和锥面两种,它们的排放面积分别按阀瓣与阀座之间形成的圆柱面或圆锥面帘面积来计。优点是结构简单,制造、维修和试验调节都比较方便。适用于泄放量较小、背压较大及要求系统压力平稳的场合。
四、进口弹簧式安全阀性能特点
结构形式:垂锤式、杠杆式、弹簧式和先导式(脉冲式);阀体构造:封闭式和不封闭式两种。封闭式安全阀即排除的介质不外泄,全部沿着出口排泄到指定地点,一般用在有毒和腐蚀性介质中。对于空气和蒸汽用安全阀,多采用不封闭式安全阀。对于安全阀产品的选用,应按实际密封压力来确定。对于弹簧式安全阀,在一种公称压力(PN)范围内,具有几种工作压力级的弹簧。
五、进口弹簧式安全阀外形尺寸
公称通径
|
do
|
Rc
|
L
|
L1
|
G
|
H
|
15
|
10
|
1/2"
|
40
|
65
|
1/2"
|
135
|
20
|
15
|
3/4"
|
45
|
70
|
3/4"
|
140
|
25
|
20
|
1"
|
45
|
76
|
1"
|
155
|
32
|
25
|
11/4"
|
55
|
85
|
11/4"
|
170
|
40
|
32
|
11/2"
|
55
|
85
|
11/2"
|
310
|
50
|
40
|
2"
|
67
|
100
|
2"
|
322
|
65
|
50
|
21/2"
|
76
|
112
|
21/2"
|
344
|
80
|
65
|
3"
|
110
|
135
|
3"
|
395
|
温馨提示:
本文中所述文字、数据、品牌、图片仅用于参考,如需查看更多的进口弹簧式安全阀性能参数、结构尺寸、价格等详情请联系我们。
