进口法兰安全阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

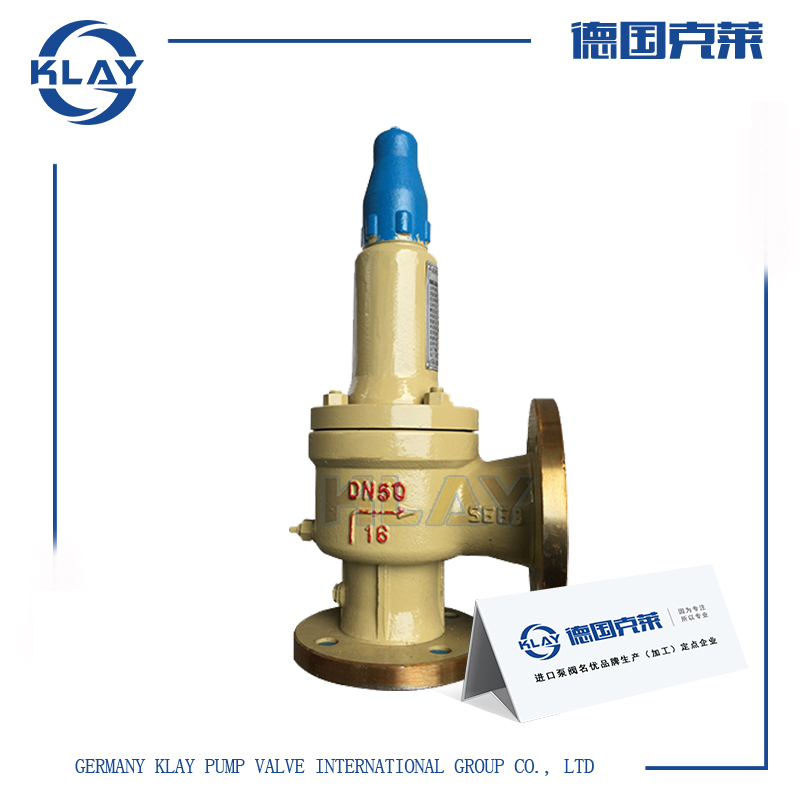

产品介绍一、进口法兰安全阀产品详情
封闭式安全阀的阀盖是封闭的，利于防止灰尘和杂物侵入，防止有毒和易燃介质溢出;开放式安全阀由于阀盖敞开，利于降低弹簧腔室的温度，主要用于蒸汽介质管道及容器;带散热器安全阀主要适用于介质温度超过350℃的工况;带扳手弹簧式安全阀当介质压力达到开启压力的75%以上时，可利用扳手作为手动开启。
二、进口法兰安全阀技术参数
公称通径：DN20-DN300
公称压力：1.6Mpa-32Mpa
适用温度：-30℃-350℃
适用介质：蒸汽、空气、水等介质
阀体材质：铸钢、碳钢、不锈钢
连接方式：法兰连接
三、进口法兰安全阀工作原理
指依靠弹簧的弹性压力而将阀的瓣膜或柱塞等密封件闭锁，一旦当压力容器的压力异常后产生的高压将克服安全阀的弹簧压力，所以闭锁装置被顶开，形成了一个泄压通道，将高压泄放掉。根据阀瓣开启高度不同又分为全起式和微起式两种。全起式泄放量大，回弹力好，适用于液体和气体介质，微起式只宜用于液体介质。
四、进口法兰安全阀性能特点
1、操作方式：自动 设计特色 阀瓣处设有反冲盘部件;
2、整定压力偏差小，可达±3%;启闭压差≤15%;
3、选用优质的弹簧钢，保证弹簧的寿命和稳定性;
4、平面结构的阀瓣和阀座易于维修和重新加工;
5、整定压力范围大:0.1～16.0MPa;
6、选用优质的弹簧钢，保证弹簧的寿命和稳定性;
7、平面结构的阀瓣和阀座易于维修和重新加工。
五、进口法兰安全阀外形尺寸
|
公称通径 |
do |
D |
K |
g |
g1 |
b |
f |
f1 |
Z-ød |
f |
L |
L1 |
H |
|
20 |
15 |
105 |
75 |
|
55 |
16 |
2 |
|
4-14 |
2 |
110 |
95 |
411 |
|
25 |
16 |
115 |
85 |
|
65 |
16 |
2 |
|
4-14 |
2 |
110 |
95 |
411 |
|
32 |
20 |
140 |
100 |
|
78 |
18 |
2 |
|
4-18 |
3 |
115 |
100 |
411 |
|
40 |
25 |
150 |
110 |
|
85 |
18 |
3 |
|
4-18 |
3 |
120 |
110 |
472 |
|
50 |
32 |
165 |
125 |
|
100 |
20 |
3 |
|
4-18 |
3 |
135 |
120 |
532 |
|
65 |
40 |
185 |
145 |
|
120 |
20 |
3 |
|
4-18 |
3 |
160 |
140 |
556 |
|
80 |
50 |
200 |
160 |
|
135 |
20 |
3 |
|
8-18 |
3 |
170 |
135 |
561 |
|
100 |
65 |
220 |
180 |
|
155 |
20 |
3 |
|
8-18 |
3 |
195 |
175 |
667 |
|
125 |
80 |
250 |
210 |
|
185 |
22 |
3 |
|
8-18 |
3 |
210 |
190 |
857 |
|
150 |
100 |
285 |
240 |
|
210 |
24 |
3 |
|
8-23 |
3 |
255 |
230 |
915 |
|
200 |
125 |
340 |
295 |
|
265 |
26 |
3 |
|
12-23 |
3 |
300 |
260 |
1073 |
|
250 |
150 |
405 |
355 |
|
320 |
30 |
3 |
|
12-26 |
4 |
350 |
320 |
1307 |
|
300 |
220 |
460 |
410 |
|
375 |
30 |
4 |
|
12-26 |
4 |
370 |
350 |
1233 |
|
350 |
250 |
520 |
470 |
|
435 |
34 |
4 |
|
16-26 |
4 |
500 |
450 |
1711 |
|
400 |
280 |
580 |
525 |
|
485 |
36 |
4 |
|
16-30 |
4 |
500 |
450 |
1780 |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口法兰安全阀性能参数、结构尺寸、价格等详情请联系我们。
