进口磁力自吸泵

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

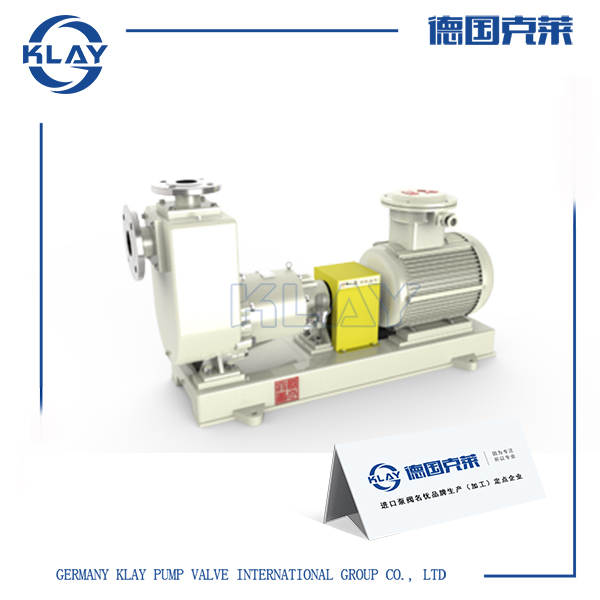

一、进口磁力自吸泵产品详情

「德国克莱」进口无泄漏磁力自吸泵(简称：磁力自吸泵)是应用现代磁力学原理，利用永磁体的磁力传动实现扭矩的无接触传递，采用外混式轴向回水结构设计，就是电机带动外转子(即外磁钢)总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转，由于介质封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成。泵启动后在离心力的作用下，吸水室中的剩余液体与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着流速的减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用，解决了机械传动泵的轴封泄漏，而设计的全密封、无泄漏、无污染、强自吸、高效节能的新型工业用泵，性能达到国际标准、可替其他代价格昂贵进口的化工泵。

二、进口磁力自吸泵技术参数

名称：	进口磁力自吸泵
型号：	KLICZ
输送介质：	醇，苯，酚，脂，氯等中性或腐蚀性液体
适用行业：	化工，医药，易燃，易爆，易挥发，高危行业
产品特点：	无泄漏
结构形式：	卧式、泵与电机联轴器
自吸高度：	4m
口径：	25～200mm
流量：	1.5～400m3/h
扬程：	10～125m
转速：	1450/2900r/min
工作温度：	-20～+350℃
压力等级：	1.6Mpa
功率：	1.1～1100KW

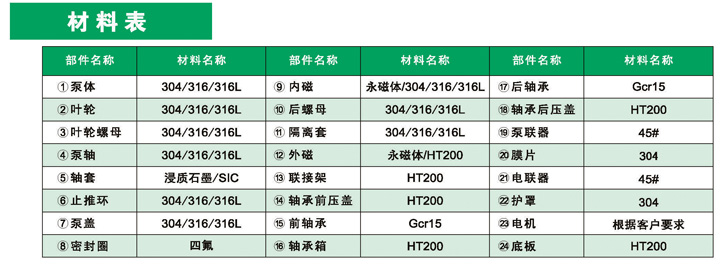

材料：	304、304L、316、316L

三、进口磁力自吸泵产品用途

广泛应用于石油、化工、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体，尤其适用于易燃、易爆、易挥发、有毒、高温、强碱、有机容剂和贵重液体的输送。

四、进口磁力自吸泵优势特点

1、泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造。具有流道宽、效率高、汽蚀余量性能好、径向力小、流道光洁和互换性好等特点;

2、磁铁选用铁氧体磁体、钕铁硼和钐钴，具有良好的磁性，耐高温，不退磁;它的磁能积为28兆高斯奥特斯，可耐受温度的极限是350℃，在常规冷却的条件下，限定其*高使用温度为260℃，可以程度不免退磁，使得磁材料的理论使用寿命高达20年;

3、轴套、滑动轴承采用高耐磨的碳化硅、石墨、四氟等材料，并设置了润滑槽，有效地保证泵的使用寿命;

4、气液混合自吸式设计，具有强自吸功能，自吸高度可达4m;

5、无需独立润滑和冷却水，降低了能耗;

6、国际标准轴联后拉式设计，无需拆卸管道，维修方便。

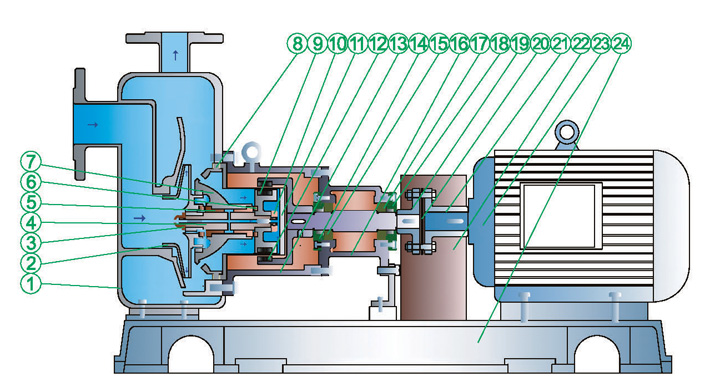

五、进口磁力自吸泵结构图表

转速r/min	流量 m3/h	扬程 m	效率％	自吸高度 m	进口X出口 mm	电机功率 kw
2900	1.5	22	18	0-8	25×20	1.1
	2	20	20
	3.2	18.5	24
1450	0.75	5.4	15			0.37
	1	5	17
	1.6	4.6	21
2900	1.5	34.3	19	0-8	25×20	1.5
	2	32	22
	3.2	29.6	25
1450	0.75	8.5	16			0.37
	1	8	18
	1.6	7.5	24
2900	1.5	42	28	0-8	25×20	3
	2	40	32
	3.2	38	30
1450	0.75	10.5	15			0.55
	1	10	18
	1.6	9.5	24
2900	1.5	52.5	18	0-8	25×20	4
	2	50	20
	3.2	48	22
1450	0.75	13.1	15			0.75
	1	12.5	18
	1.6	12	24
2900	1.5	62	26	0-8	25×20	7.5
	2	60	30
	3.2	58	28
1450	0.75	15.5	15			1.5
	1	15	18
	1.6	14.5	24
2900	1.5	72	26	0-8	25×20	5.5
	2	70	30
	3.2	68	28
1450	0.75	18	15			1.1
	1	17.5	18
	1.6	17	24
2900	1.5	82	12	0-8	25×20	7.5
	2	80	18
	3.2	78.5	26
1450	0.75	20.5	11			1.5
	1	20	16
	1.6	19.5	24
2900	2	22	20.5	0-8	32×20	1.5
	3.2	20	20
	5.5	18.5	18
1450	1	5.4	24			0.55
	1.6	5	22
	2.75	4.6	22.5
2900	2	34.3	25	0-8	32×20	2.2
	3.2	32	24
	5.5	29.6	21.5
1450	1	8.5	18			0.55
	1.6	8	22
	2.75	7.5	24.5
2900	2	42	32	0-8	32×20	4
	3.2	40	36
	5.5	38	34
1450	1	10.5	25			0.75
	1.6	10	28
	2.75	9.5	26
2900	2	52.5	22	0-8	32×20	4
	3.2	50	26
	5.5	48	28.5
1450	1	13.1	15			0.75
	1.6	12.5	18
	2.75	12	19.5
2900	2	62	26	0-8	32×20	7.5
	3.2	60	30
	5.5	58	28
1450	1	15.5	15			1.1
	1.6	15	18
	2.75	14.5	24
2900	2	72	26	0-8	32×20	7.5
	3.2	70	30
	5.5	68	28
1450	1	18	15			1.1
	1.6	17.5	18
	2.75	17	24
2900	2	82	16	0-8	32×20	11
	3.2	80	20
	5.5	78.5	23
1450	1	20.5	15			1.5
	1.6	20	18
	2.75	19.5	24
2900	4.4	22	30	0-8	40×25	2.2
	6.3	20	31
	8.3	18.5	32
1450	2.2	5.4	26			0.55
	3.2	5	28
	4.2	4.6	32
2900	4.4	34.3	30	0-8	40×25	3
	6.3	32	31
	8.3	29.6	32
1450	2.2	8.5	23			0.55
	3.2	8	25
	4.2	7.5	28
2900	4.4	42	26	0-8	40×25	4
	6.3	40	33
	8.3	38	32
1450	2.2	10.5	25			0.55
	3.2	10	28
	4.2	9.5	26
2900	4.4	52.5	20	0-8	40×25	5.5
	6.3	50	23
	8.3	48	30
1450	2.2	13.1	25			1.1
	3.2	12.5	28
	4.2	12	26
2900	4.4	62	24	0-8	40×25	7.5
	6.3	60	28
	8.3	58	28
1450	2.2	15.5	20			1.1
	3.2	15	24
	4.2	14.5	22
2900	4.4	72	24	0-8	40×25	11
	6.3	70	28
	8.3	68	28
1450	2.2	18	20			1.5
	3.2	17.5	24
	4.2	17	22
2900	4.4	82	24	0-8	40×25	11
	6.3	80	28
	8.3	78.5	28
1450	2.2	20.5	20			1.5
	3.2	20	24
	4.2	19.5	22
2900	7.5	22	43	0-8	50×32	3
	12.5	20	51
	15	18.5	49
1450	3.75	5.4	40			0.55
	6.3	5	45
	7.5	4.6	42
2900	7.5	34.3	35	0-8	50×32	4
	12.5	32	47
	15	29.6	47
1450	3.72	8.5	30			0.55
	6.3	8	40
	7.5	7.5	40
2900	7.5	42	28	0-8	50×32	5.5
	12.5	40	39
	15	38	43
1450	3.7	10.5	23			0.75
	6.3	10	33
	7.5	9.5	36
2900	7.5	52.5	28	0-8	50×32	7.5
	12.5	50	40
	15	48	48
1450	3.7	13.1	22			1.1
	6.3	12.5	33
	7.5	12	40
2900	7.5	62	23	0-8	50×32	7.5
	12.5	60	33
	15	58	36.5
1450	3.75	15.5	17			1.1
	6.3	15	27
	7.5	14.5	31
2900	7.5	72	23	0-8	50×32	15
	12.5	70	33
	15	68	36.5
1450	3.75	18	17			2.2
	6.3	17.5	27
	7.5	17	31
2900	7.5	82	23	0-8	50×32	18.5
	12.5	80	33
	15	78.5	36.5
1450	3.75	20.5	17			2.2
	6.3	20	30
	7.5	19.5	33
2900	15	21.8	46	0-8	65×50	4
	25	20	61
	30	18.5	67
1450	7.5	5.35	46			0.55
	12.5	5	61
	15	4.7	67
2900	15	35	46	0-8	65×50	5.5
	25	32	56
	30	30	65
1450	7.5	8.8	40			1.1
	12.5	8	51
	15	7.2	60
2900	15	42	41	0-8	65×40	7.5
	25	40	52
	30	38	53.5
1450	7.5	10.5	35			1.5
	12.5	10	46
	15	9.5	47.5
2900	15	53	35	0-8	65×40	11
	25	50	51
	30	47	48
1450	7.5	13.2	30			1.5
	12.5	12.5	46
	15	11.8	42
2900	15	62	34	0-8	65×40	15
	25	60	46
	30	58	50
1450	7.5	15.5	28			2.2
	12.5	15	39
	15	14.5	43
2900	15	72	34	0-8	65×40	18.5
	25	70	46
	30	68	50
1450	7.5	18	28			3
	12.5	17.5	39
	15	17	43
2900	15	82	33	0-8	65×40	22
	25	80	48
	30	78	50
1450	7.5	21	28			4
	12.5	20	43
	15	19.4	45
2900	15	105	28	0-8	65×40	30
	25	100	39
	30	98	42.5
1450	7.5	26.2	22			5.5
	12.5	25	33
	15	24.5	37
2900	15	127	28	0-8	65×40	37
	25	125	39
	30	123	42.5
1450	7.5	32.3	22			5.5
	12.5	32	33
	15	31.7	37
2900	30	22.5	52	0-8	80×65	7.5
	50	20	65
	60	18	70
1450	15	5.6	50			1.1
	25	5	64
	30	4.5	68
2900	30	36	60	0-8	80×65	11
	50	32	64
	60	29	53
1450	15	9	58			1.5
	25	8	62
	30	7.2	50
2900	30	42	53	0-8	80×50	15
	50	40	63
	60	38	62
1450	15	10.5	44			2.2
	25	10	57
	30	9.5	58
2900	30	53	53	0-8	80×50	15
	50	50	63
	60	47	55
1450	15	13.2	49			3
	25	12.5	57
	30	11.8	48
2900	30	62	44	0-8	80×50	22
	50	60	57
	60	58	59
1450	15	15.5	39			3
	25	15	51
	30	14.5	52.5
2900	30	72	44	0-8	80×50	30
	50	70	57
	60	68	59
1450	15	18	39			4
	25	17.5	51
	30	17	52.5
2900	30	84	48	0-8	80×50	37
	50	80	56
	60	75	50
1450	15	21	39			5.5
	25	20	51
	30	18.8	52.5
2900	30	105	39	0-8	80×50	45
	50	100	51
	60	98	52.5
1450	15	26.2	35			7.5
	25	25	46
	30	24.5	47.5
2900	30	128	39	0-8	80×50	55
	50	125	51
	60	123	52.5
1450	15	32.5	35			11
	25	32	46
	30	31.5	47.5
2900	60	24	64	0-8	100×80	11
	100	20	65
	120	16.5	63
1450	30	6	60			1.5
	50	5	64
	60	4	63
2900	60	36	60	0-8	100×80	18.5
	100	32	70
	120	28	65
1450	30	9.2	58			3
	50	8	69
	60	6.8	68
2900	60	42	63	0-8	100×65	30
	100	40	72
	120	38	71
1450	30	10.5	60			4
	50	10	68
	60	9.5	63
2900	60	54	63	0-8	100×65	37
	100	50	68
	120	47	56
1450	30	13.5	60			5.5
	50	12.5	68
	60	11.8	63
2900	60	62	57	0-8	100×65	37
	100	60	68
	120	58	67
1450	30	15.5	50			5.5
	50	15	63
	60	14.5	64
2900	60	72	57	0-8	100×65	45
	100	70	68
	120	68	67
1450	30	18	50			5.5
	50	17.5	63
	60	17	64
2900	60	87	60	0-8	100×65	45
	100	80	68
	120	74.5	67
1450	30	21.3	50			7.5
	50	20	65
	60	19	64
2900	60	105	48	0-8	100×65	55
	100	100	62
	120	98	64
1450	30	26.2	44			7.5
	50	25	58
	60	24.5	60
2900	60	133	63	0-8	100×65	75
	100	125	65
	120	118	62
1450	30	34	60			11
	50	32	64
	60	30	63
2900	120	57.5	54	0-8	125×100	55
	200	50	68
	240	44.5	61
1450	60	14.5	59			11
	100	12.5	72
	120	11	71
2900	120	62	63	0-8	125×100	55
	200	60	75
	240	58	74
1450	60	15.5	59			11
	100	15	72
	120	14.5	71
2900	120	72	63	0-8	125×100	75
	200	70	75
	240	68	74
1450	60	18	59			15
	100	17.5	72
	120	17	71
2900	120	87	57	0-8	125×100	75
	200	80	68
	240	72	67
1450	60	21.5	56			15
	100	20	62
	120	18.5	58
1450	60	26.2	57	0-8	125×100	18.5
	100	25	68
	120	24.5	67
1450	60	33.5	66	0-8	125×100	22
	100	32	77
	120	30.5	68
1450	60	42	56	0-8	125×100	30
	100	40	62
	120	38	58
1450	60	52	63	0-8	125×100	37
	100	50	75
	120	48.5	72
1450	120	22.5	61	0-8	150×125	22
	200	20	67
	240	17.5	63
1450	120	34	72	0-8	150×125	45
	200	32	74
	240	29	75
1450	120	42	61	0-8	150×125	45
	200	40	70
	240	38	63
1450	120	53	61	0-8	150×125	55
	200	50	70
	240	46	63
1450	240	21.5	67	0-8	200×150	55
	400	20	79
	460	17.5	77
1450	240	37	67	0-8	200×150	75
	400	32	78
	460	28.5	75
1450	240	42	67	0-8	200×150	90
	400	40	78
	460	38	75
1450	240	55	68	0-8	200×150	110
	400	50	73
	460	45	77
