进口无泄漏衬氟磁力自吸泵

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

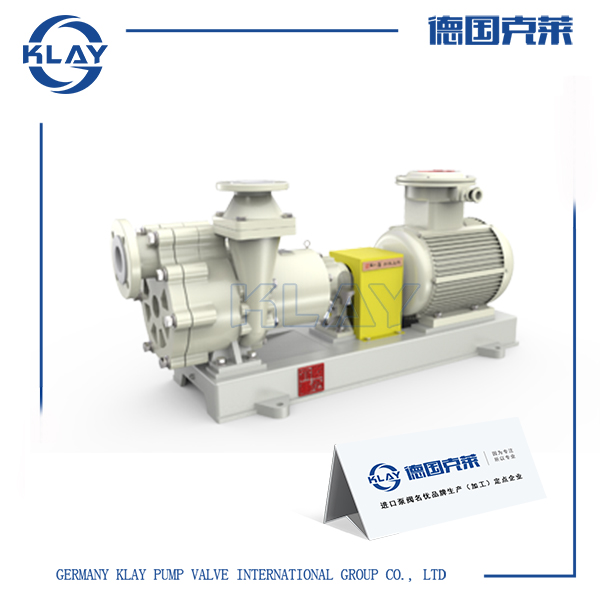

一、进口无泄漏衬氟磁力自吸泵产品详情

「德国克莱」无泄漏衬氟磁力自吸泵(简称：衬氟磁力自吸泵)是应用现代磁力学原理，利用永磁体的磁力传动实现扭矩的无接触传递，采用外混式轴向回水结构设计，就是电机带动外转子(即外磁钢)总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转，由于介质封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成。泵启动后在离心力的作用下，吸水室中的剩余液体与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着流速的减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用，解决了机械传动泵的轴封泄漏，而设计的全密封、无泄漏、无污染、强自吸、耐强酸、高效节能的新型工业用泵。性能达到国际标准、可替代价格昂贵不锈钢，特殊合金材料、进口的化工泵。

二、进口无泄漏衬氟磁力自吸泵技术参数

名称：	进口无泄漏衬氟磁力自吸泵
型号：	KLICZF
输送介质：	硫酸，盐酸，氢氟酸，耐含有颗粒酸性介质
适用行业：	化工，医药，易燃，易爆，易挥发，高危行业
产品特点：	无泄漏、耐酸性
结构形式：	卧式、泵与电机联轴器链接
自吸高度：	4m
口径：	25～100mm
流量：	1.5～100m3/h
扬程：	10～80m
转速：	2900r/min
工作温度：	-20～+160℃
压力等级：	1.6Mpa
功率：	1.1～30KW
材料：	衬氟、PTFE、PFA

三、进口无泄漏衬氟磁力自吸泵产品用途

广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体，尤其适用于易燃、易爆、易挥发、有毒、强酸碱、有机容剂和贵重液体的输送。

四、进口无泄漏衬氟磁力自吸泵优势特点

1、无泄漏，所有密封点采用封闭式静密封密封，通过磁性联轴器驱动，不需要氮气密封，安全、经济和高效，解决了介质泄漏;

2、气液混合自吸式设计，具有强自吸功能，自吸高度可达4m;

3、无需独立润滑和冷却水，降低了能耗。

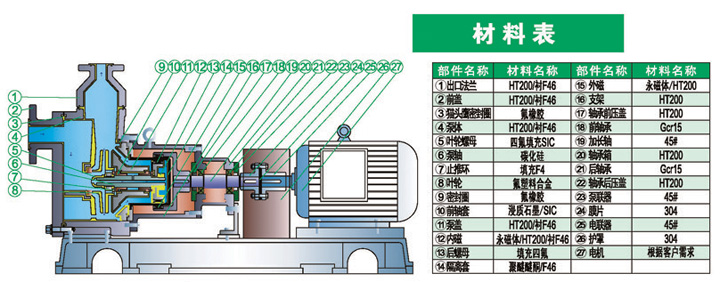

五、进口无泄漏衬氟磁力自吸泵结构图表

流量	杨程	效率	蚀量	进口x出口	自吸		转速	功率
m3/h	m	%	m	mm	高度m	时间s	r/min	kw
1.5	19	10	3	25x25	1	180	2900	2.2
3.6	18	20
6	16	30
5	22	35	3	40x32	1	180	2900	3
8	20	42
12	17	40
5	32	24	3.5	40x32	3	150	2900	4
8	30	48
12	28	45
8	22	35	3	50x40	1	180	2900	3
12	20	42
15	17	40
8	32	24	3.5	50x50	3	150	2900	4
12	30	48
15	28	45
8	47	24	3.5	50x40	3	150	2900	7.5
12	45	35
15	43	32
8	72	20	4	50x40	3	150	2900	15
12	70	26
25	65	39
15	32	40	4	65x50	3	200	2900	7.5
25	30	55
35	27	48
15	47	30	4	65x50	3	180	2900	11
25	45	42
35	38	44
15	72	30	4	65x50	3	180	2900	18.5
25	70	41
35	65	42
35	32	54	4.5	80x50	3	150	2900	11
50	30	58
60	25	48
35	47	45	4.5	80x50	3	180	2900	15
50	45	53
60	42	46
35	72	45	5	80x50	3	180	2900	30
50	70	50
60	65	43
65	32	54	6	100x80	3	250	2900	18.5
100	30	60
110	26	54
65	46	48	6	100x80	3	250	2900	30
100	45	55
110	40	48
