进口塑料气动隔膜泵

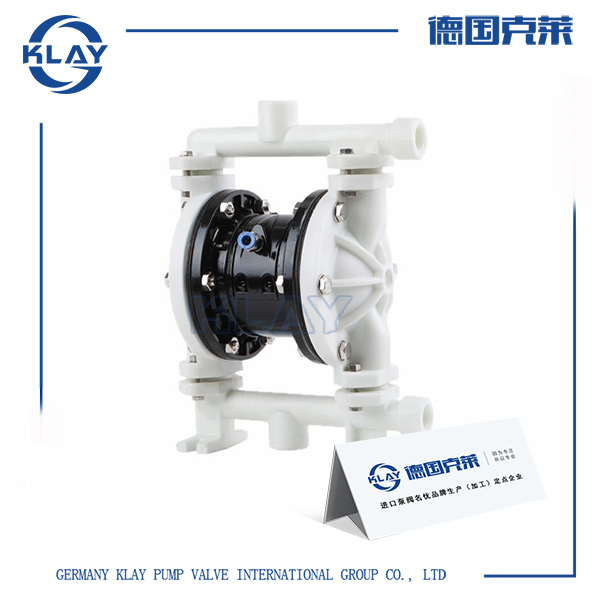

一、进口塑料气动隔膜泵产品详情

进口塑料气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽，目前已形成化生产，产品质量深受好评。这种泵的主要特点是不需灌引水，既能抽送流动的液体，又能输送一些是易流动的介质，吸程高、扬程可调(0-50米)气源压力只须大于1kg/cm2即能工作，绝对防火防爆，具有潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵的一切功能和输送机械的许多特点。

二、进口塑料气动隔膜泵技术参数

流量：0-20m3/h

扬程：30m

功率：0.37-4kw

转速：1450r/min

口径：10-100mm

温度：-15-+150℃

自吸高度：5-7m

三、进口塑料气动隔膜泵工作原理



在气动隔膜泵的两个对称工作腔中A，B中各装有一块隔膜，由中心连杆将其结合成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一 腔，推动腔中隔膜运动，而另一腔中空气排出，一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜相反方向运动，从而使两个隔膜连续同步地 往复运动。

在图中压缩空气由进口进入配气阀，使膜片向右运动，则A室吸力使介质由C入口流入，推开球阀2进入A室，球阀4则因吸入闭锁，B室中的介质则被挤压，推开球阀3由D流出同时使1闭锁，防止回流，就这样循环往复使介质不断从C入口吸入D出口出排出。

四、进口塑料气动隔膜泵优势特点

1、工程塑料隔膜泵不需灌引水，吸程高达7m，扬程达50m，出口压力≥6kgf/cm2;

2、工程塑料隔膜泵流动宽敞，通过性能好，允许通过zui大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微;

3、工程塑料隔膜泵扬程、流量可通过气阀开度实现无级调节(气压调节在1-7kgf/cm2之间);

4、该气动隔膜泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全;

5、工程塑料隔膜泵不必用电，在易燃、易爆场所使用安全可靠;

6、工程塑料隔膜泵可以浸没在介质中工作;

7、工程塑料隔膜泵作用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，不旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又有自动启动运行;

8、工程塑料隔膜泵结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部

件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;

9、工程塑料隔膜泵可输送较粘的液体(粘度在1万厘泊以下);

10、工程塑料隔膜泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。

五、进口塑料气动隔膜泵型号尺寸
