进口氨用截止阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

在线订购

产品介绍

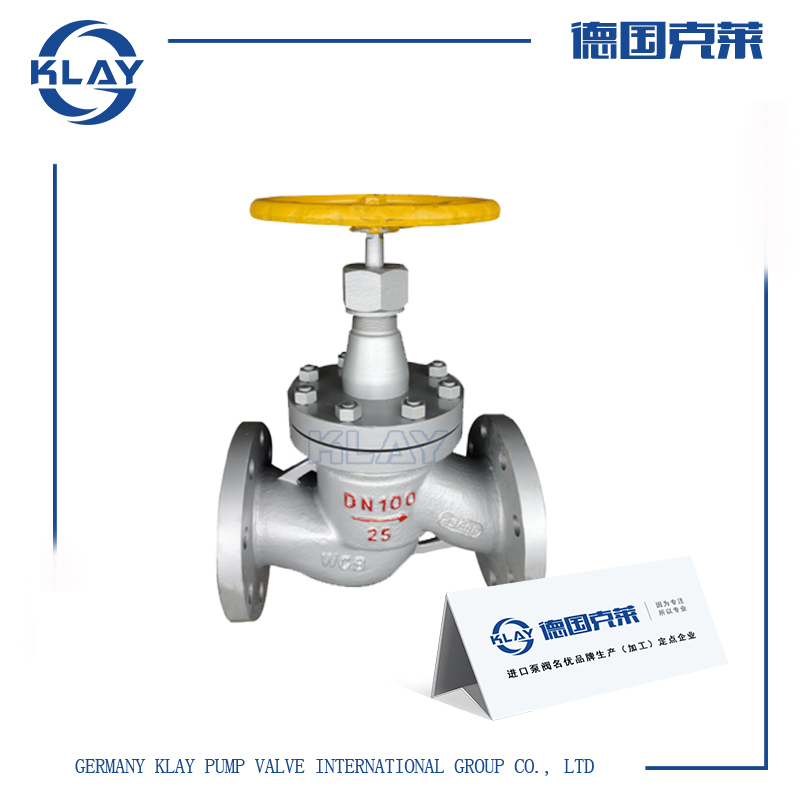

一、进口氨用截止阀产品详情

进口氨用截止阀密封副配对结构型式采用球、平面型，密封自动补偿，达到双重保险的效果，密封性能稳定，无粘着磨损，有效地解决了化工管道用普通阀门密封性能差、易泄露的难题。法兰采用榫槽密封结构，即使在管道压力波动的情况下，保证中法兰密封绝对可靠。

针对普通阀门耐腐蚀性能差、壳体易穿孔的缺点，根据介质具体特性，氨气专用阀在阀体材料上选用耐腐蚀钢(碳素钢添加耐蚀合金元素)，可耐氨气、燃气腐蚀，低温可至-40℃,较大限度保证工况条件使用要求。

二、进口氨用截止阀技术参数

公称通径：DN15-DN300

公称压力：1.0Mpa-4.0Mpa

适用温度：-40~200℃

适用介质：氨气、氨液等

阀体材质：铸钢、碳钢、不锈钢

连接方式：法兰连接

三、进口氨用截止阀工作原理

采用WCB碳钢阀体，2Cr13阀杆，PTFE密封，高进低出结构，填料函弹簧自载免维护，阀杆倒密封承压设计，保证液氨截止阀在开与关动作达零泄漏效果。产品具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点，成功解决了化工管道用普通阀门耐腐蚀性能差、壳体易穿孔以及密封性能差、易泄露的难题，特别适用于化工行业氨气,燃气管道的传送，并满足长期可靠使用的要求。

四、进口氨用截止阀性能特点

1、中通法兰为方形结构，阀杆采用间杆连接;

2、阀体密封面部位采用球凸状，与阀脚以线吻合密封;

3、密封面采用巴氏合金，密封性能好，使用寿命长。

五、进口氨用截止阀外形尺寸

公称通径 DN(mm)	主要外形尺寸及连接尺寸(mm)
公称通径 DN(mm)	L	D	D1	D2	D6	b	f	f2	z-d	H	DO
10	130	90	60	40	35	14	2	4	4-14	196	120
15	130	95	65	45	40	14	2	4	4-14	196	120
20	150	105	75	55	51	16	2	4	4-14	196	140
25	160	115	85	65	58	16	2	4	4-14	204	160
32	180	135	100	78	66	18	2	4	4-18	208	160
40	200	145	110	85	76	18	3	4	4-18	248	200
50	230	160	125	100	88	20	3	4	4-18	248	200
65	290	180	145	125	110	22	3	4	4-18	321	240
80	310	195	160	135	121	24	3	4	8-18	325	240
100	350	215	180	155	150	24	3	4.5	8-18	371	280
125	400	245	210	185	176	26	3	4.5	8-18	400	320
150	480	280	240	210	204	26	3	4.5	8-23	432	320
200	600	335	295	265	260	30	3	4.5	12-23	654	400
250	650	405	335	320	313	32	3	4.5	12-25	745	500
300	700	460	410	375	364	34	3	4.5	12-25	852	600
