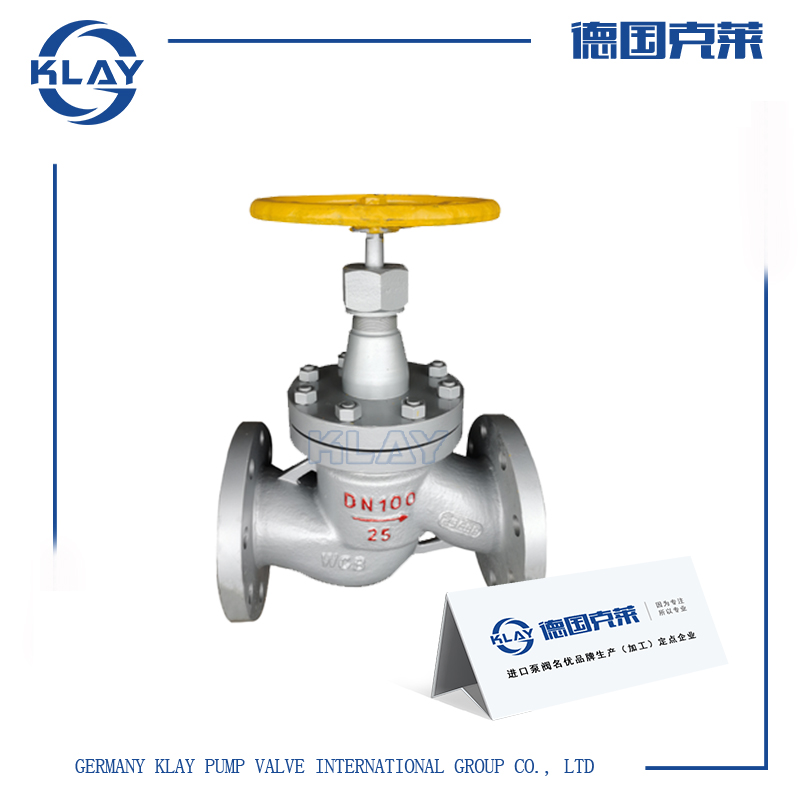

进口蒸汽截止阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

在线订购

产品介绍

一、进口蒸汽截止阀产品详情

适用于高压。高温蒸汽截止阀广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路中做介质切断或流通。

二、进口蒸汽截止阀技术参数

公称通径：DN15-DN300

公称压力：1.0Mpa-4.0Mpa

适用温度：-20~425℃

适用介质：水、油、蒸汽

阀体材质：铸钢、碳钢、不锈钢

连接方式：法兰连接

三、进口蒸汽截止阀工作原理

在高温情况下，阀杆不与介质接触，确保阀杆零泄漏。同时保证足够的强度和韧性，可以开关上万次。手轮采用人体工程学设计，使用寿命更长，操作轻松便捷。蒸汽截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动，也叫截门，是使用广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。

四、进口蒸汽截止阀性能特点

1、高温蒸汽截止阀采用波纹管密封，其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接盖自动滚焊焊接，在流体介质与大气之间形成一个金属屏障，确保阀杆零泄漏;

2、高温蒸汽截止阀阀瓣采用锥形设计，截止阀密封与介质形成流线形，密封性能更好，使用寿命更长;

3、双重的密封性设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏，并符合国家标准;

4、高温蒸汽截止阀阀盖上自带有加脂注油孔，可直挡对阀杆、螺母和轴套进行润滑。

五、进口蒸汽截止阀外形尺寸

DN	L	D	D1	D2	b	n-Φd	H	D0
10	130	90	60	40	14	4-Φ14	198	120
15	130	95	65	45	14	4-Φ14	218	120
20	150	105	75	55	14	4-Φ14	258	140
25	160	115	85	65	14	4-Φ14	275	140
32	180	135	100	78	16	4-Φ18	280	160
40	200	145	110	85	16	4-Φ18	330	180
50	230	160	125	100	16	4-Φ18	350	200
65	290	180	145	120	18	4-Φ18	370	280
80	310	195	160	135	20	8-Φ18	400	280
100	350	215	180	155	20	8-Φ18	415	320
125	400	245	210	185	22	8-Φ18	460	360
150	480	280	240	210	24	8-Φ23	510	450
200	600	335	295	265	26	12-Φ23	710	500
250	650	405	335	320	30	12-Φ25	786	550
300	750	460	410	375	30	12-Φ25	925	600
