进口德标软密封闸阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

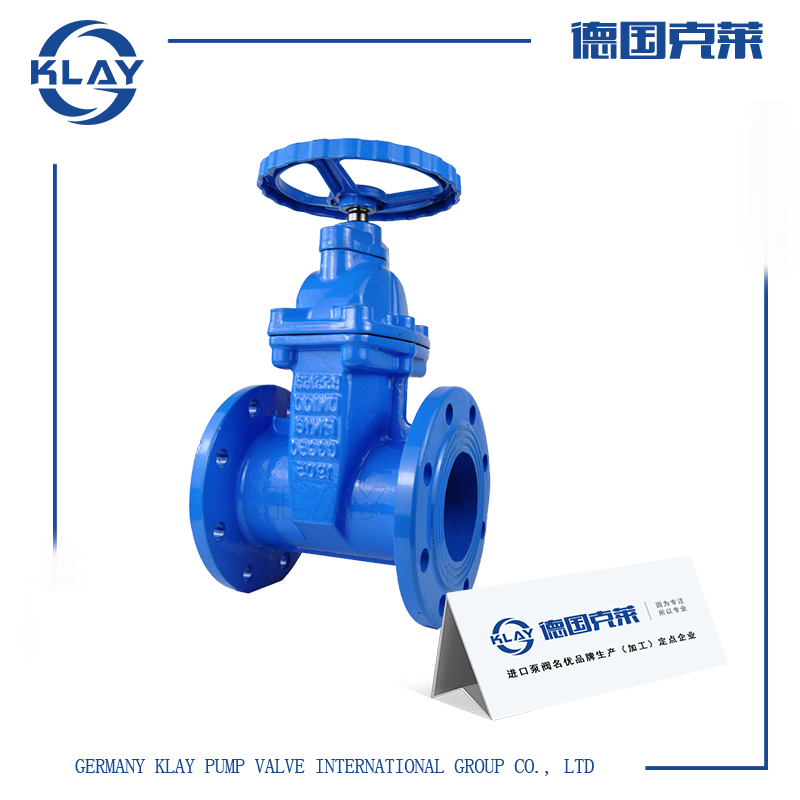

一、进口德标软密封闸阀产品详情

引进欧洲高科技阀门制造技术，利用阀体整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良，漏水和生锈的现象。德标软密封闸阀底部采用与水管相同的平底设计，不易造成杂物淤积，使流体通畅无阻。可广泛用于自来水，污水，建筑，石油，化工，食品，医药，轻纺，电力，船舶，冶金，能源系统能流体管线上作为调节和截流装置使用。

二、进口德标软密封闸阀技术参数

公称通径：DN40-DN1200

公称压力：1.6Mpa-2.5Mpa

适用温度：≤80℃

适用介质：水、油品、污水、海水

阀体材质：铸铁、球墨铸铁、铸钢、碳钢、不锈钢

连接方式：法兰连接

法兰标准：德标

三、进口德标软密封闸阀工作原理

利用弹性闸板产生微量变形的补偿作用，达到良好的密封效果，该阀具有开关轻巧，密封可靠弹性记忆佳及使用寿命长等显著优点。

四、进口德标软密封闸阀性能特点

1. 球墨铸铁精密铸造,不易拉裂,冻裂；

2.特殊工艺喷涂阀体,有效防止腐蚀生锈；

3.阀板由EPDM橡胶整体包覆,密封性能稳定；

4.三道“O”型环密封圈设计,开关阻力小；

5.黄铜材料的阀杆螺母,开关更顺畅；

6.POM密封轴套充分隔离阀体与阀杆接触面；

7. 防尘盖设计减少异物与流体进入。

五、进口德标软密封闸阀外形尺寸

DN	L	H	D	A	D	C	X-N	T	F	G	PN
50	150	241	138	50	158	125	4-Φ18	16.5	2	99	PN16
65	170	270	173	65	180	145	4-Φ18	17	2	118
80	180	292	173	80	196	160	8-Φ18	19	3	132
100	190	333	200	100	215	180	8-Φ18	20	3	156
125	200	384	230	125	250	210	8-Φ18	20	3	184
150	210	420	230	150	280	240	8-Φ23	20	3	211
200	230	512	270	200	336	295	12-Φ23	21	3	266
250	250	602	350	250	405	355	12-Φ26	25	3	319
300	270	705	350	300	460	410	12-Φ26	28	4	370
350	290	782	450	350	520	470	16-Φ26	28	4	430
400	310	880	480	400	580	525	16-Φ30	28	4	475
500	350	1055	600	500	715	650	20-Φ34	29	4	580
600	390	1260	600	600	840	770	20-Φ40	38	4	680
