进口不锈钢闸阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

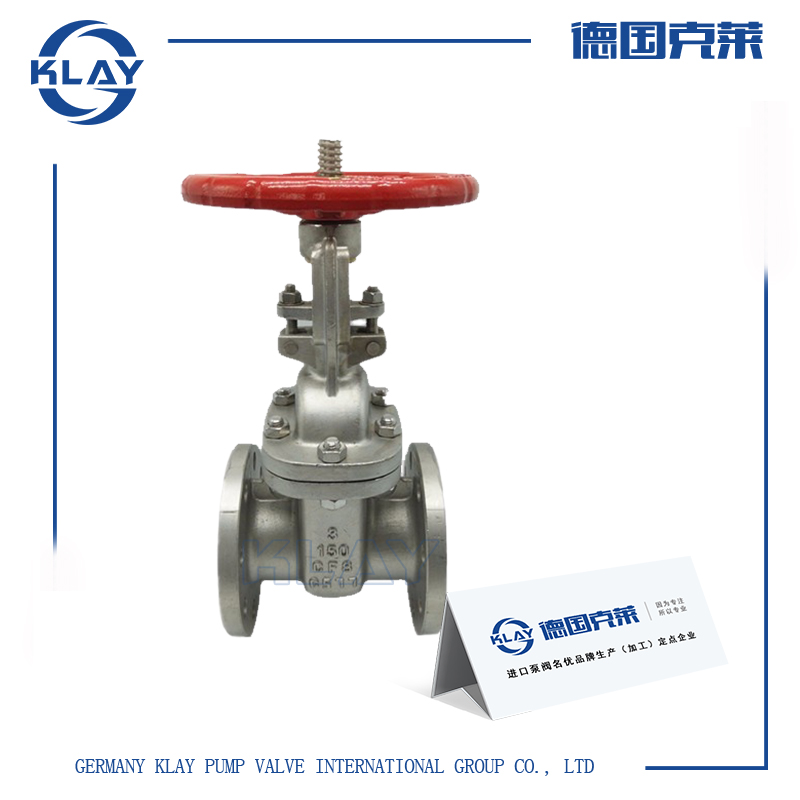

一、进口不锈钢闸阀产品详情

进口不锈钢法兰闸阀是一个启闭件闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关。闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。本系列阀门阀体为不锈钢材质，可用于带有酸碱性介质中。

二、进口不锈钢闸阀技术参数

零件名称	ZG1Cr18Ni9Ti 304 CF8	ZG00Cr18Ni10 304L CF3	ZG1Cr18Ni12Mo2Ti 316 CF8M	ZG00Cr17Ni14Mo2 316L CF3M
阀体/阀盖	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
闸板	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
阀杆	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
阀杆螺母	铝青铜
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织
垫片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE
压盖	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
螺栓	不锈钢
螺母	不锈钢
手轮	球墨铸铁、铸钢

三、进口不锈钢闸阀工作原理

是管路系统中通过手轮转驱闸板沿通道轴线垂直方向移动切断接通介质流的控制部件，在使用过程中，阀门必须是全开或全关，不能用作调节流量。

四、进口不锈钢闸阀性能特点

1、选材考究，符合国内外相关标准，材料的全面质量高;

2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观;

3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长;

4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性;

5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如;

6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

五、进口不锈钢闸阀外形尺寸

公称通径	尺寸(mm)
公称通径	L	D	D1	D2	b-f	z-Φd	H	D0
15	130	95	65	45	14-2	4-14	170	120
20	150	105	75	55	14-2	4-14	200	120
25	160	115	85	65	14-2	4-14	215	140
32	180	135	100	78	16-2	4-18	260	160
40	200	145	110	85	16-3	4-18	290	200
50	250	160	125	100	16-3	4-18	345	220
65	265	180	145	120	18-3	4-18	360	240
80	280	195	160	135	20-3	8-18	385	280
100	300	215	180	155	20-3	8-18	430	300
125	325	245	210	185	22-3	8-18	520	320
150	350	280	240	210	24-3	8-23	610	350
200	400	335	295	265	26-3	12-23	765	400
250	450	405	355	320	30-3	12-25	895	450
300	500	460	410	375	30-4	12-25	1145	500
350	550	520	470	435	34-4	16-25	1200	550
400	600	580	525	485	36-4	16-30	1400	600
450	650	640	585	545	40-4	20-30	1500	650
500	700	705	650	608	44-4	20-34	1630	700
600	800	840	770	718	48-5	20-41	1830	800
