进口法兰针型阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

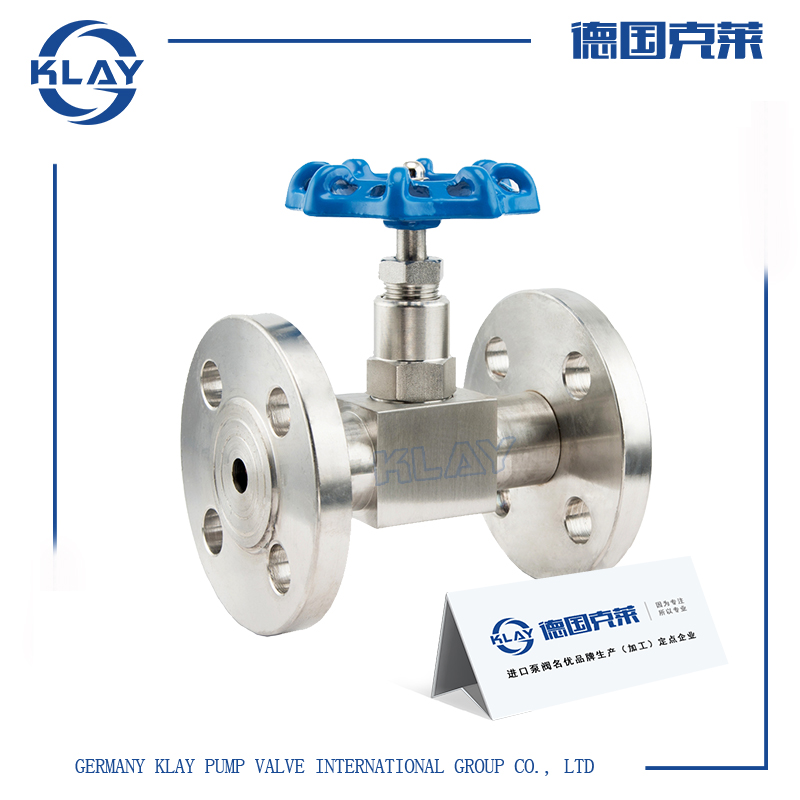

产品介绍一、进口法兰针型阀产品详情
进口法兰针型阀广泛应用于机械设备、化工设备、通用零部件、工业设备、给排水设备、造纸设备、制药设备、通用设备、石化设备、电力设备、治金粉末设备采矿设备，市政、电子工业等。
二、进口法兰针型阀技术参数
公称通径：DN10-25mm
压力范围：1.6-32MPa
阀体材质：不锈钢304、316、316L
阀杆阀底座：铬不锈钢、铬镍不锈钢
填料：聚四氟乙稀柔性石墨
填料阀盖：碳钢、不锈钢
手轮：碳钢
三、进口法兰针型阀工作原理
与截止阀是一样的，阀芯是一个针型的圆锥体，密封面呈锥面。阀芯沿流体的中心线作升降运动，来控制阀门的开启与关闭或调节开度，顺时针关闭阀门，逆时针则开启，是属升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。
四、进口法兰针型阀性能特点
1、设计扭矩低，即轻便有易于操作;
2、所有主要元件的原材料都是可以追溯的;
3、PTFE或柔性石墨密封压力装置，阀杆操作时无泄漏;
4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能良好;
5、安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好。
五、进口法兰针型阀外形尺寸
|
公称压力(Mpa) |
公称直径DN(mm) |
尺寸(mm) |
|||
|
L |
d |
H |
Do |
||
|
1.6 |
10 |
118 |
8 |
100 |
80 |
|
1.6 |
15 |
118 |
10 |
130 |
100 |
|
1.6 |
20 |
128 |
14 |
150 |
140 |
|
2.5 |
10 |
118 |
8 |
100 |
80 |
|
2.5 |
15 |
118 |
10 |
130 |
100 |
|
2.5 |
20 |
128 |
14 |
150 |
140 |
|
1.0 |
10 |
118 |
8 |
100 |
80 |
|
1.0 |
15 |
118 |
10 |
130 |
100 |
|
1.0 |
20 |
128 |
14 |
150 |
140 |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口法兰针型阀性能参数、结构尺寸、价格等详情请联系我们。
