进口高压针型阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

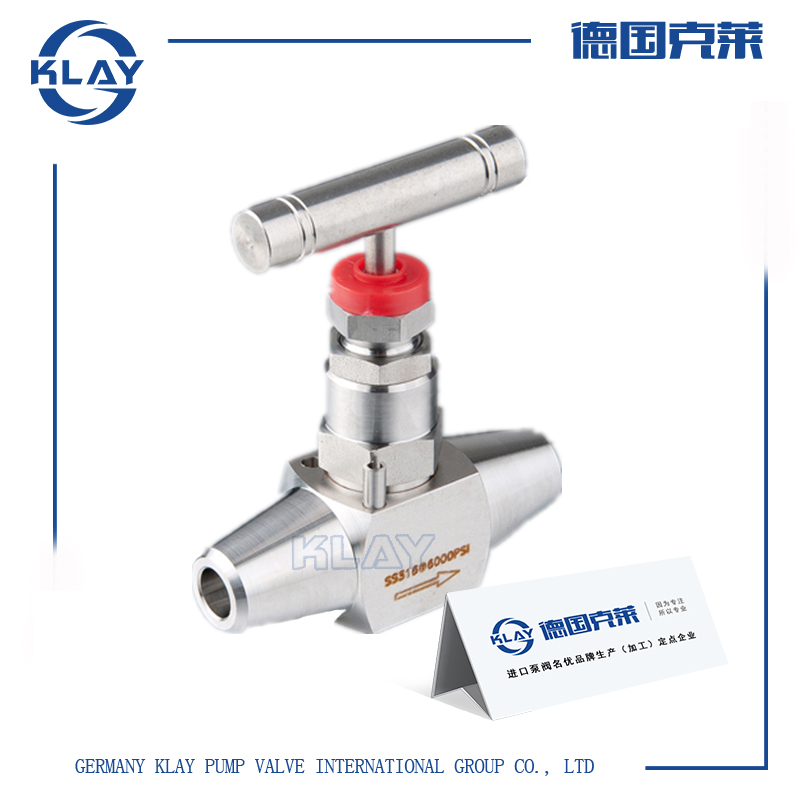

产品介绍一、进口高压针型阀产品详情
适用于公称压力PN200~PN320 及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质。二、进口高压针型阀技术参数
公称通径:DN6,DN10,DN15,DN20,DN25
工作压力:≤32MPa
连接形式: 对焊连接
结构特性: 锥面密封,上螺纹阀杆
阀门检验与试验: GB/T 9092-99
三、进口高压针型阀工作原理
是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装时应使介质的流向与阀体上的箭头方向。
四、进口高压针型阀性能特点
1、阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封。五、进口高压针型阀外形尺寸
|
型号 Type |
尺寸 Dimension | ||||
|---|---|---|---|---|---|
| Do | L | H | H1 | d | |
| 6 | 80 | 100 | 100 | 110 | 6 |
| 10 | 80 | 120 | 100 | 110 | 8 |
| 15 | 100 | 130 | 120 | 130 | 12 |
| 20 | 120 | 145 | 150 | 165 | 15 |
| 25 | 140 | 170 | 165 | 190 | 18 |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口高压针型阀性能参数、结构尺寸、价格等详情请联系我们。
