进口上进下出型转子泵

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

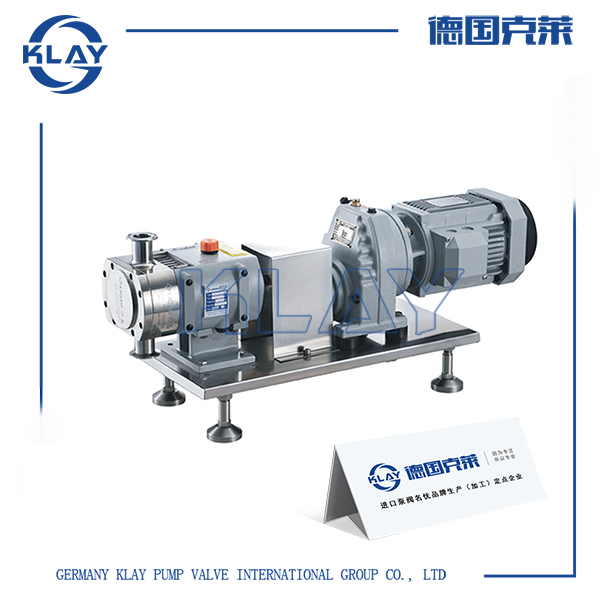

一、进口上进下出型转子泵产品详情

又称罗茨泵、胶体泵、高浓浆泵等，它依靠两个同步运动的转子，由一对外置式同步齿轮箱进行传动，转子在传动轴的带动下进行同步反方向旋转，从而构成了较高的真空度和排放压力。两转子将转子室分隔成几个小空间，并按Ⅰ→Ⅱ→Ⅲ→Ⅳ的次序运转。运转到Ⅰ位置时，只有进口处充满介质;运转到Ⅱ位置时，Ⅱ室中封闭了部分介质;到位置Ⅲ时，Ⅲ室中也封闭了介质;到位置Ⅳ时。进口处和出口室相通，介质即被输送至出物料管道。按这样的循环往复，介质即被不断的输送出去。

二、进口上进下出型转子泵技术参数

型号	升/转 L/R	流量 m3/h	建议转速 KLYm	极限压力 MPa	粘度范围 CP	功率 kW	进出口管径
							卡箍	法兰
KLY1	0.04	0.1-1	40-500	1.6	1-000000	0.37-1.5	25	DN20
KLY2	0.08	0.2-2	40-500	1.6	1-1000000	0.55-3.0	32	DN25
KLY3	0.13	0.3-3	40-500	1.6	1-1000000	0.75-4.0	38	DN32
KLY5	0.20	0.45-5	40-500	1.6	1-1000000	1.5-7.5	50	DN40
KLY8	0.35	0.85-8	40-450	1.6	1-1000000	2.2-11	63.5	DN50
KLY12	0.52	1.2-12	40-450	1.6	1-1000000	3.0-15	76	DN65
KLY20	0.90	2.1-20	40-400	1.6	1-1000000	4.0-22	89	DN80
KLY35	1.60	3.8-35	40-400	1.6	1-1000000	7.5-30	108	DN100
KLY55	3.20	7.5-55	40-350	1.6	1-1000000	11-45	125	DN125
KLY80	5.20	12.5-80	40-350	1.6	1-1000000	18.5-75	125	DN125
KLY120	8.00	19-120	40-300	1.6	1-1000000	22-90	150	DN150

三、进口上进下出型转子泵工作原理

1 、单叶转子：适合于输送含有大颗粒物料的介质，对大颗粒物料的破碎率较低，但其脉动大，压力低，容积量小，很少使用。

2 、两叶转子：适合于输送含有中小颗粒物料的介质，对中小颗粒物料的破碎率相对较低，略有脉动，容积量小于三叶转子。

3 、三叶转子：通用的转子类型，容积量大于其它类型转子，各种性能指标优于单叶、两叶转子，但其在输送物料的过程中对颗粒物料有一定的破碎率。

4 、四叶转子：当转子叶片超过三叶后，其容积量因转子叶片的增加而减少，转子叶片越多，容积量则越少，多叶转子在输送物料时稳定性相对有所提高，但在输送过程中容易破碎颗粒物料。

四、进口上进下出型转子泵优势特点

1、转子与转子之间保持一定的间隙、无摩擦系数，使用寿命长;

2、高效节能，输送平稳，故障率低，密封可靠，噪音低;

3、装拆简单，维护、清洗方便，易损件少;

4、能够保持连续性运转的可靠性和无泄露时间;

5、采用特殊材料后，可输送污泥、污水等含有固体颗粒的介质;

6、可输送介质粘度为≤100万cp，以及含有固体量为60%的浆料;

7、可输送汽、液、固三相流混合物料。

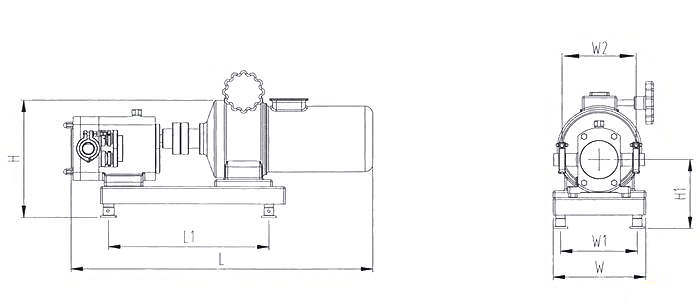

五、进口上进下出型转子泵结构尺寸

型号	功率（KW）	L	L1	W	W1	W2	H	H1	D
KLY25-5	0.55	700	360	170	140	155	285	140	25
KLY25-8	0.75	760	400	210	180	155	300	155	25
KLY25-12	1.1	780	400	210	180	200	380	175	25
KLY32-15	1.5	850	420	250	210	200	390	175	32
KLY38-22	2.2	975	500	330	260	225	455	185	38
KLY38-30	3	1000	500	330	260	245	465	185	38
KLY50-45	4	1060	500	330	260	280	475	190	50
KLY50-58	4	1120	500	330	260	280	480	225	50
KLY50-70	5.5	1245	620	385	325	280	585	225	50
KLY63.5-85	7.5	1250	620	385	325	280	600	270	63.5
KLY63.5-110	7.5	1250	620	385	325	375	600	300	63.5
KLY76-160	11	1325	680	470	420	375	660	300	76
KLY89-230	11	1325	680	470	420	375	660	300	89
KLY89-260	15	1510	680	470	420	375	660	320	89
KLY108-320	18.5	1510	750	470	450	415	730	320	108
