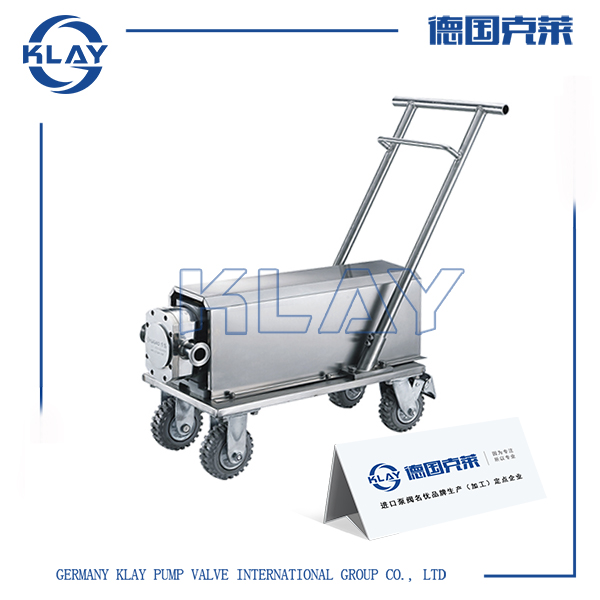

进口小车移动式转子泵

    订购说明:
  • ·克莱产品:如有指定型号标准,请直拨销售热线咨询价格,了解详情!
  • ·技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
  • ·产品订货参数:通径(DN),公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等)。
  • ·产品驱动方式:手动、蜗轮、气动、电动等。
  • ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
  • ·报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
  • ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
在线订购
 产品介绍 产品介绍

一、进口小车移动式转子泵产品详情

进口小车移动式转子泵属容积式泵的一种形式,通过转子与泵体间的相对运动来改变工作容积,从而使流体的能量增加。

进口小车移动式转子泵又称罗茨泵、胶体泵、高浓浆泵等,它依靠两个同步运动的转子,由一对外置式同步齿轮箱进行传动,转子在传动轴的带动下进行同步反方向旋转,从而构成了较高的真空度和排放压力。两转子将转子室分隔成几个小空间,并按Ⅰ→Ⅱ→Ⅲ→Ⅳ的次序运转。运转到Ⅰ位置时,只有进口处充满介质;运转到Ⅱ位置时,Ⅱ室中封闭了部分介质;到位置Ⅲ时,Ⅲ室中也封闭了介质;到位置Ⅳ时。进口处和出口室相通,介质即被输送至出物料管道。按这样的循环往复,介质即被不断的输送出去。

二、进口小车移动式转子泵技术参数

型号 升/转 L/R 流量 m3/h 建议转速 KLYm 极限压力 MPa 粘度范围 CP 功率 kW 进出口管径
              卡箍 法兰
KLY1 0.04 0.1-1 40-500 1.6 1-000000 0.37-1.5 25 DN20
KLY2 0.08 0.2-2 40-500 1.6 1-1000000 0.55-3.0 32 DN25
KLY3 0.13 0.3-3 40-500 1.6 1-1000000 0.75-4.0 38 DN32
KLY5 0.20 0.45-5 40-500 1.6 1-1000000 1.5-7.5 50 DN40
KLY8 0.35 0.85-8 40-450 1.6 1-1000000 2.2-11 63.5 DN50
KLY12 0.52 1.2-12 40-450 1.6 1-1000000 3.0-15 76 DN65
KLY20 0.90 2.1-20 40-400 1.6 1-1000000 4.0-22 89 DN80
KLY35 1.60 3.8-35 40-400 1.6 1-1000000 7.5-30 108 DN100
KLY55 3.20 7.5-55 40-350 1.6 1-1000000 11-45 125 DN125
KLY80 5.20 12.5-80 40-350 1.6 1-1000000 18.5-75 125 DN125
KLY120 8.00 19-120 40-300 1.6 1-1000000 22-90 150 DN150

三、进口小车移动式转子泵工作原理

进口小车移动式转子泵工作原理图进口小车移动式转子泵工作原理图

1 、单叶转子:适合于输送含有大颗粒物料的介质,对大颗粒物料的破碎率较低,但其脉动大,压力低,容积量小,很少使用;

2 、两叶转子:适合于输送含有中小颗粒物料的介质,对中小颗粒物料的破碎率相对较低,略有脉动,容积量小于三叶转子;

3 、三叶转子:通用的转子类 型,容积量大于其它类型转子,各种性能指标优于单叶、两叶转子,但其在输送物料的过程中对颗粒物料有一定的破碎率;

4 、四叶转子:当转子叶片超过三叶后,其容积量因转子叶片的增加而减少,转子叶片越多,容积量则越少,多叶转子在输送物料时稳定性相对有所提高,但在输送过程中容易破碎颗粒物料。

四、进口小车移动式转子泵优势特点

1、转子与转子之间保持一定的间隙、无摩擦系数,使用寿命长;

2、高效节能,输送平稳,故障率低,密封可靠,噪音低;

3、装拆简单,维护、清洗方便,易损件少;

4、能够保持连续性运转的可靠性和无泄露时间;

5、采用特殊材料后,可输送污泥、污水等含有固体颗粒的介质;

6、可输送介质粘度为≤100万cp,以及含有固体量为60%的浆料。

五、进口小车移动式转子泵结构尺寸

进口小车移动式转子泵结构图
型号 功率(KW) L L1 W W1 W2 H H1 D
KLY25-5 0.55 700 360 170 140 155 285 140 25
KLY25-8 0.75 760 400 210 180 155 300 155 25
KLY25-12 1.1 780 400 210 180 200 380 175 25
KLY32-15 1.5 850 420 250 210 200 390 175 32
KLY38-22 2.2 975 500 330 260 225 455 185 38
KLY38-30 3 1000 500 330 260 245 465 185 38
KLY50-45 4 1060 500 330 260 280 475 190 50
KLY50-58 4 1120 500 330 260 280 480 225 50
KLY50-70 5.5 1245 620 385 325 280 585 225 50
KLY63.5-85 7.5 1250 620 385 325 280 600 270 63.5
KLY63.5-110 7.5 1250 620 385 325 375 600 300 63.5
KLY76-160 11 1325 680 470 420 375 660 300 76
KLY89-230 11 1325 680 470 420 375 660 300 89
KLY89-260 15 1510 680 470 420 375 660 320 89
KLY108-320 18.5 1510 750 470 450 415 730 320 108

温馨提示:
本文中所述文字、数据、品牌、图片仅用于参考,如需查看更多的进口小车移动式转子泵型号参数、结构原理、价格等详情请联系我们。
