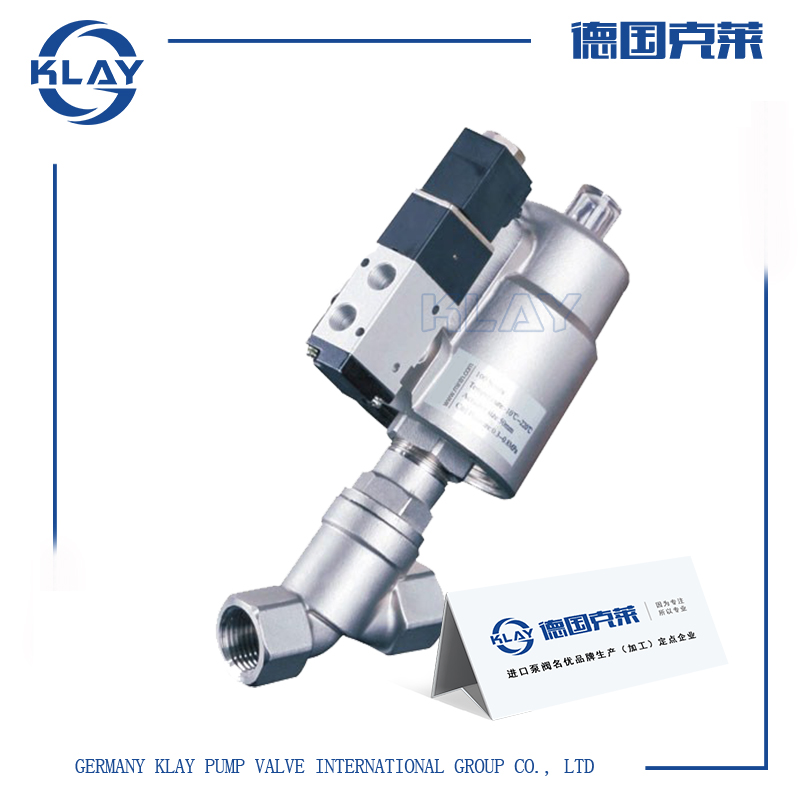

进口带电磁阀气动角座阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
产品介绍一、进口带电磁阀气动角座阀产品详情
该款是基础上在气缸上增加一款电磁阀以316不锈钢为主要制造材质，广泛用于啤酒，纺织印染和漂白，制药及医疗设备，食品加工，橡胶机械，有机和无机化工，清洗消毒高温灭菌，水处理等行业，适用于介质为水，液体，中性气体，水蒸汽，轻微腐蚀性气体及液体。
二、进口带电磁阀气动角座阀技术参数
类 型：双作用往复式、弹簧复位式
公称通径：DN10-DN100
公称压力：PN1.6MPa ～PN2.5
阀体材料：CF8M/CF8(SS316,SS304)
密封材料：聚四氟乙烯
适用介质：水，中性气体和液体，酒精，油，有机溶剂，水蒸气，弱酸弱碱溶液
介质温度：PTFE：-20℃～180℃ 高温-20℃~300℃ FPM：-10℃～100℃
环境温度：-10℃-+80℃
控制形式：单作用常闭，常开，双作用常闭，双作用自由态
连接方式：内螺纹、法兰、快装 、焊接
气源压力：双作用：3-8bar/单作用：4-8bar
执行器外壳：聚酰胺、不锈钢
阀位信号：定位器：4～20mA/回信器：全开全关信号
三、进口带电磁阀气动角座阀工作原理
在非工作状态时，由于弹簧力作用，阀门常闭(开)。当执行器活塞被压缩气体作用时，阀门打开(关闭)。双作用形式靠压缩气体控制阀门开关。
四、进口带电磁阀气动角座阀性能特点
1、使用寿命长、投资经济;
2、 结构紧凑，重量轻;
3、流量大，流阻小，无水锤;
4、 阀杆自动校正，自润滑，免维护。
五、进口带电磁阀气动角座阀外形尺寸
|
DN(mm) |
L |
L1 |
G |
B |
H |
|
DN15 |
173 |
85 |
1/2" |
G1/4" |
147 |
|
DN20 |
182 |
95 |
3/4" |
G1/4" |
148 |
|
DN25 |
209 |
103 |
1" |
G1/4" |
175 |
|
DN32 |
219 |
118 |
1-1/2" |
G1/4" |
180 |
|
DN40 |
243 |
130 |
2" |
G1/4" |
203 |
|
DN50 |
265 |
148 |
2-1/2" |
G1/4" |
213 |
|
DN65 |
287 |
190 |
2" |
G1/4" |
233 |
|
DN80 |
315 |
225 |
3" |
G1/4" |
244 |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口带电磁阀气动角座阀性能参数、结构尺寸、价格等详情请联系我们。
