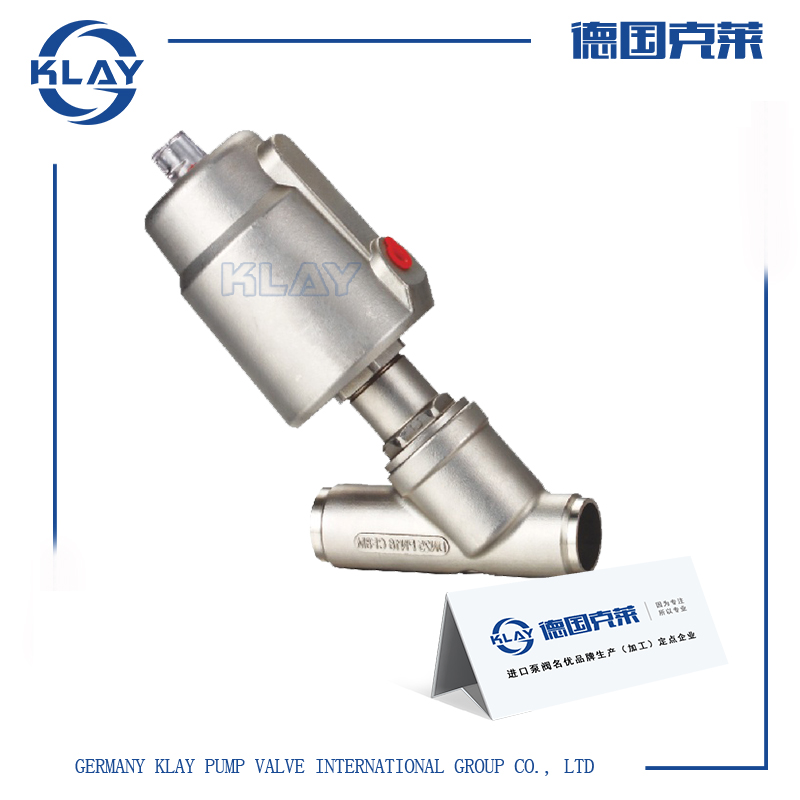

进口内螺纹气动角座阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口内螺纹气动角座阀产品详情

外部先导角座阀，溢流口与滑块间有自调节密封压盖,阀体角座结构可实现较大流量，进口角座阀广泛应用于短时间频繁启动,具有反应灵敏，动作准确的特点。进口气动角座阀配合电磁阀使用，用气动控制可准确控制气体、液体流量，可实现准确控温、滴加液体等要求，对于湿热灭菌柜应用控制蒸汽量准确控温。

二、进口内螺纹气动角座阀技术参数

气缸形式：双作用、单作用(弹簧复位)

公称通径：DN15～125mm

连接方式：内螺纹、法兰、焊接、卡箍

气缸配置：塑料执行器(PA)、不锈钢执行器(PB)

控制方式：开关型、调节型

公称压力：16bar(如需更高压力订货时请注明)

气源压力：双作用、单作用:3～8bar

介质温度：PTFE：-20℃～180℃ 高温-20℃~300℃ FPM：-10℃～100℃

环境温度：标准型:-20~80℃

阀体材质：不锈钢304、316、316L

密封材质：聚四氟乙烯(F)

三、进口内螺纹气动角座阀工作原理

在非工作状态时，由于弹簧力作用，阀门常闭(开)。当执行器活塞被压缩气体作用时，阀门打开(关闭)。双作用形式靠压缩气体控制阀门开关。进口角座阀保持流速能够节省空间，它采用带弹簧安全保护的单作用气动执行机构来操作的导向角座阀。使用时，应该选择常开或常闭。角座阀广泛应用于短时间频繁启动，具有反应灵敏，动作准确的特点。

四、进口内螺纹气动角座阀性能特点

1、内螺纹气动角座阀流量大、流阻小、无水锤;

2、Y型设计，扩大了阀腔流通截面，使腔内流体更加平顺，增加30%流量。超长使用寿命;

3、阀杆采用不锈钢316，耐腐蚀性能好，密封采用契型PTFE，使阀杆自动校正，自润滑，免维护。先进的先导气缸;

4、气缸采用PA和不锈钢材质，在恶劣的环境中更加优秀，可360度旋转。

五、进口内螺纹气动角座阀外形尺寸

通径	D	R	P	G	H	L	L1	T
15	62	33.5	G1/8"	1/2	126	133	68	11
20	62	33.5	G1/8"	3/4	131	137	75	14
25	76	42	G1/8"	1	165	174	90	15
32	76	42	G1/8"	1-1/4	175	188	115	17.5
40	76	42	G1/8"	1-1/2	178	190	115	17.5
50	96	52	G1/8"	2	195	205	135	20
