进口焊接式气动角座阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

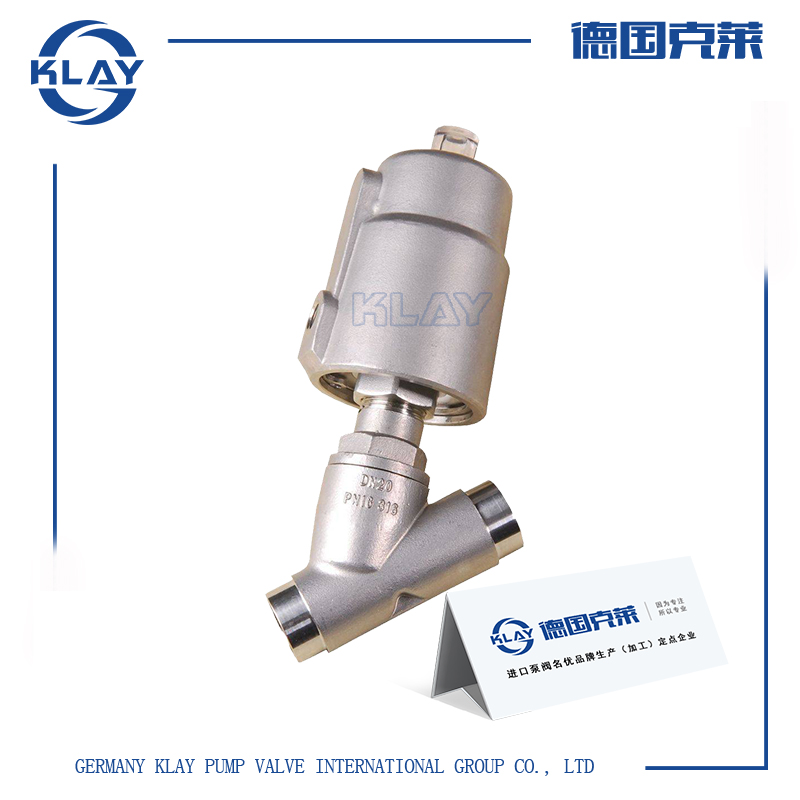

产品介绍一、进口焊接式气动角座阀产品详情
由一个气动的活塞驱动装置和一个Y型阀体构成。在非工作状态下，由于弹簧力作用，阀门常开或常闭。当执行器活塞被压缩气体作用时，阀门打开或关闭，双作用形式靠压缩气体来控制阀门开关。外部先进导角座阀，溢流口与滑块间有自调节密封压盖，阀体角座结构可实现较大流量，特别是与普通截止阀相比时。
二、进口焊接式气动角座阀技术参数
控制形式：常闭式、常开式、双作用
气缸材质：聚酰胺PA，不锈钢
气动附件：限位开关、定位器、电磁阀、过滤减压阀、手动装置
介质温度：PTFE:-30~+180℃、F46：-30~+220℃
环境温度：-30~+80℃
公称通径：DN15-80mm
公称压力：1.0-1.6MPa
连接方式：螺纹、法兰、卡箍、焊接
阀体结构：一体式
阀体材质：304、316、316L
阀芯材质：304、316、316L
密封材质：PTFE、F46
适用介质：蒸汽、水、空气、油等
三、进口焊接式气动角座阀工作原理
可分为单作用和双作用。单作用气动头通常为一个气孔，根据弹簧复位达到开启和关闭的作用；双作用气动头通常为两个孔，给气控制其开关。四、进口焊接式气动角座阀性能特点
1、Y型设计、流通性好、流阻小、无水锤;
2、高端执行器、360°旋转、任意角度安装;
3、揳型密封、阀杆自动校正、自润滑、免维护。
4、开启灵活、工作稳定、应用广泛、结构紧凑、轻巧美观;
5、欧系精装、技术精湛、超长寿命、密封可靠、替代进口。
五、进口焊接式气动角座阀外形尺寸
| DN | D | R | P | L2 | D1 |
| 15 | 62 | 33.5 | G1/8 | 100 | 19 |
| 20 | 62 | 33.5 | G1/8 | 120 | 24 |
| 25 | 62 | 33.5 | G1/8 | 140 | 29 |
| 32 | 76 | 42 | G1/8 | 140 | 29 |
| 40 | 76 | 42 | G1/8 | 155 | 36 |
| 50 | 76 | 42 | G1/8 | 170 | 42 |
| 65 | 96 | 50 | G1/8 | 190 | 52 |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口焊接式气动角座阀性能参数、结构尺寸、价格等详情请联系我们。
