进口无泄漏磁力驱动液下泵

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

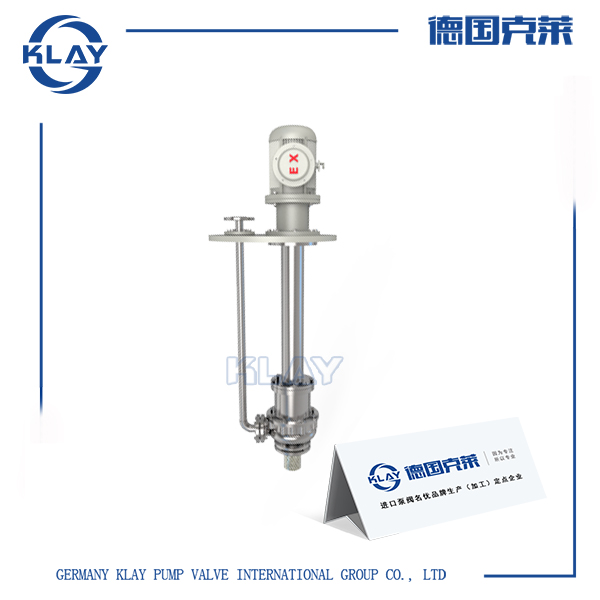

一、进口无泄漏磁力驱动液下泵产品详情

「德国克莱」进口无泄漏磁力驱动液下泵是介质在输送过程中防止外泄要求全封闭的适用场合而设计的液下式结构形式的泵型，其接触液体的液下部分全部采用不锈钢制造，液下深度为1到6米不等，泵主机部分全部放置在液体内，采用静密封设计，没有传统的机械密封，介质可与外部空气完全隔离，真正达到无泄漏，特别适用于，易燃，易爆，有毒，高危介质，具有耐腐蚀范围广、效率高、轴联接结构安全可靠、拆卸方便等优点，无需灌液即能抽送，由于泵运转产生的轴向力及径向力分别由滚动轴承和滑动轴承支撑，因此运行宁静无噪音，是真正集环保与节能于一身的高、科、持产品，具有耐腐蚀性强、耐磨性好、机械强度高、食品级、设计合理、结构紧凑、性能可靠、使用维修方便、效率高、高效节能。

二、进口无泄漏磁力驱动液下泵技术参数

名称：	进口无泄漏磁力驱动液下泵
型号：	KLYC
输送介质：	液氯
适用行业：	氯碱，化工，易燃，易爆，易挥发，高危行业
产品特点：	双隔离套保护、无泄漏
结构形式：	桶袋式、泵与电机联轴器连接
口径：	25～125mm
流量：	1.8～400m3/h
扬程：	15～125m
转速：	1450/2900r/min
工作温度：	-20～+200℃
压力等级：	1.6～5Mpa
功率：	1.5～110KW
材料：	304、304L、316、316L

三、进口无泄漏磁力驱动液下泵产品用途

广泛应用于石油、化工、煤化，制碱、冶炼、稀土、农药、染料、医药、科研机构、国防工业等生产流程中易挥发，易燃、易爆，有毒、有害等高危介质的输送。

四、进口无泄漏磁力驱动液下泵优势特点

1、隔离套是采用316L、TA2、HC276等材质及低漩涡隔套设计，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。可选用高电阻率、高强度的非金属材料制作隔离套，在降低涡流方面效果十分明显，消除所有多余的热量而减少了能耗;具有较高的耐破裂压力、安全系数高，同时将泵腔与外界完全隔离，使泵室完全处于密封状态，是输送过程中达到无泄漏;

2、动环、轴套、滑动轴承采用高耐磨耐温的晶体碳化硅,碳化钨等材料，其具有强度高、耐磨性及任性好、抗腐蚀性强，有效地保证泵的使用寿命，滚动轴承采用进口NSK或SKF油脂润滑免维护轴承;

3、磁块选用钐钴2:17，它的磁能积为28兆高斯奥特斯，可耐受温度的极限是350℃，可以程度避免退磁，使得磁材料的理论使用寿命高达20年;

4、泵轴向力自平衡结构是利用水力学原理，通过流体压差自动平衡轴向力，滚动轴承的推力盘只是在启动和停车瞬间承受不平衡轴向力，能做到在工况点轴向力几乎为零，大大提高了整机运行的稳定性。

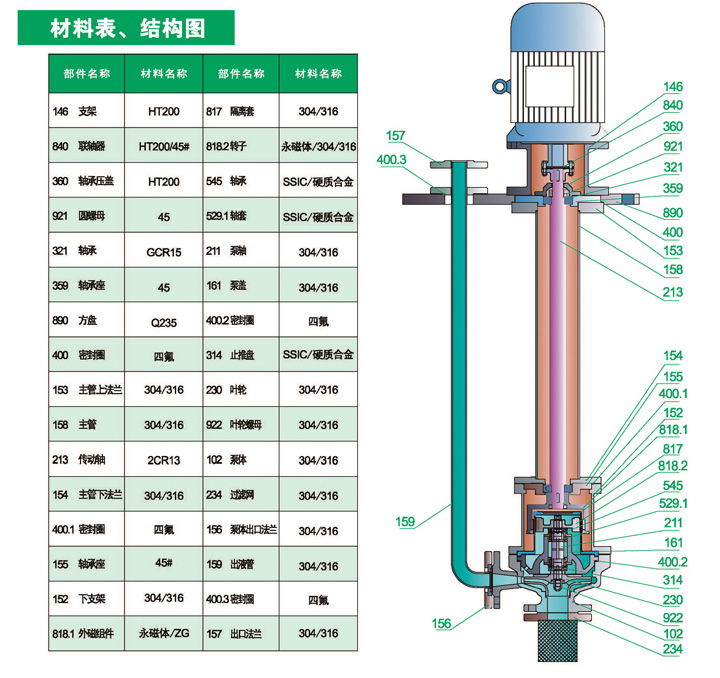

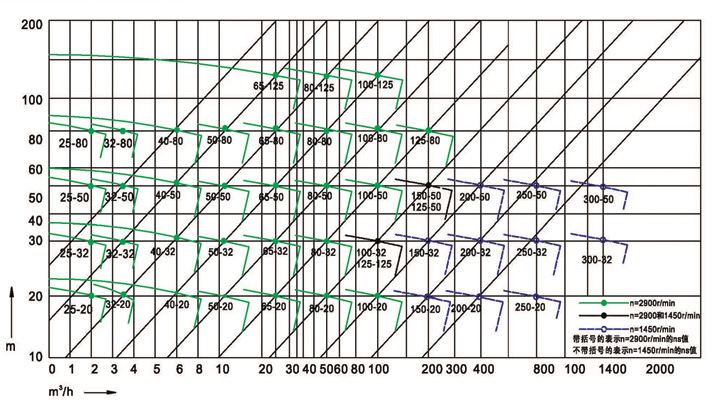

五、进口无泄漏磁力驱动液下泵结构图表

型号	转速 r/min	流量 m3/h	扬程 m	效率％	汽蚀余量 m	进口X出口 mm	电机功率 kw
型号	转速 r/min	流量 m3/h	扬程 m	效率％	汽蚀余量 m	进口X出口 mm	电机功率 kw
25-20	2900	1.5	22	28	2.5	25×20	2.2
		2	20	34.5	2.5
		3.2	18.5	36	3
25-32	2900	1.5	34.3	24	2.5	25×20	3
		2	32	32	2.5
		3.2	29.6	33	3
25-50	2900	1.5	52.5	28	2.5	25×20	5.5
		2	50	32	2.5
		3.2	48	30	3
25-80	2900	1.5	82	26	2.5	25×20	11
		2	80	30	2.5
		3.2	78.5	28	3
32-20	2900	2	22	40	2.5	32×20	2.2
		3.2	20	44	2.5
		5.5	18.5	42	3
32-32	2900	2	34.3	40	2.5	32×20	3
		3.2	32	44	2.5
		5.5	29.6	42	3
32-50	2900	2	52.5	32	2.5	32×20	5.5
		3.2	50	36	2.5
		5.5	48	34	3
32-80	2900	2	82	26	2.5	32×20	11
		3.2	80	30	2.5
		5.5	78.5	28	3
40-20	2900	4.4	22	41	2.5	40×25	2.2
		6.3	20	46	2.5
		8.3	18.5	43	3
40-32	2900	4.4	34.3	35	2.5	40×25	3
		6.3	32	40	2.5
		8.3	29.6	38	3
40-50	2900	4.4	52.5	26	2.5	40×25	7.5
		6.3	50	33	2.5
		8.3	48	32	3
40-80	2900	4.4	82	24	2.5	40×25	11
		6.3	80	28	2.5
		8.3	78.5	28	3
50-20	2900	7.5	22	43	2	50×32	3
		12.5	20	51	2
		15	18.5	49	2.5
50-32	2900	7.5	34.3	33	2	50×32	4
		12.5	32	44.5	2
		15	29.6	46	2.5
50-50	2900	7.5	52.5	28	2	50×32	7.5
		12.5	50	37	2
		15	48	40.5	2.5
50-80	2900	7.5	82	23	2	50×32	15
		12.5	80	32	2
		15	78.5	36.5	2.5
65-20	2900	15	21.8	37	2	65×50	4
		25	20	57	2
		30	18.5	60	2.5
65-32	2900	15	35	44	2	65×50	5.5
		25	32	53	2
		30	30	57	2.5
65-50	2900	15	53	41	2	65×40	11
		25	50	50	2
		30	47	53.5	2.5
65-80	2900	15	82	34	2	65×40	18.5
		25	80	46	2
		30	78	50	2.5
65-125	2900	15	127	28	2.5	65×40	30
		25	125	39	2.5
		30	123	48.5	3
80-20	2900	30	22.5	53	3	80×65	7.5
		50	20	57	3
		60	18	47	3.5
80-32	2900	30	36	52	2.5	80×65	11
		50	32	62	2.5
		60	29	60	3
80-50	2900	30	53	53	2.5	80×50	15
		50	50	60	2.5
		60	47	58	3
80-80	2900	30	84	44	2.5	80×50	30
		50	80	55	2.5
		60	75	57	3
80-125	2900	30	128	39	2.5	80×50	45
		50	125	48	2.5
		60	123	47.5	3
100-20	2900	60	24	59	4	100×80	11
		100	20	67	4.5
		120	16.5	57	5
100-32	2900	60	36	56	3.5	100×80	15
		100	32	67	4
		120	28	68	5
100-50	2900	60	54	57	3	100×65	30
		100	50	67	3.6
		120	47	66	4.8
100-80	2900	60	87	52	3.5	100×65	45
		100	80	63	3.8
		120	74.5	62	4.8
100-125	2900	60	133	48	3	100×65	75
		100	125	57	3.6
		120	118	59	4.2
125-20	2900	120	23	63	4.5	125×100	22
		200	20	72	4.5
		240	18	65	5
125-32	2900	120	35	57	3.8	125×100	30
		200	32	70	4.2
		240	28	69	5
125-50	1450	120	55	57	2.5	150×125	45
		100	50	70	2.5
		240	45	67	3
150-20	1450	120	132.5	56	4	125×100	22
		200	20	65	4.5
		240	120	58	5
150-32	1450	120	52	51	2.5	125×100	30
		200	32	57	2.5
		240	48.5	53	3
150-50	1450	120	53	56	2.5	150×125	45
		200	50	65	2.8
		240	46	58	3.5
200-20	1450	240	21.5	68	3.5	200×150	37
		400	20	74	4.3
		460	17.5	70	5
200-32	1450	240	37	62	3	200×150	75
		400	32	74	3.5
		460	28.5	72	4
200-50	1450	240	55	62	3	200×150	110
		400	50	73	3.8
		460	45	70	4.5
250-20	1450	600	22	75	4.1	250×200	75
		800	20	78	5
		960	16	77	6
250-32	1450	600	34	73	4.8	250×200	90
		800	32	75	5.5
		960	28	75	6.4
250-50	1450	600	54.5	55	3.5	250×200	160
		800	50	68	4.3
		960	39	70	5
300-32	1450	1550	35	58	3.6	300×250	220
		1400	32	74	4.5
		1300	26	65	5.4
300-50	1450	1550	55	65	4.1	300×250	315
		1400	50	75	5
		1300	42.5	73	6
