进口无泄漏磁力旋涡泵

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

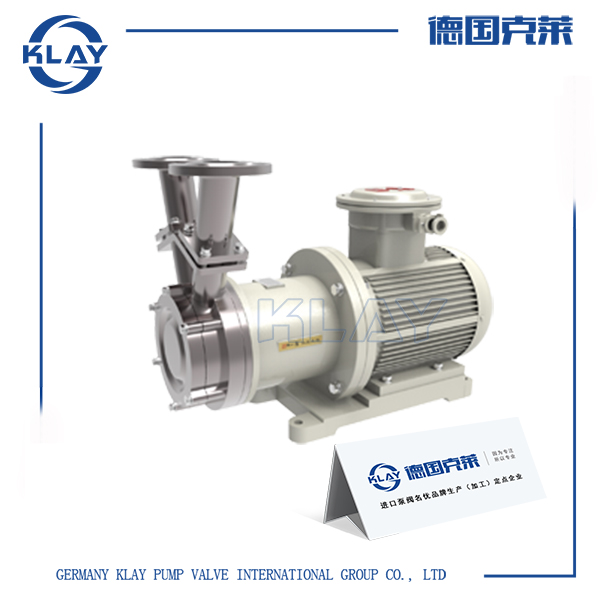

一、进口无泄漏磁力旋涡泵产品详情

「德国克莱」进口无泄漏磁力驱动旋涡泵是利用永磁体的磁力传动实现扭矩的无接触传递的一种新型泵，也就是电机带动外转子(即外磁钢)总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转，由于介质封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，而主要叶轮为一等厚圆盘，在它外缘的两侧有很多径向小叶片。在与叶片相应部位的泵壳上有一等截面的环形流道，整个流道被一个泵盖分成为吸、排两方，分别与泵的吸、排管路相联。内液体随叶轮一起回转时产生一定的离心力，向外甩入泵壳中的环形流道，并在流道形状的限制下被迫回流，重新自叶片根部进入后面的另一叶道。因此，液体在叶片与环形流道之间的运动迹线，对静止的泵壳来说是一种前进的螺旋线;而对于转动的叶轮来说则是一种后退的螺旋线。旋涡泵即因液体的这种旋涡运动而得名。液体能连续多次进入叶片之间获取能量，直到*后从排出口排出。旋涡泵的工作有些像多级离心泵，但旋涡泵没有像离心泵蜗壳或导叶那样的能量转换装置。旋涡泵主要是通过多次连续作功的方式把能量传递给液体，所以能产生较高的压力。在能量传递过程中，由于液体的多次撞击，能量损失较大，效率较低，一般为20～50%。

二、进口无泄漏磁力旋涡泵技术参数

名称：	进口无泄漏磁力旋涡泵
型号：	KLCWB
输送介质：	醇，苯，酚，脂，氯等中性或腐蚀性液体
适用行业：	化工，医药，易燃，易爆，易挥发，高危行业
产品特点：	无泄漏
结构形式：	卧式、泵与电机直联
口径：	20～100mm
流量：	2～20m3/h
扬程：	20～135m
转速：	1450/2900r/min
工作温度：	-20～+120℃
压力等级：	1.6～6.4Mpa
功率：	1.1～11KW
材料：	304、304L、316、316L

三、进口无泄漏磁力旋涡泵产品用途

广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体，尤其适用于易燃、易爆、易挥发、有毒、高温、强酸碱、有机容剂和贵重液体的输送。

四、进口无泄漏磁力旋涡泵优势特点

1、叶轮采用模块设计和精密铸造，保证了可靠的扭矩传递，其闭式结构，流道优化设计、高效率、低NPSHR值、互换性好，保证了泵流量及扬程稳定性;

2、隔离套是采用316L、TA2、HC276等材质及低漩涡隔套设计，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。可选用高电阻率、高强度的非金属材料制作隔离套，在降低涡流方面效果十分明显，消除所有多余的热量而减少了能耗;具有较高的耐破裂压力、安全系数高，同时将泵腔与外界完全隔离，使泵室完全处于密封状态，是输送过程中达到无泄漏。

3、动环、轴套、滑动轴承采用高耐磨耐温的晶体碳化硅,碳化钨等材料，其具有强度高、耐磨性及任性好、抗腐蚀性强，有效地保证泵的使用寿命;

4、磁块选用钐钴2:17，它的磁能积为28兆高斯奥特斯，可耐受温度的极限是350℃，可以程度避免退磁，使得磁材料的理论使用寿命高达20年;

五、进口无泄漏磁力旋涡泵结构图表

型号	流量（M3/h）	扬程(m)	转速(rpm)	电机功率(kW)	效率η(%)	允许吸上高度(m)	叶轮直径(mm)	重量(kg)
20KLCW-20	0.72	20	2900	0.75	22	6	65	26
20KLCW-40	0.72	40	2900	1.1	18	6	90	32
20KLCW-65	0.72	65	2900	2.2	15	6	105	36
25KLCW-25	1.44	25	2900	1.1	26	5	75	28
25KLCW-40	1.44	40	2900	1.5	24	5	90	40
25KLCW-75	1.44	75	2900	4	20	5	110	55
30KLCW-30	2.88	30	2900	2.2	28	5	90	38
32KLCW-50	2.88	50	2900	3	26	5	100	52
32KLCW-75	2.88	75	2900	7.5	22	5	120	76
32KLCW-120	2.88	120	2900	11	18	4.5	140	95
40KLCW-40	5.4	40	2900	4	30	4	100	70
40KLCW-90	5.4	90	2900	11	26	3.5	130	105
50KLCW-45	9	45	2900	7.5	30	4	110	92
65KLCW-50	14.4	50	2900	15	35	3.5	120	158
