进口水用电磁阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

在线订购

产品介绍

一、进口水用电磁阀产品详情

适用于以水或液体为工作介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故对工作介质的清洁度大大减低，ZCS水用电磁阀具有起笔迅速，可靠性能高等特点。

二、进口水用电磁阀技术参数

品牌厂家：德国克莱KLAY

原理结构：导膜片式

流体范围：水、空气、粘度≤4°E油及其他非腐蚀性液体、气体

工作压力：1.0Mpa~1.6Mpa

流体温度：-5≤80℃

环境温度：-5≤55℃

标称路径：DN 15-300

连接方式：内螺纹法兰

控制模式：正常关闭，正常打开

阀体材料：黄铜(DN15-50)、不锈钢(DN15-50)、铸铁(DN40-300)

标准电压：AC220V，DC24V(其他特殊)

电气连接：接线盒式(3个端子)

功率消耗(VA)：DN15-50，17 VA;DN65-300，50VA

保护等级：标准IP 54，塑料密封IP 65(DN 15~DN 50)

特殊功能：e防爆;S手动功能;X信号反馈;T定时开关;K常数开启功能。

三、进口水用电磁阀工作原理

有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。

四、进口水用电磁阀性能特点

是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。

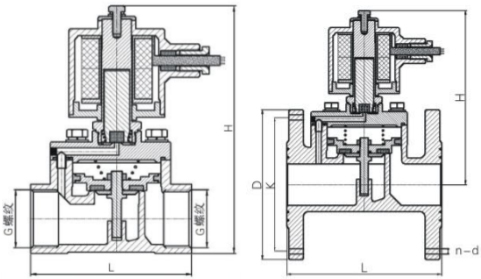

五、进口水用电磁阀外形尺寸

公称通径	内螺纹				法兰（单位mm）
公称通径	G螺纹	L	H	重量KG	L	H	D	K	n-d	重量KG
DN15	G1/2	70	150	2.3	100	150	φ95	φ65	4-φ14	3.5
DN20	G3/4	85	160	2.5	110	155	φ105	φ75	4-φ14	4
DN25	G1	95	165	2.8	125	165	φ115	φ85	4-φ14	5
DN32	G1-1/4	115	180	3.5	140	170	φ135	φ100	4-φ18	6.3
DN40	G1-1/2	130	190	4.3	150	180	φ145	φ110	4-φ18	7.5
DN50	G2	145	205	4.5	165	185	φ160	φ125	4-φ18	9
DN65					200	250	φ180	φ145	4-φ18	16
DN80					240	270	φ190	φ160	8-φ18	21
DN100					280	305	φ215	φ180	8-φ18	31
DN125					310	305	φ245	φ210	8-φ18	41
DN150					460	360	φ280	φ240	8-φ23	56
DN200					600	450	φ335	φ295	12-φ23	91
DN250					650		φ405	φ355	12-φ26
DN300					750		φ460	φ410	12-φ26
DN350					850		φ520	φ470	16-φ26
DN400					950		φ580	φ525	16-φ30
DN500					1150		φ715	φ650	20-φ33
