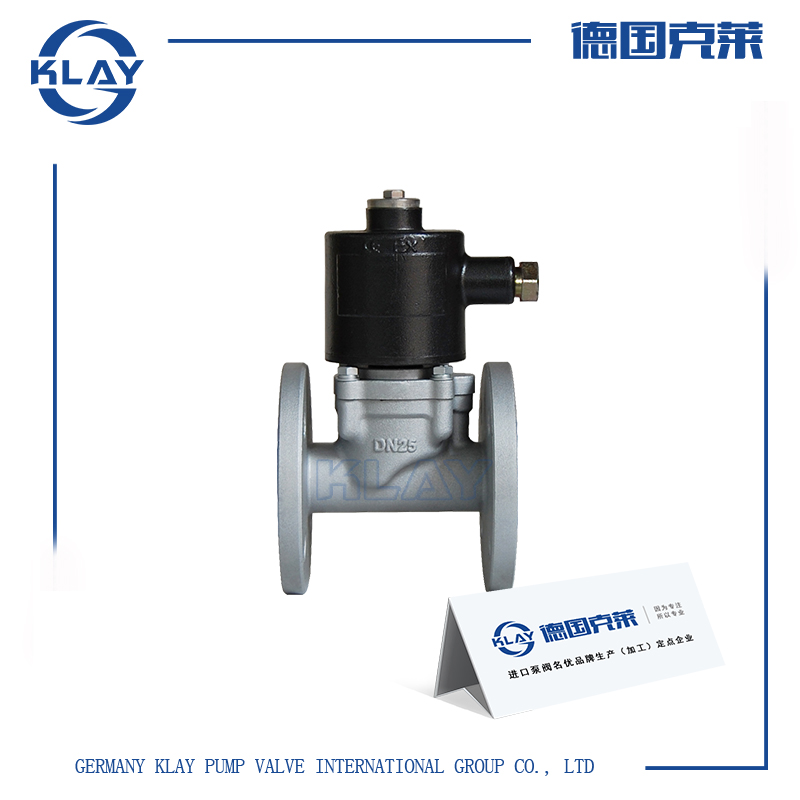

产品介绍一、进口防爆电磁阀产品详情
进口法兰防爆电磁阀可替代进口产品，中德合作，德国技术，采用独特工艺，质量有保障，防爆等级高(ExdIICT5/T6)防爆更安全可靠，可放心使用。
二、进口防爆电磁阀技术参数
品牌厂家：德国克莱
动作方式：分步直动型
通径范围：DN10-300mm
工作环境温度：-30—+80℃;-50—+100℃
线圈工作温度：<+50℃、<+85℃
控制方式：常开式、常闭式
国际标准电压：AC(380、220、110、24)V、DC(220、110、24、12)V
流通流体介质：可燃气体、易燃、易爆、腐蚀性
流体流通流体温度：<-200℃、<-100℃、<-40℃、<+60℃、<+120℃、<+200℃、<+350℃、
流通流体压力：-1-64bar
阀体材质：不锈钢(304、316、316L)、铸钢
连接方式：螺纹(内螺纹，外螺纹)法兰、焊接、卡箍、活接
泄漏量：零泄漏
三、进口防爆电磁阀工作原理
常闭：当线圈通电时，电磁铁芯吸合，卸压孔打开，主活塞由介质压力推动，打开主阀口，介质流通。
当线圈断电时，主阀口关闭，介质截止。
常开：当线圈通电时，电磁铁芯吸合，卸压孔关闭，主活塞由介质压力推动，关闭主阀口，介质截止。
当线圈断电时，主阀口打开，介质流通。
四、进口防爆电磁阀性能特点
1、用于液体和气体管路的开关控制，是两位DO控制。一般用于管道的控制，进口不锈钢法兰防爆电磁阀常见于DN15及以上管道，往下就很少了。
2、在安装电磁阀前，管道必须清洗干净，否则将影响电磁阀使用寿命。
3、介质含有杂质，阀前必须装过滤器(滤网≥80目/cm2);且无疑固或晶体现象。
五、进口防爆电磁阀外形尺寸
|
公称 通径 |
L （mm） |
D (mm) |
D1 (mm) |
D2 (mm) |
D3 (mm) |
H (mm) |
法兰标准 |
|
L (mm) |
D (mm) |
D1 (mm) |
D2 (mm) |
D3 (mm) |
H (mm) |
法兰 标准 |
|
DN15 |
100 |
φ65 |
4-φ14 |
φ46 |
φ89 |
175 |
4．0MPA |
|
|
|
|
|
|
4．0MPA |
|
|
DN20 |
110 |
φ75 |
4-φ14 |
φ56 |
φ99 |
180 |
130 |
φ85 |
4-φ14 |
φ65 |
φ110 |
190 |
|||
|
DN25 |
125 |
φ85 |
4-φ14 |
φ65 |
φ110 |
195 |
130 |
φ85 |
4-φ14 |
φ65 |
φ110 |
190 |
|||
|
DN32 |
140 |
φ100 |
4-φ16 |
φ76 |
φ137 |
205 |
150 |
φ100 |
4-φ17 |
φ76 |
φ135 |
215 |
|||
|
DN40 |
150 |
φ110 |
4-φ16 |
φ85 |
φ144 |
215 |
157 |
φ110 |
4-φ17 |
φ85 |
φ145 |
230 |
|||
|
DN50 |
155 |
φ125 |
4-φ16 |
φ100 |
φ152 |
225 |
175 |
φ125 |
4-φ17 |
φ100 |
φ155 |
240 |
|||
|
DN65 |
200 |
φ145 |
4-φ18 |
φ118 |
φ179 |
235 |
1．6MPA |
235 |
φ145 |
4-φ17 |
φ120 |
φ180 |
255 |
1．6MPA |
|
|
DN80 |
240 |
φ160 |
8-φ18 |
φ132 |
φ194 |
250 |
270 |
φ160 |
8-φ17 |
φ135 |
φ195 |
265 |
|||
|
DN100 |
280 |
φ180 |
8-φ18 |
φ156 |
φ223 |
270 |
300 |
φ180 |
8-φ17 |
φ155 |
φ215 |
285 |
|||
|
DN125 |
325 |
φ210 |
8-φ18 |
φ184 |
φ248 |
290 |
380 |
φ210 |
8-φ18 |
φ185 |
φ245 |
305 |
|||
|
DN150 |
460 |
φ240 |
8-φ22 |
φ211 |
φ280 |
340 |
440 |
φ240 |
8-φ22 |
φ210 |
φ280 |
345 |
|||
|
DN200 |
490 |
φ295 |
12-φ22 |
φ266 |
φ340 |
390 |
580 |
φ295 |
8-φ22 |
φ265 |
φ335 |
385 |
1．0MPA |
