进口蒸汽电磁阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

在线订购

产品介绍

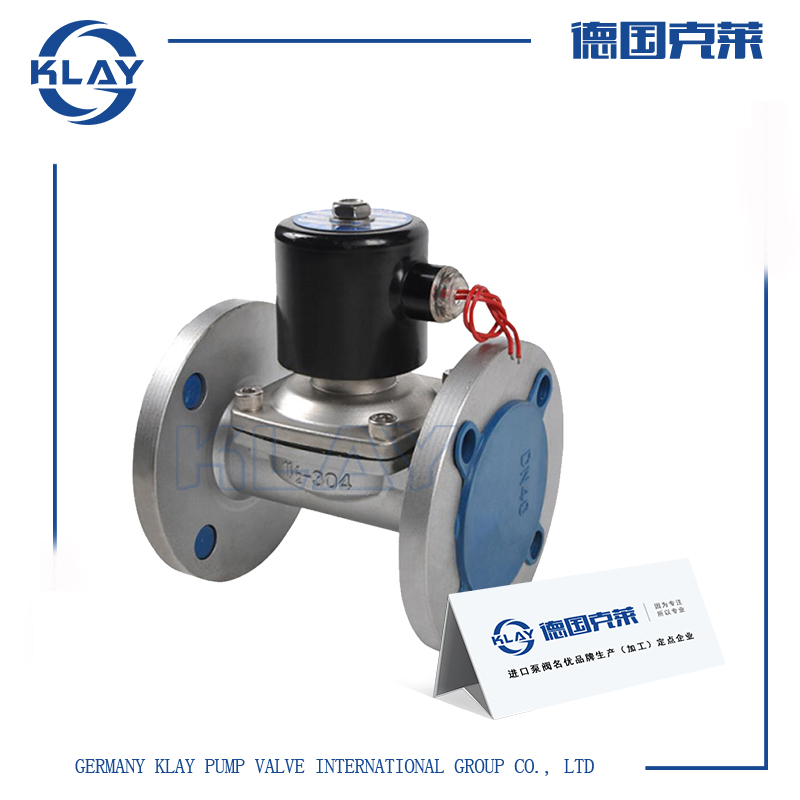

一、进口蒸汽电磁阀产品详情

分为锅炉蒸汽-饱和蒸汽、热电厂出来的蒸汽-过热蒸汽两种。蒸汽电磁阀广泛地应用纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理和科研部门以及浴室、食堂、空调等自控系统。

二、进口蒸汽电磁阀技术参数

厂家品牌：德国克莱KLAY

动作方式：先导型

通径范围：DN1-600mm

工作环境温度：-30—+80℃;-50—+100℃

线圈工作温度：<+50℃、<+85℃

控制方式：常开式、常闭式

国际标准电压：AC(380、220、110、24)V、DC(220、110、24、12)V

流通流体介质：蒸汽、饱和蒸汽等高温气体

流通流体温度：<+120℃、<+200℃、<+350℃

流通流体压力：6bar、16bar、25bar、40bar、64bar

阀体材质：不锈钢(304、316、316L)、铸钢

连接方式：螺纹(内螺纹，外螺纹)法兰、焊接、卡箍、活接

泄漏量：零泄漏

三、进口蒸汽电磁阀工作原理

进口不锈钢蒸汽电磁阀采用一次开阀或二次开阀连，主阀和导阀使电磁力和压差直接开启主阀口;当线圈通电时，产生电磁力使动铁芯和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯连在一起，此时主阀上腔的压力通过导阀口卸荷，在压力差和电磁力的同时作用下使主阀芯向上运动，开启主阀介质流通;当线圈断电时电磁力消失，此时动铁芯在自重和弹簧力的作用下关闭导阀孔，此时介质在平衡孔中进入主阀芯上腔，使上腔压力升高，此时在弹簧复位和压力的作用下关闭主阀，介质断流;结构合理，动作可靠。

四、进口蒸汽电磁阀性能特点

本阀是由副阀和主阀两大部件构成的先导式二次开阀的电磁阀。

耐热：电磁部分、密封件部分用特种耐高温电工材料和密封材料，并应用了各种隔热措施；

耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损，提高寿命；

耐冷凝：蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素，本阀则不受冷凝水影响。

五、进口蒸汽电磁阀外形尺寸

公称通径	内螺纹				法兰
公称通径	G螺纹	L	H	KG	L	H	D	K	N-D	重量KG
DN15	G1/2	70	160	2.3	100	160	φ95	φ65	4-φ14	3.5
DN20	G3/4	85	170	2.5	110	165	φ105	φ75	4-φ-14	4
DN25	G1	95	175	2.8	125	175	φ115	φ85	4-φ14	5
DN32	G1-1/4	115	190	3.5	140	180	φ135	φ100	4-φ18	6.3
DN40	G1-1/2	130	200	4.3	150	190	φ145	φ110	4-φ18	7.5
DN50	G2	145	215	4.5	165	195	φ160	φ125	4-φ18	9
DN65					200	260	φ180	φ145	4-φ18	16
DN80					240	280	φ190	φ160	4-φ18	21
DN100					280	315	φ215	φ180	8-φ18	31
DN125					310	315	φ245	φ210	8-φ18	41
DN150					460	280	φ280	φ240	8-φ23	56
DN200					460	335	φ335	φ295	12-φ23	91
其它规格可定做
