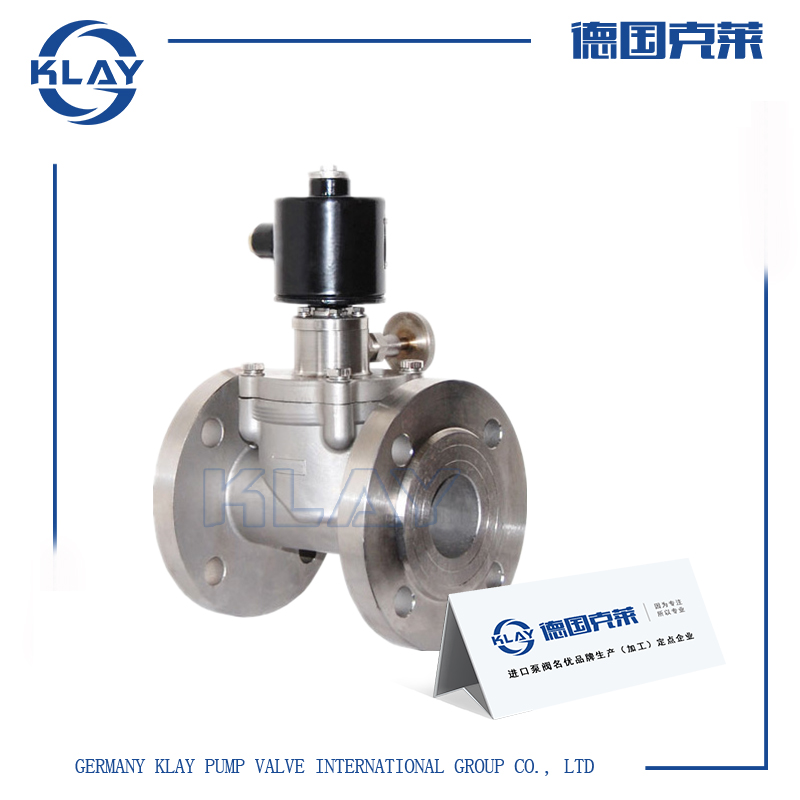

进口消防电磁阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口消防电磁阀产品详情

电磁线圈通电时，动铁芯被吸合，带动阀杆上移，弹簧同时被压缩，使阀杆与阀芯中孔(先导孔)分离，阀芯上腔的流体瞬间从中孔缷压，缷压后阀芯在上下腔压差的作用下快速向上浮起，电磁阀开启。电磁阀的线圈断电时，阀杆在弹簧力的作用下关闭阀芯中孔，并推动阀芯向下移，封住流体出口，电磁阀关闭。注意环境温度对电磁阀的影响。

二、进口消防电磁阀技术参数

厂家品牌：德国克莱KLAY

动作方式：先导型

通径范围：DN0.1-600mm

工作环境温度：-30—+80℃;-50—+100℃

线圈工作温度：<+50℃、<+85℃

控制方式：常开式、常闭式、带手动控制

国际标准电压：AC(380、220、110、24)V、DC(220、110、24、12)V

流通流体介质：水、气等介质

流通流体温度：<-40℃、<+60℃、<+120℃

流通流体压力：1bar、6bar、16bar、25bar、40bar、64bar

阀体材质：不锈钢(304、316、316L)、铸钢

连接方式：螺纹(内螺纹，外螺纹)法兰、焊接、卡箍、活接泄漏量：零泄漏

三、进口消防电磁阀工作原理

当自动控制时：常闭式-手动开关指向关：线圈通电，电磁阀打开;线圈断电，电磁阀关闭。常开式-手动开关向开的方向旋转2~4圈，电磁阀不通电为打开状态。当线圈通电时，阀关闭。

当手动控制时：旋转手动开关，常闭式手动开关指向开的方向(常开式向开的方向旋转2~4圈)电磁阀打开，介质流通;旋转手动开关，常闭式手动开关指向关的方向(常开式向关的方向旋转到不动为止)电磁阀关闭，介质截止。

四、进口消防电磁阀性能特点

1.阀体、阀盖、阀芯、阀杆等与水接触的零部件均为SS304不锈钢或不锈钢304，防腐防锈；

2.磁芯管、动铁芯、不锈钢复位弹簧均与水隔绝，防水蚀、防水垢，消除了被水垢卡死而失灵的风险；

3.不锈钢阀芯刚性好、强度高，避免了塑料阀芯受压、受保压水温升高等产生的变形，消除了因塑料阀芯变形可能引起的关不严、或卡死故障因的可能性；

4.不锈钢弹簧置于阀盖顶的一个密闭外腔内，防尘防杂质卡死；

5.特制专用电磁线圈，在长期放置不使用情况下，仍能保持性能稳定可靠；

6.用防爆电磁阀线圈替换普通非防爆电磁线圈即为防爆消防电磁阀；

7.可以订制带手动装置的防爆消防电磁阀。

五、进口消防电磁阀外形尺寸

型号		KVUF-15	KVUF-20	KVUF-25	KVUF-32	KVUF40	KVUF-50	KVUF-65	KVUF-80	KVUF-100
联接方式		G1/2"	G3/4"	G1"	G1¼"	G1½"	G2"	G2½"	法兰	法兰
L（长）mm		70	80	100	120	120	155	203	254	350
W（宽）mm		53	60	72	85	91	135	171	195	215
H（高）mm		128	148	160	185	200	232	296	380	452
L0mm		100	100	100	110	110	110	115	115	115
Amm		13.5	17	20.5	25	27.5	34.5	42.5	—	—
公称通径DN （mm）		15	20	25	32	40	50	65	80	100
流量系数Kv＞		4	6	9	13	18	30	45	70	110
功率	AC220	20W	20W	启动功率 200W 工作3W	启动功率350W，工作10W			启动功率300W，工作10W
	AC220	20W	20W	启动功率 200W 工作3W	启动功率350W，工作10W			启动功率300W，工作10W
	DC24	22W	20W	启动功率 75W 工作20W	启动功率85W，工作25W			启动功率75W，工作25W
	DC24	22W	20W	启动功率 75W 工作20W	启动功率85W，工作25W			启动功率75W，工作25W
公称压力（MPa）		1.6
