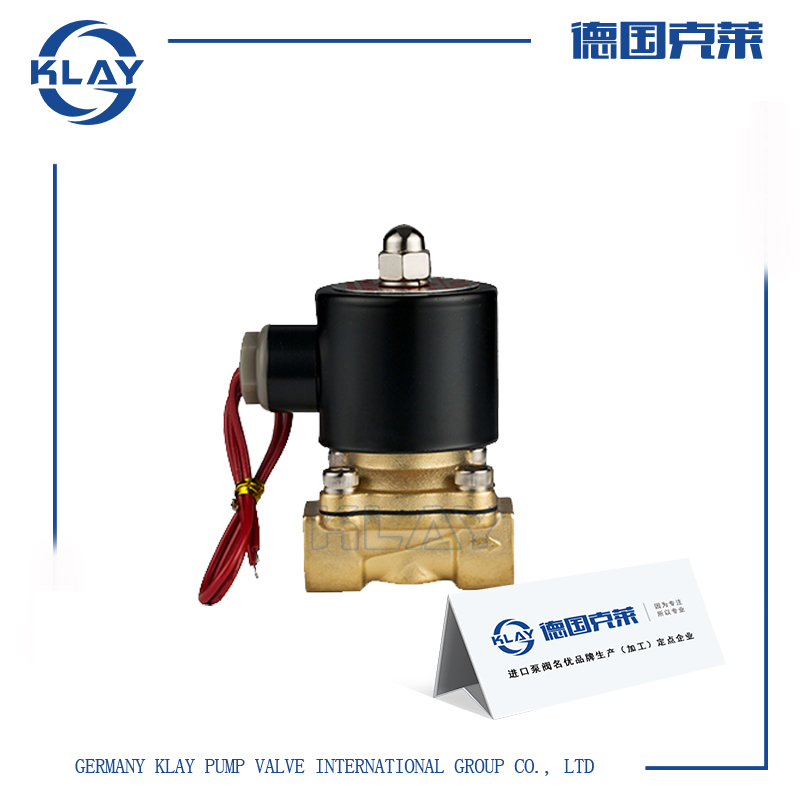

进口膜片式电磁阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口膜片式电磁阀产品详情

「德国克莱」膜片式电磁阀应用广泛普遍应用于工业炉窑、干燥设备、制药机械、水厂管路、石油化工、电力装备、电镀涂装、燃气燃油、环保设备、吹灰除尘、纺织印染、暖通空调、酿酒、石油燃气设备、分析测量仪器、造船业、消防设备、暖通空调、加湿设备、清洗设备、电镀涂装、灌装计量、机器制造、水处理系统等。

二、进口膜片式电磁阀技术参数

公称通径（mm）	15	20	25		32	40	50	65		80	100	125	150		200	250	300
流量系数（K v 值）	3.2	6	9.5		12	21	30	45		70	110	190	250		580	760	920
工作介质	液体、气体、水及其他非腐蚀性流体
介质温度（℃）	≤ 80							≤ 60
阀体材质	黄铜、不锈钢、铸铁							铸铁、不锈钢
工作压力（Mpa）	0.03～0.8							0.1～1.0						0.15～1.0
额定电压（V）	AC：220V·DC：24V其余规格可作特殊订货
功率（W）	12			15					50

三、进口膜片式电磁阀工作原理

其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封闭。当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭状态。

四、进口膜片式电磁阀性能特点

膜片结构;零压启动;锻造阀体;小巧精美;价格实惠;应用广泛。

五、进口膜片式电磁阀外形尺寸

公称通径DN	内螺纹连接			法兰连接
	内螺纹	外形尺寸		外形尺寸		法兰尺寸
	G	H	L	H	L	D	D1	D2	n-d	b	f
15	1/2″	105	90
20	3/4″	114	100
25	1″	138	120	130	160	115	85	65	4-φ14	16	3
32	1-1/4″	151	137	137	180	140	100	76	4-φ18	18	3
40	1-1/2″	155	145	152	200	150	110	84	4-φ18	18	3
50	2″	187	188	152	230	165	125	99	4-φ18	20	3
65				222	290	185	145	118	4-φ18	20	3
80				239	310	200	160	132	8-φ18	20	3
100				255	350	220	180	156	8-φ18	22	3
125				416	360	250	210	184	8-φ18	22	3
150				440	400	285	240	211	8-φ22	24	3
200				443	600	340	295	266	8-φ22	24	3
250				493	750	395	350	319	12-φ22	26	3
300				549	850	445	400	370	12-φ22	26	4
