进口低温闸阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

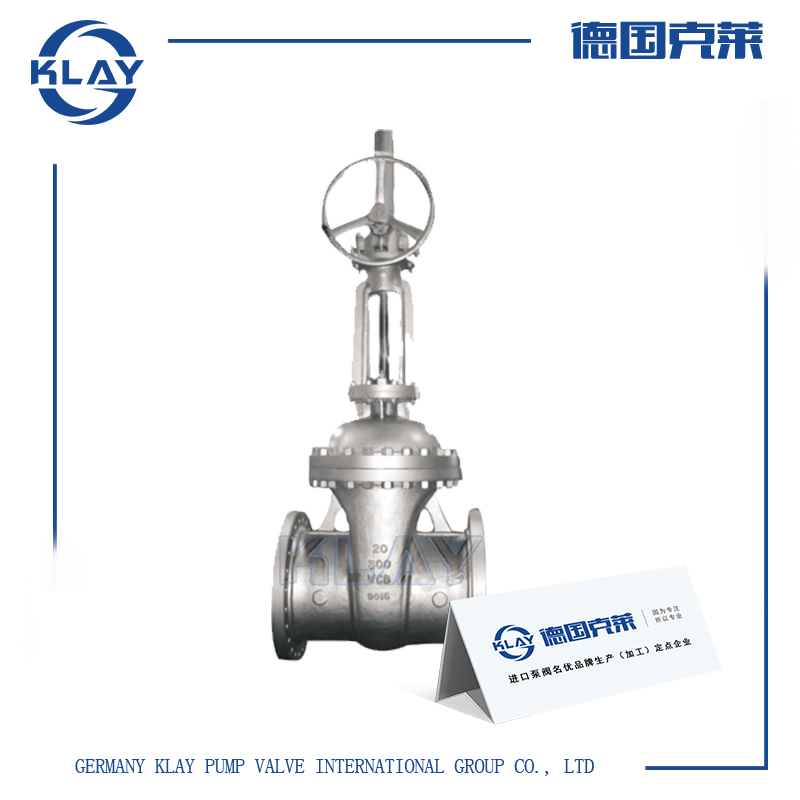

一、进口低温闸阀产品详情

有二种阀盖设计形式。种是螺栓式阀盖，按这种设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。

二、进口低温闸阀技术参数

压力等级：1.6Mpa~2.5Mpa

产品规格：DN15~300mm

产品材质：碳钢、不锈钢、高温钢

适用温度：-45oC~197 oC

阀体、阀盖：不锈钢

阀杆： 1Cr18Ni9Ti

闸板、阀座密封面：堆焊硬质合金

阀杆螺母：铝青铜

适用温度：-46～196°C

垫片：低温石棉、蜡浸石棉橡胶板

准填料：柔性石墨、聚四氟乙烯、浸四氟乙烯石棉绳

手轮：球墨铸铁或可锻造铁

三、进口低温闸阀工作原理

进口低温闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，阀门只能作全开和全关 , 不能作调节和节流。在低温阀门设计中，一方面由结构设计来保证使填料处于接近环境温度下工作。低温阀门用垫片必须在常温、低温及温度变化下具有可靠的密封性和复原性。常采用聚四氟乙烯和耐酸钢带绕制的缠绕式垫片，优先选用柔性石墨和耐酸钢带绕制的缠绕式垫片(-200℃)。

四、进口低温闸阀性能特点

1、为防止中腔异常升压，在闸板的进口侧设置了泄压孔;

2、根据阀门的工作温度确定阀盖的顶部长度，确保阀桿填料的可靠密封;

3、根据工作温度合理选用填料，垫片等零件的材料;

4、严格控制材料的化学成份及低温冲击韧性等力学性能指标;

5、采用多种配管法兰标准及密封面型式，适用于各种工程需要。

五、进口低温闸阀外形尺寸

DN	L	D	D1	D2	b	n-Φd	H	D0
20	150	105	75	55	14	4-Φ14	320	140
25	160	115	85	65	14	4-Φ14	350	160
32	180	135	100	78	16	4-Φ18	385	180
40	200	145	110	85	16	4-Φ18	420	220
50	250	160	125	100	16	4-Φ18	540	240
65	265	180	145	120	18	4-Φ18	610	240
80	280	195	160	135	20	8-Φ18	690	280
100	300	215	180	155	20	8-Φ18	780	300
125	325	245	210	185	22	8-Φ18	930	320
150	350	280	240	210	24	8-Φ23	980	350
200	400	335	295	265	26	12-Φ26	1180	400
250	450	105	355	320	30	12-Φ30	1390	450
300	500	460	410	375	30	12-Φ30	1620	500
350	550	520	470	435	34	16-Φ34	1810	500
400	600	580	525	485	36	16-Φ36	1970	550
